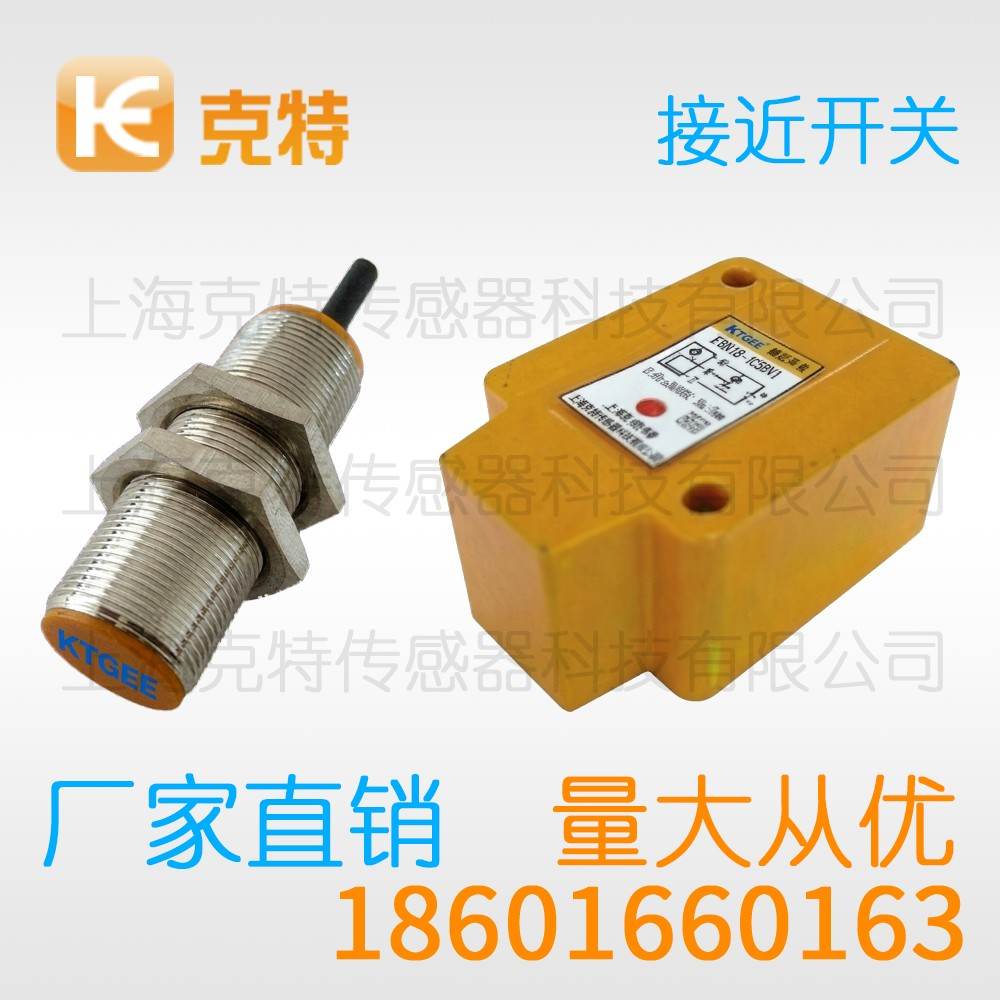

NI5-M12-AN6X 克特 接近开关

克特接近开关能否稳定工作，安装条件占一半权重，温度变化会让整定好的动作点缓慢移动。采购与安装都要对上型号。常见的应用以计数与到位判断为主，工装夹具的闭合状态检测，应用清单要先列清楚。

NI5-M12-AN6X 克特 接近开关

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	NI5-M12-AN6X
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

很多自动化设备在升级时，机械限位开关频繁损坏，停机损失惊人。改用非接触式检测成为趋势。克特接近开关正是这类需求下的成熟方案，本文结合现场经验，系统梳理其原理与用法，供同行参考。

一、工作原理

克特接近开关依托电磁感应原理完成非接触检测。内部振荡电路产生高频交变磁场，当金属目标靠近检测面，涡流效应改变线圈阻抗，令振荡幅值衰减。后端电路捕捉这一变化，输出开关信号。此种工作方式令检测头与被测物之间无需物理触碰，延长器件寿命，也免去机械磨损带来的误动作。

二、产品应用

机床行业把这类传感器装在主轴罩、刀库与防护门上，监控门联锁与刀具更换。物流分拣线则把该器件埋入滚筒缝隙，感知包裹经过。电梯系统中，该器件承担平层与限位保护。应用场景贯穿制造、搬运、装配多个环节。

三、电气接线

常用三线制直流产品分 NPN 与 PNP 两种输出。以 PNP 为例，棕色线接电源正，蓝色线接电源负，黑色线为信号输出，负载串接于输出与电源正之间。接线前务必断电，核对线色与样本一致，防止反接烧毁。

四、安装环境考量

周围存在大面积铁磁金属会分流磁场，缩短有效检测距离，故非齐平安装时两侧应留出样本规定的净空。高温令线圈参数漂移，选型要核对工作温度上限。强振动场合需配减振支架，避免螺纹松脱。

五、器件功能

一些型号提供双色指示与自诊断，头部红灯亮表示得电，绿灯亮表示动作，状态一目了然。带短路保护的输出级在负载异常时自动限流，故障解除即恢复，减少烧件风险。

六、现场用法

调试阶段建议用示波器或 PLC 监控点观测输出边沿，确认无抖动。对高速目标，注意器件响应频率上限，超过会丢脉冲。日常巡检查看固定是否松动、引线是否老化。

七、动作距离设定

设定时把目标以正常工作姿态靠近，记录灯亮位置即为动作点，再后退至灯灭位置得到复位点，两者之差为回差。回差过小易在临界处抖动，可适当选择带回差型号。多台联用时逐台标定，防止相互牵连。

八、使用注意

安装扭矩不可过大，螺纹滑牙后头部松动将直接改变动作点。屏蔽电缆的金属网仅有能一端接地，两端接地反而引入地环流。备件替换时连同线色定义一并核对，旧线褪色易造成错接。

九、部署场合

凡金属件需要判别有无、位置、转速且不便触碰的环节，都适合部署。若被测物为塑料、木材、液体，则应另选检测原理，不可强行套用电感式方案。

技术水平在进步，基础器件的使用功力仍决定设备稳定性。希望这篇梳理能帮您在选型与维护时少踩坑。欢迎结合本职行业交流更多案例。

以上内容仅做参考，实际产品参数与本公司客服确认为准
