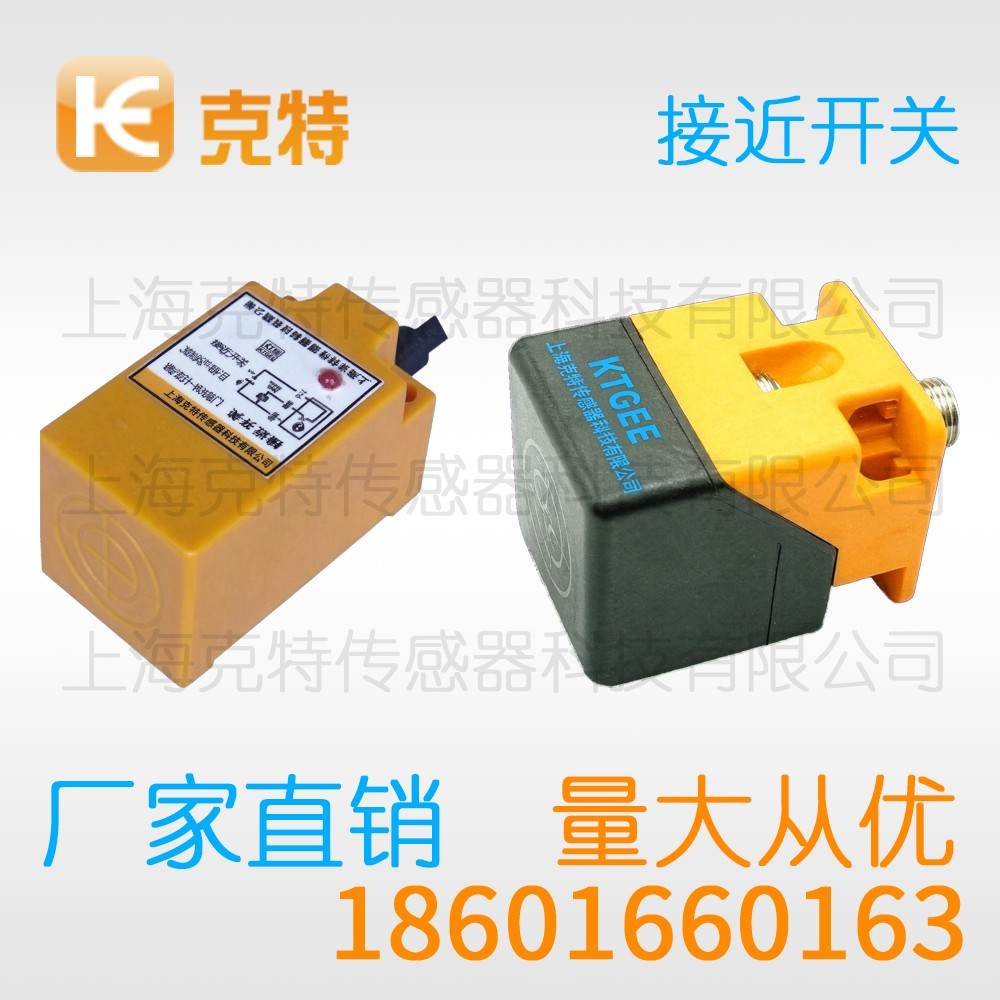

NBB10-30GM60-A2 克特 接近开关

选用克特接近开关时，材质与距离是两个硬指标，接线方式要与PLC输入的漏型或源型对应。参数表要看减额系数那一栏。用好这类器件靠的是细节，整定以实际工件为准，空载与带载的表现会有差别。

NBB10-30GM60-A2 克特 接近开关

安装方式	额定检测距离		电源类型	输出类型		触点形式
埋入式/非埋入	按型号而定		直流 10~36 VDC	NPN		NO
			直流 10~36 VDC	NPN		NC
			直流 10~36 VDC	NPN		NO+NC
			直流 10~36 VDC	PNP		NO
			直流 10~36 VDC	PNP		NC
			直流 10~36 VDC	PNP		NO+NC
			直流 10~36 VDC	二线制		NO
			直流 10~36 VDC	二线制		NC
			交流 90~250 VAC	SCR可控硅		NO
			交流 90~250 VAC	SCR可控硅		NC
			交流 90~250 VAC	SCR可控硅		NO+NC
			-	继电器输出		-
型号	NBB10-30GM60-A2
参数项目		参数值
控制输出 (DC)		50mA-200mA
控制输出 (SCR/继电器)		300mA, 500mA
品牌		克特18601660163
输出电压降 (DC/AC)		≤5V, ≤1.5V / ≤7V
消耗电流		≤13mA / ≤1mA / ≤2mA
差动距离		±10%
重复距离		≤10%
响应频率 (DC/AC)		200Hz / 20Hz
最小动作电流		3mA / 5mA
工作环境温度		-25℃ ~ +75℃
工作环境湿度		45% ~ 85%
绝缘电阻		≥50兆欧
外壳材料		金属/塑料

谈到工厂里的到位检测，绕不开克特接近开关。看似简单的小圆柱，内部却藏着精密电磁设计。从原理到接线，从选型到避坑，弄懂这些能让设备少走弯路。

一、工作原理解读

克特接近开关依托电磁感应原理完成非接触检测。内部振荡电路产生高频交变磁场，当金属目标靠近检测面，涡流效应改变线圈阻抗，令振荡幅值衰减。后端电路捕捉这一变化，输出开关信号。此种工作方式令检测头与被测物之间无需物理触碰，延长器件寿命，也免去机械磨损带来的误动作。

二、应用场景

注塑机的顶针复位、合模到位靠该器件确认；印刷机的纸张对边由该器件感知；起重设备的吊钩限位也常见其身影。凡是金属目标需要非接触判别有无或位置的场合，这款器件都能胜任，且后期几乎无需保养。

三、接线方式

常用三线制直流产品分 NPN 与 PNP 两种输出。以 PNP 为例，棕色线接电源正，蓝色线接电源负，黑色线为信号输出，负载串接于输出与电源正之间。接线前务必断电，核对线色与样本一致，防止反接烧毁。

四、环境因素

邻近两台传感器间距过近会相互干扰，应错开安装或拉开距离，必要时启用抗相互干扰型号。变频驱动、大电流线缆产生的磁场也会叠加噪声，布线时信号线避开动力线，单独走线槽。

五、功能特点

除基本到位检测，还可实现转速测量、零件有无判别、行程保护。配合计数器完成产量统计。宽电压设计令同一型号适配多种控制柜，降低备件种类。

六、使用方法

在多尘环境，定期用气枪吹净检测面积尘。接线盒处做好密封，防止潮气侵入端子。更换型号时核对电气参数一致，避免程序逻辑不匹配。

七、动作距离设定

现场标定宜在设备满载、目标以真实姿态通过的条件下进行，空载测得的距离往往偏乐观。设定完成后用记号笔在调节处做参考标记，便于日后复校，也方便交接班同事快速判断。

八、使用注意

检测面勿长期刮蹭硬物，划伤会削弱磁场发射。引线弯折半径要够大，反复折叠易断芯。存储时避开高温高湿，防止密封圈老化。

九、适用场合

适合金属目标的非接触到位检测、计数与限位，尤其取代易损机械行程开关。在需要高频动作、长寿命、免维护的自动设备里价值突出。

回到开头的问题，漏检与误动作多半源于设定与布置不当，而非器件本身。把距离留余量、把干扰隔开、把接线核对准，这款产品便能长期稳健服役。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
