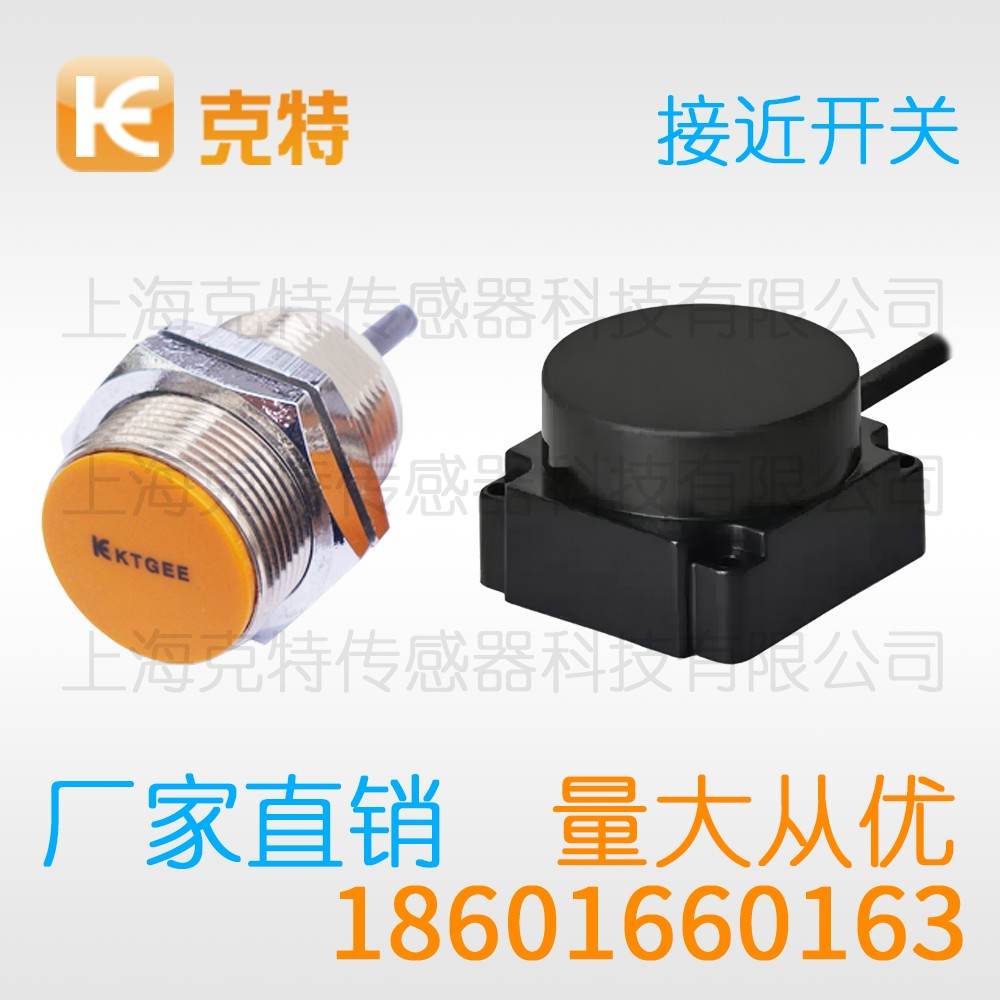

LJ16A3-3-Z/DX 克特 直流 二线 NC 接近开关

LJ16A3-3-Z/DX 电感式接近开关 克特 直流型 二线 NC 屏蔽式

NPN NO
NPN NC
PNP NO
PNP NC
型号	LJ16A3-3-Z/DX
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

克特接近开关安装要点与安装细节

连续运行的输送与包装线，对克特接近开关的动作点稳定性要求很高。电源质量与布线方式会直接影响误动作率。下面按主题给出可执行的处理办法。

一、检测距离的设定方法

按设定步骤，同批产品的动作距离离散度也要纳入评估，标定要用实际工况中的目标材质与尺寸，标定工作最好由专人统一完成。

克特接近开关的标定要用实际工件完成。

多工位之间要统一标定口径。

异常先查安装再查产品更高效。

从长期运行看，油雾与粉尘附着会改变检测面附近的介电状况，高温场合要核对额定工作温度范围。

二、产品应用

从配套角度看，纺织与印刷机械用于往复机构的到位反馈，粉尘较多的建材与矿山现场要选便于清理的外形，应用方案要与设备节拍和维护习惯匹配。

克特接近开关适合空间紧凑、动作频繁的自动化工位。

重载场合建议加装防护挡板。

标定必须用实际工况中的目标。

感应距离会随目标材质浮动，要折算。

备件更换后要做触发点对比。

三、周围环境的影响

就温湿度与介质而言，金属屑堆积在检测面会造成误动作，安装板开孔直径要略大于螺纹外径，环境因素往往比产品本身更值得关注。

克特接近开关的感应范围会受周围金属影响。

按调试流程，安装螺母要按对角顺序逐步拧紧。

从行业落地看，汽车零部件装配线用于工件计数与定位。

四、场合选择思路

按现场分类，高速计数场合看重响应速度与重复精度，场合评估要覆盖工艺与设备两侧，把场合条件写清楚能大幅减少返工。

焊渣飞溅是检测面的常见杀手。

五、维护注意要点

从故障案例看，线缆过度拉扯会让芯线在引出处断裂，维护周期要结合工况粉尘与油雾程度，故障分析报告有助于减少重复失效。

说起信号形成，交变磁场由检测面一侧的振荡线圈建立，不同材质对应的衰减斜率并不一致。

先查安装再查产品是排障顺序。

场合选择上，多水冲洗的产线关注引出部位防护，场合与型号匹配是方案成功的一半。

六、工作原理

就振荡回路而言，检测面后方的线圈接入高频振荡回路，目标表面感应出涡流并持续消耗振荡能量，整形电路随后把幅度变化转换为开关量。

就日常使用而言，支架要刚性足够，避免长期振动松动。

七、回路连接规范

接线环节，多台并联供电时要注意总负载余量，屏蔽层与信号线不要同时接地，首次送电安排人员盯住输出状态。

断电调整是安全操作的前提。

就适配性而言，粉尘较多的建材与矿山现场关注清理便利性。

八、使用方法说明

在操作层面，先空载通电确认输出状态，再挂负载运行，更换产品时要做触发点对比，操作培训到位能减少误动作。

线路较长时线径选择要保守一点。

相邻金属会让实际感应范围缩水。

功能层面，无触点工作方式使产品免于机械磨损的困扰。

九、功能特点

这款产品的核心价值，与继电器、控制器以及 PLC 接口是标准用法，小型化与标准螺纹让替换与集成都很方便，配套时把功能与工况一一对应，方案才稳妥。

从内部电路结构看，线圈与电容构成的谐振网络维持稳定振荡。

按布线要求，感性负载两端并联吸收元件更保险。

整定环节，埋入式与非埋入式的安装余量并不相同，整定完成后要做一次连续动作验证。

LJ12A3-2-Z/AX 克特接近开关要点：注意端子须拧紧；测距取七成留余量；环境金属面勿贴太近；场合高频工位胜任；接线直流三线NPN常闭；用法非齐平留侧隙；原理感应生涡流驱输出；应用注塑合模确认；功能非接触开关输出。
