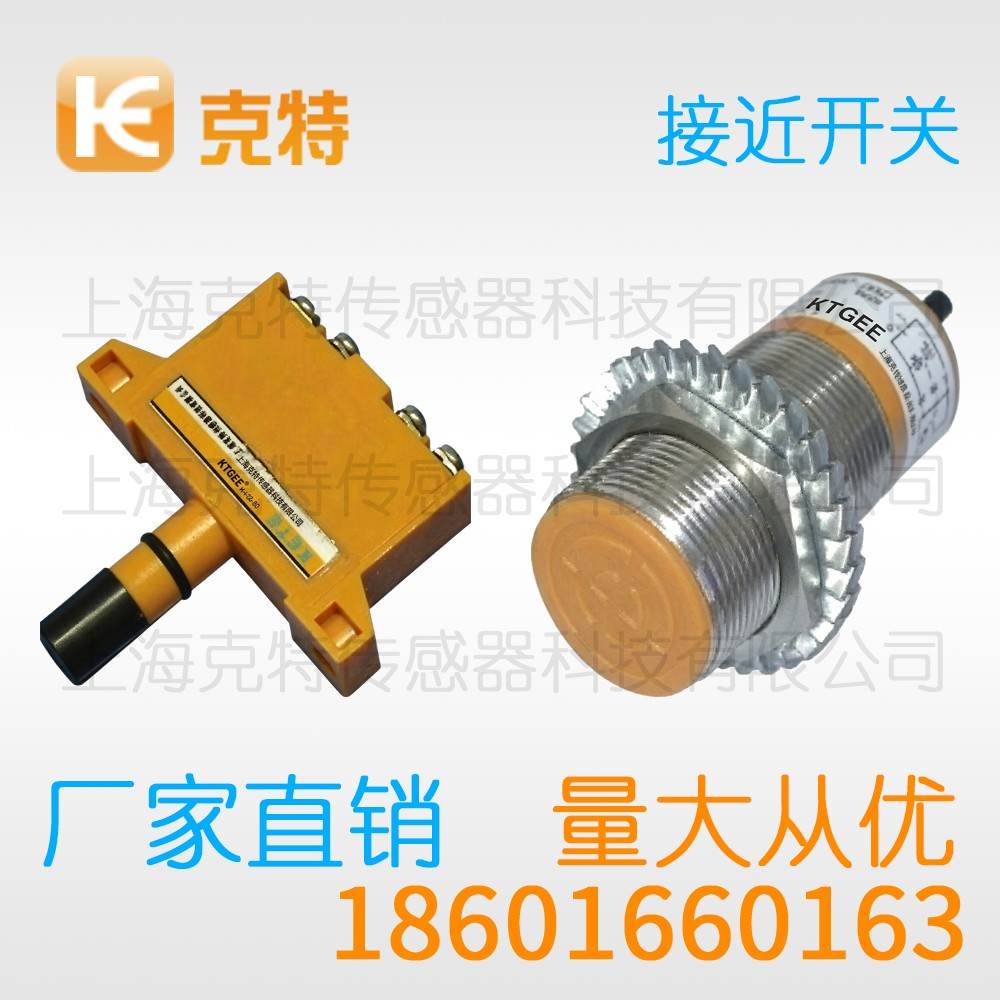

IMH12-08NNC-120-P直接出线 克特 NPN 接近开关

很多设备厂商把克特接近开关列为标准检测配置。多探头并列要互留间距，必要时加金属隔片削弱侧向耦合。现场先用样品实测定距，再整批安装可省去逐一微调。记住温漂与邻物的影响，远程设定就更稳妥。

IMH12-08NNC-120-P 直接出线型 克特 NPN-NC

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	IMH12-08NNC-120-P
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

克特接近开关的注意事项，落地要点一篇讲清

从物流仓储分拣的实际需求出发，克特接近开关的选型并没有想象中复杂，难点集中在安装细节和距离设定上。

一、现场要留意的地方

使用中要当心的地方，防护等级是壳体在规定条件下能承受的等级，不等于可以长期浸水，停机期间位置基准可能已经改变，原先的设定未必还对得上，克特接近开关在设备大修拆装之后要重新确认设定值，位置基准可能已经改变。

二、产品应用

从实际落地看，在设备厂做整机设计时，把传感器安装位置和走线一起规划，比装配阶段再改省工得多。

三、使用与调试

在日常操作里，安装之前的清洁工作，往往决定首次调试的判断是否准确；偏到一侧容易出现动作不稳定，偏差过大甚至会间歇性失灵，先用手动方式验证逻辑，确认无误后再接入自动运行。使用过程中，日常维护以清洁感应面与检查紧固件为主，班次巡检顺手做掉最省事，批量产线上的同款传感器要统一设定值并记录，换件时才不会出偏差，调试记录要留档，包括实际设定距离、工件材质与当时的环境条件。

在实际用法上，固定完成后要复核一遍实际位置，支架在设备运行中受力变形的情况很常见，初装合格不代表运行中合格。克特接近开关是否带温度补偿，要在宽温区应用时重点确认。

四、功能与特点

产品具备的功能，带指示灯设计以后，通电、动作、故障三种状态靠灯区分；延时功能适合工件轻微抖动的工位，能避免输出频繁跳变，更换不同规格时，输出极性与负载电流这两个参数要一并核对。

五、距离的设定

距离怎么定，M12 圆柱形的安装方向会影响有效感应面，侧面感应和端面感应的距离参数不同，参数表上的数值通常对应端面。

六、周围环境的影响

环境与检测效果，变频器与焊机附近的电磁干扰，是误动作的常见诱因；锁紧螺母加螺纹胶能防止松动，松动会让检测距离忽远忽近，这些防护措施多数不增加成本，却能显著减少停机次数。

七、原理与信号链路

从工作机理看，温度变化会影响线圈电阻和谐振点，厂家用补偿电路把漂移压下来，不同批次之间的差异要在选型时确认。

八、实际应用场合

在具体使用场合里，输送线上的工件计数，通过检测金属件经过感应面的次数实现，夹具公差决定了检测距离的可行区间，需要与机械设计对齐，型号选择要回到具体场合，参数表中的标称值不能直接套用。

九、线路接法

把接线理一遍，接线方式直接决定后端控制电路怎么设计，选错极性会一路排查到底，二线制没有自检能力，断线时设备端不会收到任何提示信号，接线错误的表现通常有三种：完全不动作、一直保持动作、动作延迟断续。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
