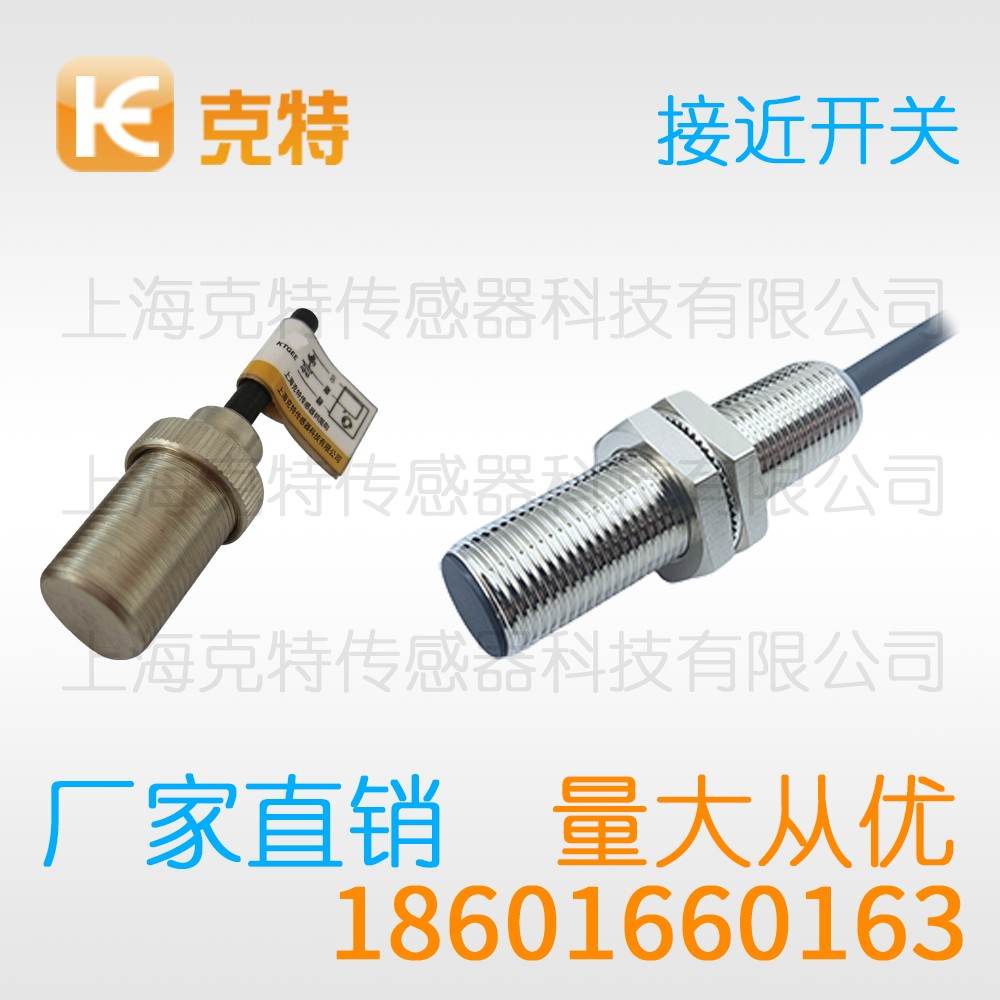

IMC12-02BUO-T3-P距离 克特 M12接插件 DC/AC 接近开关

论及稳定与免维护，克特接近开关表现相当出色。物流分拣道岔处装探头，识别托盘去向切换分流路径。汽车焊装线节拍高，冗余输出型号供安全回路交叉校验。把防松与对心做好，振动场合也不易偏位。

IMC12-02BUO-T3-P 标准距离型 克特 M12接插件型 DC/AC-NO

NPN NO
NPN NC
PNP NO
PNP NC
型号	IMC12-02BUO-T3-P
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

克特接近开关的重复精度，详解一篇讲清

把克特接近开关用在金属加工工位上，技术上并不难，难的是把现场条件摸清楚再动手。

一、产品功能

在产品功能上，过载与短路保护已经是常规配置，保护动作后进入保护状态而非损坏，模拟输出量程一般是四到二十毫安，可直接接入 PLC 模拟量通道，把功能清单和现场需求对一遍，型号基本就定了。

二、工况环境

从工况环境看，振动环境里螺纹安装的紧固程度，直接决定距离是否稳定，低温环境下密封件形变会影响安装紧固，要确认工作温度下限，供电质量差的现场，电压波动会直接反映到动作点上。

在环境适应性上，油污与金属屑附着在感应面上，会直接缩短实际检测距离，电磁干扰叠加时，输出可能在工件未到位时就提前动作，把清洁感应面纳入班次巡检，维护成本比停机处理低得多。

三、工作原理

在原理层面，检测的本质，是测量磁场被金属目标扰动的那一点变化，响应频率决定动作速度，检测高速移动的金属件时这一项必须核对，理解到这一层，选型时就不会被参数表上的单项指标带偏。

四、检测距离设定

设定距离时，供电电压降低时动作点会往外推，装机前用实际电源测量比看铭牌更可靠。

克特接近开关在冲压与印刷设备上，检测面容易沾上油墨油污，清洁要跟上。

五、实际应用场合

在具体使用场合里，克特接近开关在机床上下料位置确认这一场景用量最大，也最能体现其稳定性，大直径型号检测面积大，在大目标场景下余量更充足，克特接近开关在这些场合能不能稳定工作，最终取决于安装与设定是否规范。

哪些场合用得上，气缸行程终点检测改用克特接近开关后，铁屑干扰问题明显减少，磁性开关容易吸附铁屑产生误信号，改用感应方式稳定得多，这些场合能验证产品的实际水平，比参数表更能说明问题。

六、使用方法

在具体使用上，现场调试记录要留档，包括实际设定距离、工件材质和当时的环境条件。

七、接线与端子

从接线讲起，多台传感器共用电源时，容量与纹波都要一并考虑；通电状态下插拔连接器容易把电路烧穿，接线必须在断电状态下进行，动力线与信号线捆在同一根线束里是常见错误，分开走线更稳妥。

八、应用与选型

从应用情况看，很多现场改造项目的起因，是原有方案在特定工况下不够可靠，同类产品替换最容易忽略输出极性与安装孔径，买错型号往往要改孔位，在这些现场能不能用好，关键看安装与设定是否到位。

九、注意事项

需要提醒的是，线缆不要拖着地走，碾压或拉扯造成的内部断芯很难从外观看出来，不能超量程使用，检测距离超过标称值后动作会变得不可靠，这些要求写进作业指导书，班组执行起来更不容易漏。

以上内容仅做参考，实际产品参数与本公司客服确认为准
