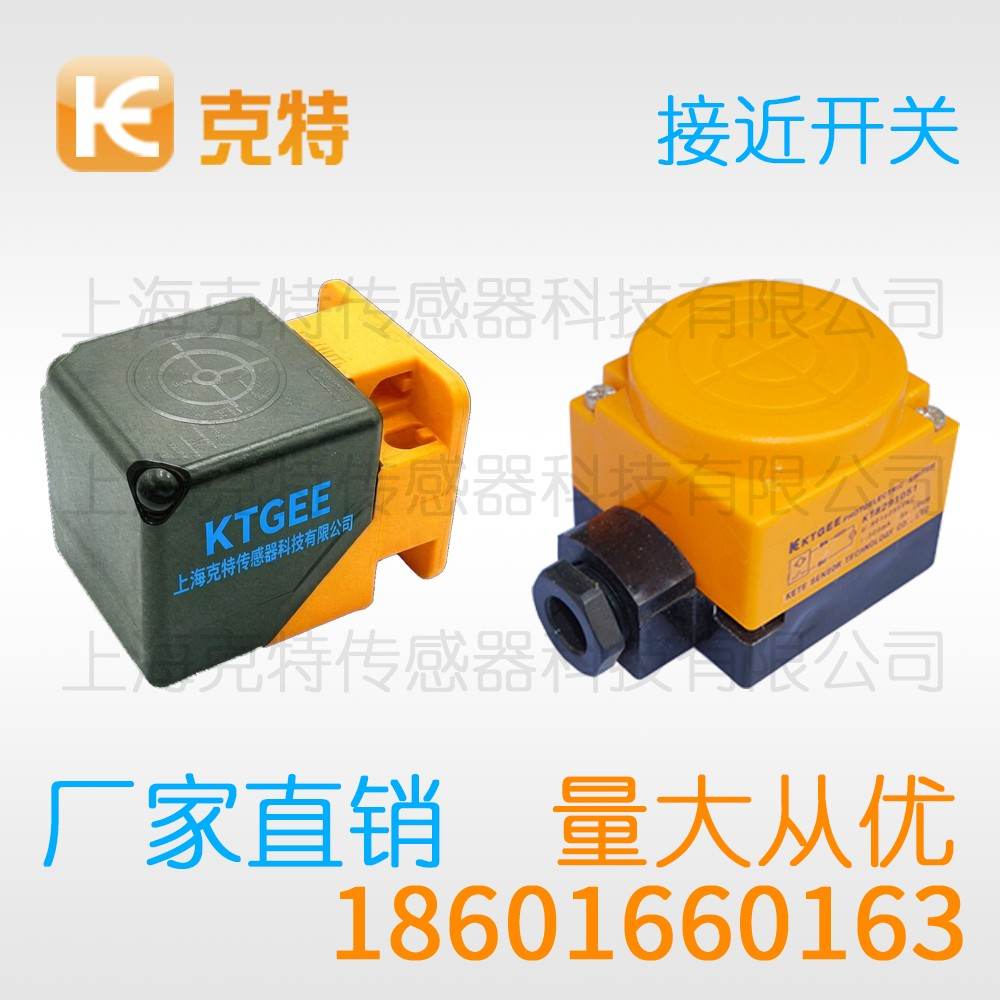

IF40-40NPO-T3-P距离 克特 M12接插件 PNP 接近开关

克特接近开关是工业现场最常用的非接触检测元件之一。其可做限位、定位、防撞与到位确认，一台顶多类机械触点。设定距离应小于动作距离，通常取六到八成以保障稳定余量。理清原理与工况，选型与调试便能少走弯路。

IF40-40NPO-T3-P 标准距离型 克特 M12接插件型 PNP-NO

名称	技术参数
材质	不锈钢
外壳材质	黄铜镀镍材质/不锈钢材质/特氟龙材质/PBT材质
外壳形状	圆柱形带螺纹/圆柱形不带螺纹/方形
管长	常规型/短型/超短型
产品外径	φ6.5/φ8/φ12/φ18/φ30/φ50（其他）
检测距离	1mm/2mm/3mm/4mm（其他）
安装方式	齐平/非齐平
输出功能	PNP/NPN/直流两线/交流两线/交直流
输出方式	常开/常闭/常开+常闭
接线方式	线缆（长度可选）/M8插件/M12插件
特性（可选）	全金属/特氟龙涂层/防焊渣抗强磁
允许脉动电压	＜10%
品牌	克特18601660163
无负载电流	＜10mA
负载电流	200mA、300mA
漏电流	＜0.01mA
开关频率	20HZ/50HZ/500HZ/1KHZ/2KHZ
型号	IF40-40NPO-T3-P
响应时间	0.1ms
开关磁滞	＜15%（Sr）
重复精度	＜1.0%（Sr）
防护等级	IP67
工作温度	-25℃-+70℃
温度漂移	＜10%(Sr)
过载保护电流	220mA
感应面材质	PBT

克特接近开关实战：工作原理与一次讲清

金属加工工位这类工位对可靠性要求高，克特接近开关一旦误动作，整条线都可能停。把常见诱因理顺，比事后排查省心得多。

一、检测原理

原理部分，动作逻辑有常开和常闭两种，断线时哪一种更安全要结合设备风险评估，安全相关位置优先考虑常开加断线检测。

二、距离的设定

在距离参数上，同一批工件如果混有多种材质，实际有效距离会有波动，这种场合要按最差的材质留余量。

三、现场要留意的地方

操作时别忽略这些，拧紧力矩按手册执行，过力会损伤感应面的薄壁结构，这种损坏一般不可逆。

四、使用场合

哪些场合用得上，工业机器人末端的工件夹持检测，距离要配合夹具公差设计，在料仓满料检测上常装在仓壁外侧，安装省事且不受物料冲刷，型号选择要回到具体场合，参数表中的标称值不能直接套用。

五、线路接法

接线这件事，接线完成后的分段验证，能省掉大量整机调试时间，电源容量要按总负载电流留余量，同时留意电源纹波对动作点的影响，备件更换时确认输出极性与供电电压，这两项对不上可能直接烧掉输出级。

克特接近开关的可调型号电位器范围有限，太近的位置调不进去属于结构限制。

六、实际用法

实际操作中，安装位置尽量选在不易被碰撞的地方，位置合适比加装防护罩更省事，批量产线上的同款传感器要统一设定值并记录，换件时才不会出偏差，遇到反复调不准的情况，把工况条件列成清单再对照参数逐条比。

七、功能说明

在功能这一层，长距离型号通过提高线圈激励电流扩展检测距离，代价是更容易受干扰，复位功能分自动与手动两种，调试时要看铭牌确认出厂配置，这些功能差异选型时看清，后面调试才不会手忙脚乱。

从功能配置角度，迟滞可调的设计方便按工件公差设定回差，检测高速目标时优先看响应频率指标，而不是看功能数量多少，响应频率与检测距离之间存在取舍，高速目标要优先看频率。

功能设计上，常规型号提供单路开关输出，一部分型号提供常开与常闭两路输出，功能越多的型号参数表越复杂，用不到的部分应当排除掉，选型时先确定真正需要的功能，再去比对参数，能省下大量沟通。

克特接近开关安装前先把感应面擦干净，首次调试的判断才准确。

八、应用与选型

从实际落地看，常规规格的产品各家差别有限，价格差异主要来自品牌与特殊功能，仓储物流方向以料仓满料检测、托盘到位与输送线分拣为主，遇到现场效果不稳定，先复查工况匹配再怀疑产品质量。

九、周边环境因素

外部条件上，温度变化会同时影响线圈阻值、磁导率与谐振点，切削液与油膜附着后，检测距离缩短，堆积的金属屑同样如此，周围的大块金属会拉低检测距离，安装间隙要按手册留足。

以上内容仅做参考，实际产品参数与本公司客服确认为准
