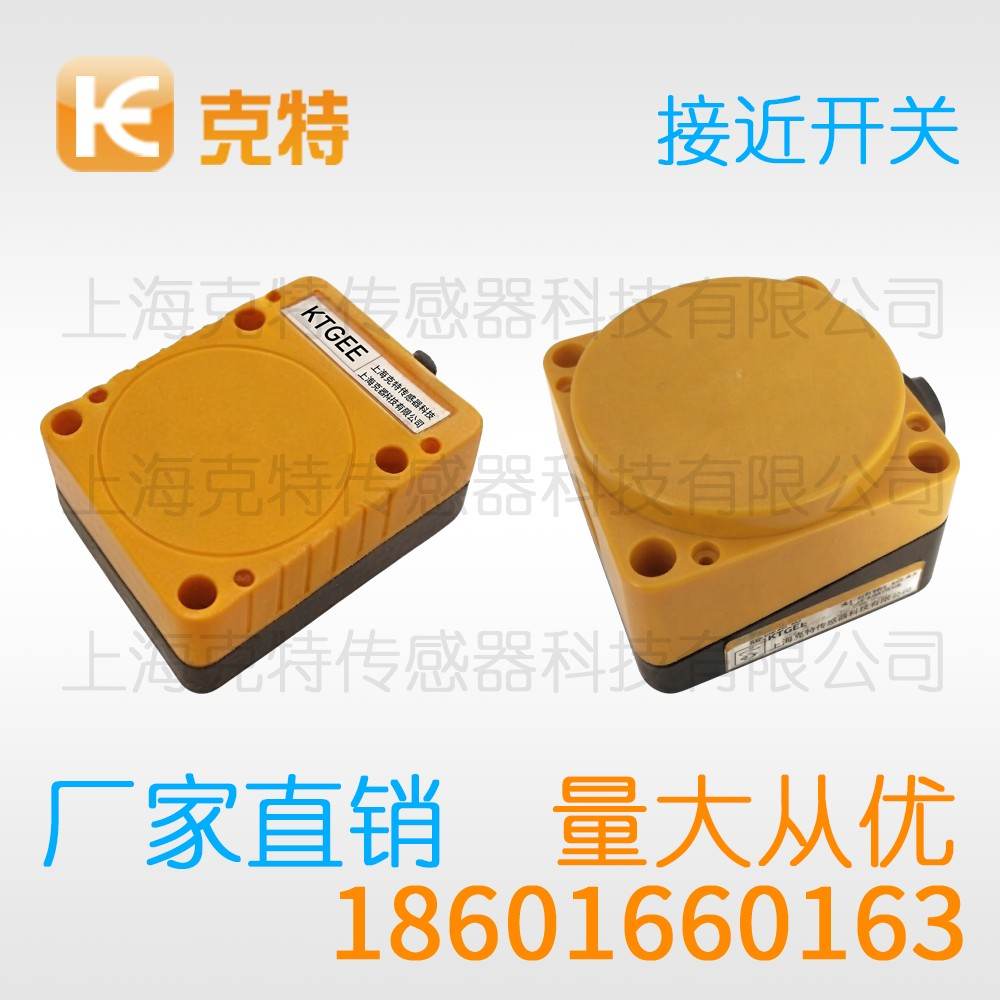

IF40-20NNO-S3-P距离 克特 M12接插件 NPN 接近开关

设备节拍越来越快，克特接近开关的响应要跟得上。港口起重机的吊具上装检测头，识别集装箱锁销是否完全解锁。造纸分切机以接近信号控制刀辊相位，保证切口整齐一致。自动扶梯驱动站用探头监测链条张紧，异常松弛时及时停机。

IF40-20NNO-S3-P 标准距离型 克特 M12接插件型 NPN-NO

分类	类型	输出形式	参数值
型号	IF40-20NNO-S3-P
安装方式			非屏蔽式（非埋入式）/屏蔽式（埋入式）
功能	直流型	NPN	NO
			NC
			NO+NC
		PNP	NO
			NC
			NO+NC
		二线制	NO
			NC
	交流型	二线制	NO
			NC
		三线制	NO+NC
检测距离			按标准距离
设定距离			标准距离80%
品牌			克特18601660163
滞后距离			检测距离的10%以下
检测物体			磁性金属（非磁性金属时检测距离减小）
标准检测物体			按检查面而定
响应频率			DC: 0.5kHz AC: 25Hz
电源电压			直流型：DC12—24V（6-36V）脉动（P-P）10%以下 交流型：AC110—220V（36—250V）50/60Hz
耐电压			AC1000V 50/60Hz 1min 充电部分与外壳间
电压的影响			额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内
消耗电流			N.P型：13mA以下，D型：0.8mA以下，A型：1.7mA以下
控制输出			N.P型：300mA以下，D型：200mA以下，A型：400mA以下
回路保护			N.P.D型：逆连接保护、浪涌吸收、负载短路保护 A型：浪涌吸收
环境温、湿度			动作时、保存时：各-30—+65℃（不结冰、不结霜） 动作时、保存时：各35—95%RH
温度的影响			温度范围-30—+65℃，+23℃时、±15%检测距离以内 温度范围-25—+60℃，+23℃时、±10%检测距离以内
绝缘阻抗			50MΩ以上（DC500兆欧表）充电部分与外壳间
材质			外壳：黄铜镀镍/塑料 检测面：ABS
保护构造			IP50-67（IEC规格）

克特接近开关怎么选？使用方法与要点拆解

在金属加工工位这类工位上，克特接近开关承担的是位置确认任务。本文从九个角度把原理、应用、接线和设定要点逐项说明。

一、实际应用场合

在典型场合应用上，气缸行程终点检测改用克特接近开关后，铁屑干扰问题明显减少；在料仓满料检测上常装在仓壁外侧，安装省事且不受物料冲刷，把这些应用经验整理下来，选型效率能提高不少。在具体使用场合里，工业机器人末端的工件夹持检测，距离要配合夹具公差设计，工位检测要与输送节拍匹配，漏检造成的停机损失最大，在这些场合能不能稳定工作，最终取决于安装与设定是否规范。

二、功能配置

功能与实用性的平衡，带温度补偿型号适合烘箱、注塑车间这类温度波动大的位置，延时时间可调，适合工件存在轻微抖动的场合，功能差异最终都会体现在安装方式与调试流程上，同样如此。

三、应用情况

从普及程度看，产品形态上，圆柱形占据大多数份额，方型用于空间受限的位置，包装机械输送段节拍快，响应频率不足容易造成漏检停机，遇到现场效果不稳定，先复查工况匹配再怀疑产品质量。产品应用方面，克特接近开关从行业分布看，仓储物流与汽车零部件是两大主要应用方向，机床场景里用来确认刀具到位、工件到位与气缸复位，规格混用会在换件时带来麻烦，备件管理提前做起来更从容。

四、使用方法

日常使用里，调试时先手动推动工件到各个位置，观察输出状态在整个行程里是否与预期一致。从操作使用的角度看，更换同型号备件时，先在新机器上试装确认动作正常，再装机上线。

五、线路接法

就接线而言，三线制是目前最常见的方案，供电与信号分开走；二线制没有自检能力，断线时设备端不会收到任何提示信号，先单独通电确认输出状态，再接入整机控制回路，效率最高。

六、检测原理

要说清原理，整套判定链条可以拆成三段：激励、拾取、比较，也是如此，感应距离用 Sn 表示，指标准试块到位、输出刚好翻转时的距离，宽温区应用优先选带温度补偿的型号，温度漂移会直接影响判定结果。

七、周围环境的影响

现场环境对检测的影响，日夜温差大的场合凝露反复出现，线缆入口和感应面是进水的主要路径。

八、标称与实际距离

就检测距离而言，温度每升高十摄氏度，检测距离大约有零点几毫米的下降；非齐平安装时外壳露出长度增加，有效距离大于标称值但抗干扰下降，检测距离这一项定准，后面的稳定性才有基础。

九、使用注意事项

克特接近开关的外观尺寸差别不大，参数表上的细节才是区分的关键。把风险点列一下，备件要按型号和批次管理，换件记录写清楚旧件与新件的设定值，不能超量程使用，检测距离超过标称值后动作会变得不可靠，按规范做固定与密封，现场的误动作率会明显下降。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
