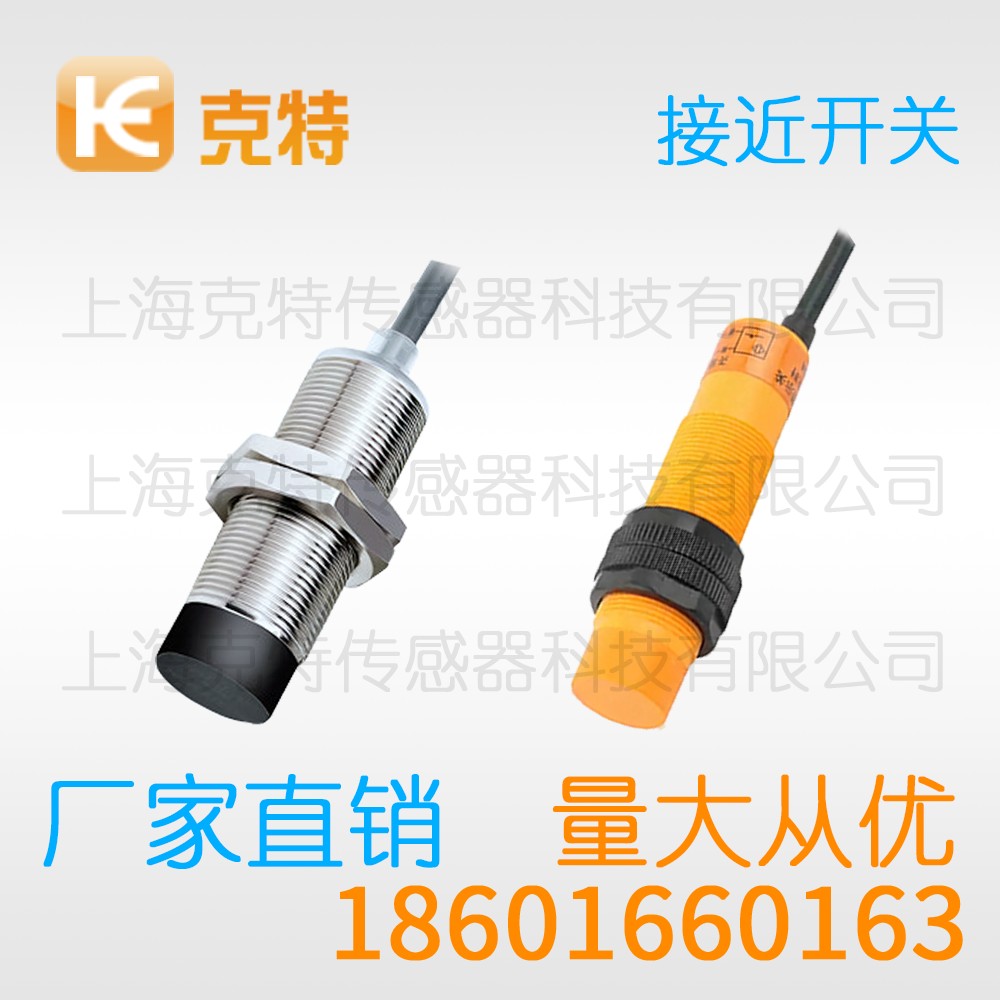

HL2-M8H2T2-Y8 克特

安装方式		埋入式	非埋入式
型号		HL2-M8H2T2-Y8
检测距离		按型号标准
交流AC90-250V	二线制	NO 常开
		NC 常闭
	三线制	NO+NC 常开常闭
继电输出四线		NO+NC 常开常闭
继电输出五线		NO+NC 常开常闭
直流DC6-36V	NPN	NO 常开
		NC 常闭
		NO+NC 常开常闭
	PNP	NO 常开
		NC 常闭
		NO+NC 常开常闭
	二线制	NO 常开
		NC 常闭
品牌		克特18601660163
输出电压降DC/AC		AC<8V ,DC三线<1.5V,DC两线<4V
输出电流		可控硅SCR 300mA 继电器1A、2A DC三线200mA DC二线 50mA
重复精度		≤10%
消耗电流		<10mA
响应频率		DC 50-800Hz,AC 25Hz
外壳体材料		金属/塑料ABS（按型号标准）
标准检测物体		根据感应头面积而定
工作环境温度		-20℃~+55℃
连接方式		1.5m PVC电缆

克特接近开关原理、接线及周围金属影响全解

在众多类型的克特接近开关中，电感式以其只对金属敏感、抗干扰能力强、价格适中等特点，占据了工业现场位置检测的主流地位。无论是小型精密设备还是大型生产线，都能看到它的身影。本文将从工作原理到实际应用，从接线方法到注意事项，对克特接近开关进行全方位解读。

一、工作原理

深入分析克特接近开关的工作原理，需要了解振荡电路的两种工作状态。无金属时，振荡电路工作在等幅振荡状态，输出幅度稳定；当金属接近时，振荡幅度逐渐减小，进入衰减振荡状态。电路中设置了一个阈值电压，当振荡幅度低于阈值时，输出状态翻转。这个阈值的设定非常关键：阈值过高会导致灵敏度不足、检测距离偏短；阈值过低则容易受温度漂移和电源波动影响而产生误动作。优质的克特接近开关会通过精密的温度补偿电路和稳压设计，使阈值在全温区和全电压范围内保持稳定。

二、产品应用

克特接近开关的典型应用场景包括：一是位置检测，如气缸活塞位置、机械手行程终点、旋转物体角度定位等；二是计数功能，如流水线产品计数、齿轮转速测量、脉冲信号输出等；三是液位检测，通过检测浮球内金属件位置间接测量液位；四是安全保护，如设备门开关检测、危险区域人员防护、机械限位保护等；五是速度检测，配合齿轮或凸轮盘测量旋转设备转速。由于其非接触、无磨损、响应快的特点，特别适合高频次、长寿命的工业检测场合。

三、接线方式

克特接近开关的接线颜色在国际上有通用标准，但不同品牌可能存在差异，必须以产品标签或说明书为准。主流标准为：棕色线（BN）接电源正极，蓝色线（BU）接电源负极，黑色线（BK）为第一输出（通常为常开），白色线（WH）为第二输出（通常为常闭），灰色线（GY）在部分型号中用于外部设定或同步输入。部分日系品牌可能使用红色代替棕色、黑色代替蓝色，接线时务必核对。对于带M12连接器的型号，引脚定义为：1脚接电源正，3脚接电源负，4脚为输出，2脚在IO-Link型号中为通信脚。

四、周围金属的影响

克特接近开关周围金属的影响可以从磁场分布的角度来理解。感应线圈产生的高频磁场是以感应面为中心向外辐射的，理想情况下磁场只作用于被测目标。但实际安装环境中，开关的侧面、背面往往靠近金属安装板，这些金属也会切割磁力线产生涡流，相当于一个常驻目标，使开关的工作点偏移。偏移的结果是：开关灵敏度下降，或者工作在临界状态不稳定。屏蔽型开关通过在感应线圈外侧增加金属屏蔽罩，将磁场约束在正前方区域，从而大幅降低侧面和背面金属的影响，可以齐平嵌入金属面板安装。非屏蔽型开关没有屏蔽罩，检测距离通常更大，但安装时周围必须留出直径约为开关直径3倍的圆形非金属区域。

五、距离的设定

对于旋转物体的检测（如齿轮、凸轮、链轮），克特接近开关的距离设定有特殊要求。检测齿轮时，开关感应面应对准齿顶，与齿顶的间隙设定为额定检测距离的百分之六十到七十，同时要考虑齿轮的径向跳动量，确保在最大径向跳动时间隙仍在可靠动作范围内，在最小径向跳动时间隙不会导致齿顶碰撞感应面。检测凸轮时，应根据凸轮轮廓曲线计算升程和回程，将开关安装在凸轮升程的稳定段，避免安装在升程斜率过大的位置导致动作点不稳定。对于多齿齿轮的高速检测，还需要计算相邻齿之间的时间间隔，确保大于开关的响应时间和回差时间，否则会出现丢齿或误计数。

六、注意事项

克特接近开关的使用注意事项还包括正确处理故障和更换。当克特接近开关出现故障时，应按照规范的流程进行排查，不要盲目更换。排查步骤为：第一步观察指示灯状态，判断是电源问题、输出问题还是检测问题；第二步用万用表测量电源电压是否正常，输出端电压是否随目标接近而变化；第三步检查接线是否松动、断线、接反；第四步检查感应面是否有金属切屑或油污附着；第五步检查安装位置是否偏移、检测距离是否变化；第六步将怀疑有故障的开关拆下，在干净环境中单独测试，确认是否损坏。确认开关损坏后，更换时应使用相同品牌、相同型号的产品，避免参数差异；更换后重新进行距离设定和功能测试，不可直接装上就用。更换下来的损坏开关应做好标记，集中存放，便于后续分析失效原因或退回供应商检测。

七、使用场合

从功能维度来看，克特接近开关适用于以下使用场合。位置检测场合：需要检测金属物体是否到达指定位置，如气缸行程终点、机械手原点、工件到位等，这是最基本的使用场合，几乎所有自动化设备都有此类需求。计数场合：需要对通过的金属物体进行计数，如流水线产品计数、齿轮转速测量、脉冲信号输出等，要求开关具有较快的响应速度。限位保护场合：用于设备的极限位置保护，防止超程损坏设备，如升降平台上下限位、机床轴行程限位、机械手活动范围限制等，要求开关具有高可靠性。同步触发场合：用于多工位协同动作的触发信号，如喷码定位、贴标触发、机器人动作起点等，要求开关具有良好的重复精度。

克特接近开关的应用看似简单，实则蕴含着丰富的技术细节。本文从七个核心维度进行了系统梳理，旨在帮助使用者建立完整的知识框架。在实际工作中，还需要结合具体的品牌型号、应用环境和控制系统要求，灵活运用这些知识。只有理论与实践相结合，才能真正用好克特接近开关，为自动化系统的稳定运行保驾护航。

以上内容仅做参考，实际产品参数与本公司客服确认为准
