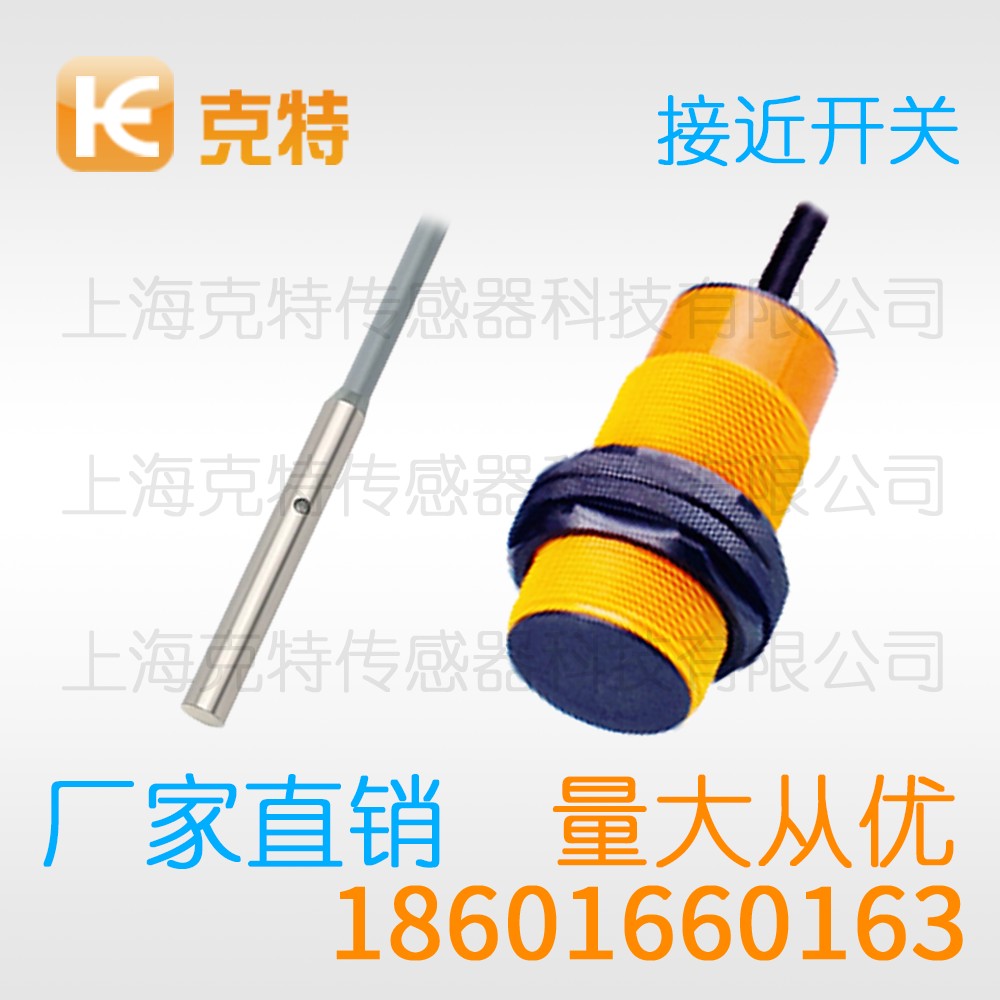

H10-M30H2L2-X9 克特

安装方式	额定检测距离		电源类型	输出类型		触点形式
埋入式/非埋入	按型号而定		H10-M30H2L2-X9	NPN		NO
			直流 10~36 VDC	NPN		NC
			直流 10~36 VDC	NPN		NO+NC
			直流 10~36 VDC	PNP		NO
			直流 10~36 VDC	PNP		NC
			直流 10~36 VDC	PNP		NO+NC
			直流 10~36 VDC	二线制		NO
			直流 10~36 VDC	二线制		NC
			交流 90~250 VAC	SCR可控硅		NO
			交流 90~250 VAC	SCR可控硅		NC
			交流 90~250 VAC	SCR可控硅		NO+NC
			-	继电器输出		-
型号
参数项目		参数值
控制输出 (DC)		50mA-200mA
控制输出 (SCR/继电器)		300mA, 500mA
品牌		克特18601660163
输出电压降 (DC/AC)		≤5V, ≤1.5V / ≤7V
消耗电流		≤13mA / ≤1mA / ≤2mA
差动距离		±10%
重复距离		≤10%
响应频率 (DC/AC)		200Hz / 20Hz
最小动作电流		3mA / 5mA
工作环境温度		-25℃ ~ +75℃
工作环境湿度		45% ~ 85%
绝缘电阻		≥50兆欧
外壳材料		金属/塑料

克特接近开关使用手册：原理、接线、注意事项

随着制造业自动化水平的不断提升，对物体位置检测的精度和可靠性要求越来越高。克特接近开关作为一种基于电磁感应原理的非接触式检测器件，在各类自动化设备中得到了大量应用。本文围绕克特接近开关的核心技术要点展开详细阐述，供工程技术人员参考。

1. 工作原理

克特接近开关属于有开关量输出的位置传感器，它省去了机械式行程开关的物理接触。其工作原理建立在麦克斯韦电磁理论基础上：感应线圈中的高频交变电流产生交变磁通，金属导体在交变磁通中感应出电动势并形成涡流，涡流的去磁作用改变线圈等效阻抗。ASIC芯片监测阻抗变化，当金属靠近到动作距离时输出开关信号。该原理决定了它只能检测金属，且检测距离与金属材质、尺寸、厚度密切相关。

2. 产品应用

克特接近开关在现代工业中的应用可以说是无处不在。在智能工厂的柔性生产线上，它与PLC、工业机器人配合，实现工件的精准定位和工序切换；在半导体制造设备中，用于晶圆传送机械手的位置反馈；在轨道交通领域，用于道岔位置检测、车门开闭状态监控、制动系统位置反馈；在风力发电设备中，用于变桨角度和偏航位置检测；在农业机械中，用于播种机种子计数、收割机割台高度检测。随着工业4.0和智能制造的推进，克特接近开关作为基础传感元件，其应用场景还在不断拓展。

3. 接线方式

克特接近开关按接线制式可分为两线制、三线制和四线制。两线制接法最简单，开关与负载串联后接入电源，类似普通机械式开关，优点是省线、适合改造项目，缺点是存在漏电流，可能导致小型继电器误动作。三线制是工业现场最常用的制式，棕线接电源正、蓝线接电源负、黑线为输出，根据输出管类型分为NPN和PNP，需与PLC输入类型匹配。四线制通常为常开加常闭双输出，棕蓝为电源，黑为常开，白为常闭，可根据需要选用。交流型克特接近开关多为两线制，直接串联负载接入交流回路。

4. 周围金属的影响

被测物体周围的金属结构也会影响克特接近开关的检测效果。一种常见情况是被测金属件安装在金属导轨或金属支架上，当金属件靠近开关时，导轨或支架也同时进入磁场范围，两者产生的涡流叠加，可能使开关的动作距离比单独检测金属件时更远，而释放距离也相应延后，回差增大。另一种情况是被测金属件旁边有固定的金属背景（如设备外壳、金属墙板），背景金属的存在会分流磁场能量，使作用在被测件上的磁场减弱，导致检测距离缩短。还有一种情况是多个金属件紧密排列，开关检测的是多个金属件的综合效应，单个小件的检测可能不稳定。针对这些情况，应尽量增大被测件与周围金属的距离，或选用小口径开关聚焦检测单个目标。

5. 距离的设定

克特接近开关的检测距离设定是安装调试中的关键环节。首先需要明确几个距离概念：额定检测距离是指在标准条件下测得的理论距离；有效检测距离是在实际使用条件下的距离，通常为额定值的百分之九十到一百一十；可靠动作距离是指保证开关稳定动作的距离，工程上建议取额定距离的百分之七十到八十作为安装距离，留有充分余量。设定方法为将开关固定在可调支架上，用实际被测金属物从远及近缓慢靠近感应面，记录开关刚动作时的距离，再从近及远缓慢离开，记录开关刚释放时的距离，两者之差为回差。安装距离应设定在动作点以内且远离释放点的位置。

6. 注意事项

克特接近开关在储存和运输过程中也有一些注意事项。储存环境应保持干燥通风，温度在零下十摄氏度到零上四十摄氏度之间，相对湿度不超过百分之八十五，无腐蚀性气体。开关应保留原包装储存，避免堆叠过重导致外壳变形，原包装通常具有防潮和防震功能。储存期限一般为两年，超过储存期限的产品在使用前应进行性能检测，确认各项参数正常后方可安装使用。运输过程中应避免剧烈振动和冲击，防止内部线圈和电路板受损；避免长时间暴露在高温或低温环境中（如夏季暴晒的车厢内）；避免与腐蚀性化学品混装。收到新开关后，应检查包装是否完好，外观是否有损伤，型号规格是否与订单一致，确认无误后再入库或使用。

7. 使用场合

在确定使用场合时，还需要考虑法规和标准的要求。在有食品接触要求的场合（食品饮料行业直接接触食品的区域），产品材料需要符合FDA或LFGB等食品接触材料标准，应选用食品级克特接近开关。在这些有法规要求的使用场合，选型时必须将合规性作为首要条件。

克特接近开关的应用看似简单，实则蕴含着丰富的技术细节。本文从七个核心维度进行了系统梳理，旨在帮助使用者建立完整的知识框架。在实际工作中，还需要结合具体的品牌型号、应用环境和控制系统要求，灵活运用这些知识。只有理论与实践相结合，才能真正用好克特接近开关，为自动化系统的稳定运行保驾护航。

以上内容仅做参考，实际产品参数与本公司客服确认为准
