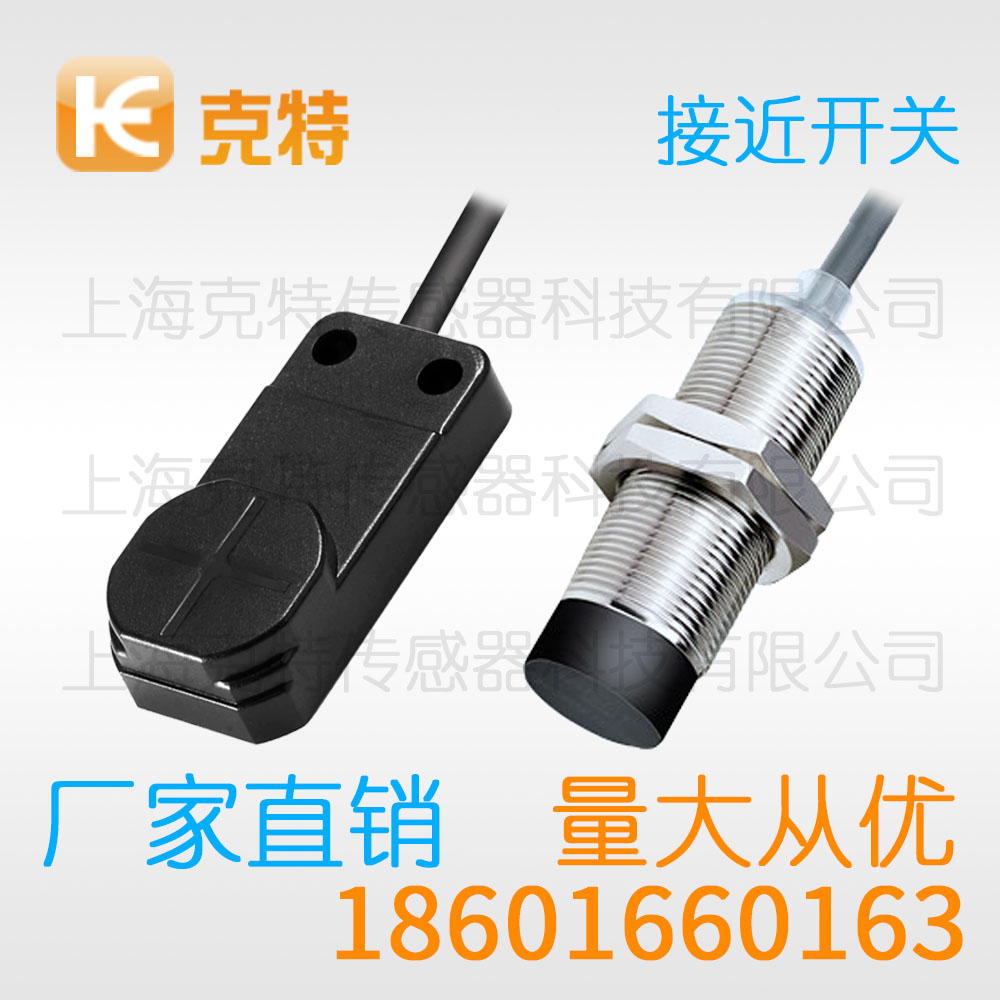

GH1-336QD三线NPN常开 接近开关

克特接近开关精度控制与高速检测技术研究

随着自动化程度的不断提升，生产线对检测元件的精度、速度和可靠性提出了越来越高的要求。克特接近开关经过数十年的技术演进，已经从简单的开关量检测器件发展为集成多种智能功能的高精度传感器。本文系统梳理克特接近开关的技术知识体系，涵盖理论基础、参数解读、安装调试、应用案例和故障排查等多个维度，力求为读者呈现一份专业、实用、全面的技术参考。

克特接近开关的安装质量直接影响其检测精度和长期可靠性。在机械安装方面，应确保传感器感应面与被测金属物体表面保持平行，偏差角不宜超过5度，否则有效检测距离会因磁场耦合面积减小而缩短。安装支架应具有足够的刚性，避免在设备运行过程中因振动导致传感器位移，从而引起误触发或漏检。对于M12及以下规格的小型传感器，建议使用锁紧螺母配合防松垫圈进行固定，拧紧力矩应参照产品手册，通常M8为1.5Nm、M12为3Nm、M18为8Nm、M30为20Nm。

关于克特接近开关的接线规范，正确的接线是确保传感器可靠运行的基础。直流三线制传感器有三根线：棕色线接电源正极（V+），蓝色线接电源负极（0V），黑色线为输出线。NPN型输出时黑色线与蓝色线之间导通，输出低电平；PNP型输出时黑色线与棕色线之间导通，输出高电平。接线时必须确认电源极性，反接可能导致传感器损坏（虽然多数产品有反接保护，但仍应避免）。直流两线制传感器只有棕色和蓝色两根线，串联在负载回路中，接线时需注意电流方向，且必须满足最小负载电流要求。交流两线制传感器无极性区分，可直接串联在交流负载回路中。所有接线应在断电状态下进行，接好后确认无误再通电，避免因接线错误导致传感器或PLC输入模块损坏。

在选型过程中，除了关注检测距离、输出类型等基本参数外，还应综合考虑多个因素。首先是外壳材料和防护等级：普通工业环境可选用ABS或PBT塑料外壳、IP67防护等级的产品；在有化学腐蚀的环境中应选用PTFE或不锈钢外壳；在食品和制药行业需要选用符合FDA标准且可耐受高温高压清洗的产品。其次是连接方式：固定式电缆连接可靠性最高但更换不便；接插件连接（M8/M12）便于更换和维护但需确保接插件防护等级；端子排连接适用于传感器安装位置与控制柜距离较近的场合。

在日常使用中，应建立定期检查和维护制度。检查内容包括：传感器安装是否牢固，锁紧螺母有无松动；感应面是否有金属切屑、油污、冷却液沉积物等附着物，这些附着物可能导致误动作或缩短检测距离；电缆外皮是否有破损、拉扯痕迹，接插件是否接触良好；传感器周围是否有新增的金属结构或其他传感器，可能引起干扰。对于在恶劣环境中使用的传感器，建议每月检查一次；一般环境下可每季度检查一次。发现异常应及时调整或更换，避免因传感器故障导致生产线停机或产品质量问题。

按检测目标的运动方式，克特接近开关可用于轴向检测和径向检测两种模式。轴向检测是最常见的方式，被测金属物体沿传感器轴线方向靠近感应面，此时磁场耦合效率最高，检测距离达到标称值。径向检测是指被测物体从传感器侧面平行掠过感应面，此时有效检测距离会缩短，且开关动作点与物体几何中心位置存在一定偏移。在进行到位检测、限位检测时通常采用轴向方式；在进行计数、脉冲输出时则常采用径向方式，通过让齿轮或金属凸台从感应面掠过产生脉冲信号。

多只传感器并排安装时，必须保持足够的间距以避免相互干扰。对于同型号的克特接近开关，并排安装的中心间距建议不小于传感器直径的2倍（齐平型）或3倍（非齐平型）。如果空间受限无法满足间距要求，可以采用交错安装、增加金属屏蔽隔板、或选用不同工作频率的传感器等方案。此外，传感器与强电线路（如接触器、变频器输出线）应分开布线，间距不小于200mm，必要时使用屏蔽电缆并将屏蔽层单端接地，以防止电磁干扰引起输出误动作。

克特接近开关与其他类型接近开关的对比也是工程选型中的重要内容。与电容式接近开关相比，电感式只能检测金属物体，但不受非金属材料（如塑料、木材、液体、粉尘）的影响，在有油污和粉尘的环境中更加稳定可靠；电容式可以检测金属和非金属，但容易受环境湿度和周围材料影响。与光电开关相比，电感式不受颜色、透明度、表面光洁度的影响，在有烟雾、粉尘、切削液的恶劣环境中优势明显；光电开关检测距离更远、响应速度更快，但对环境洁净度要求较高。与霍尔开关相比，电感式不需要被测物体带有磁性，适用范围更广；霍尔开关可以检测磁场，在某些特殊场合（如检测永磁体位置）具有独特优势。了解这些差异有助于根据具体应用场景选择最合适的传感器类型。

在机床行业，克特接近开关大量应用于数控车床、加工中心、磨床等设备中。主轴刀具夹紧检测是典型应用：在主轴内部安装小型电感式传感器，检测拉钉或刀柄的位置，确认刀具是否正确夹紧，避免在高速旋转时刀具飞出造成安全事故。刀库换刀位置检测：在刀库的每个刀位附近安装传感器，检测刀套是否到位、刀具是否存在，确保换刀动作准确无误。工作台分度定位检测：在回转工作台的分度位置安装传感器，检测工作台是否旋转到位，为精密加工提供位置反馈。此外，在冷却系统液位检测、排屑器运行状态检测等辅助系统中也有广泛应用。

在恶劣环境下的安装还需考虑防护等级和环境适应性。对于有冷却液飞溅的加工设备，应选用IP67及以上防护等级的传感器，并确保电缆出线口朝下，避免液体沿电缆渗入传感器内部。在高温环境中，应将传感器安装在远离热源的位置，或选用耐高温型号（通常可达120°C甚至150°C），同时注意高温会导致检测距离衰减，需在调试时留出足够余量。在存在强冲击和振动的场合，应使用带减震功能的安装支架，并定期检查锁紧螺母是否松动。

当传感器出现故障时，应按照系统化的排查流程进行诊断。首先检查供电：使用万用表测量传感器电源端子之间的电压，确认在额定工作范围内，且在传感器动作时电压没有明显跌落（电压跌落可能是电源容量不足或线路阻抗过大导致）。其次检查输出：在有金属目标靠近和远离两种状态下，分别测量输出端子的电平，NPN型应在动作时输出低电平（接近0V），未动作时输出高电平（接近电源电压）；PNP型则相反。如果输出状态不变化，可能是传感器损坏、目标材料不匹配、检测距离过远或周围金属干扰。如果输出状态频繁跳变，可能是目标在动作点附近振动、电源存在干扰或传感器接近其检测极限。

克特接近开关的核心工作原理基于电磁感应中的涡流效应。当开关内部的LC振荡电路产生的高频交变磁场靠近金属物体时，金属物体内部会感应出涡流，这一涡流反过来产生一个与原磁场方向相反的磁场，从而消耗振荡电路的能量，使振荡幅度衰减直至停止振荡。后置的检测电路通过识别振荡状态的变化，将其转换为开关量信号输出。

总而言之，掌握克特接近开关的技术要点，不仅需要理论层面的深入学习，更需要在实践中不断积累经验、总结规律。每一个应用场景都有其特殊性，被测材料的差异、环境条件的变化、安装方式的选择，都会对传感器的实际表现产生影响。作为工程技术人员，应当养成严谨细致的工作作风，在选型、安装、调试、维护的每一个环节都做到科学规范，确保传感器始终处于最佳工作状态，为工业自动化的安全高效运行保驾护航。
