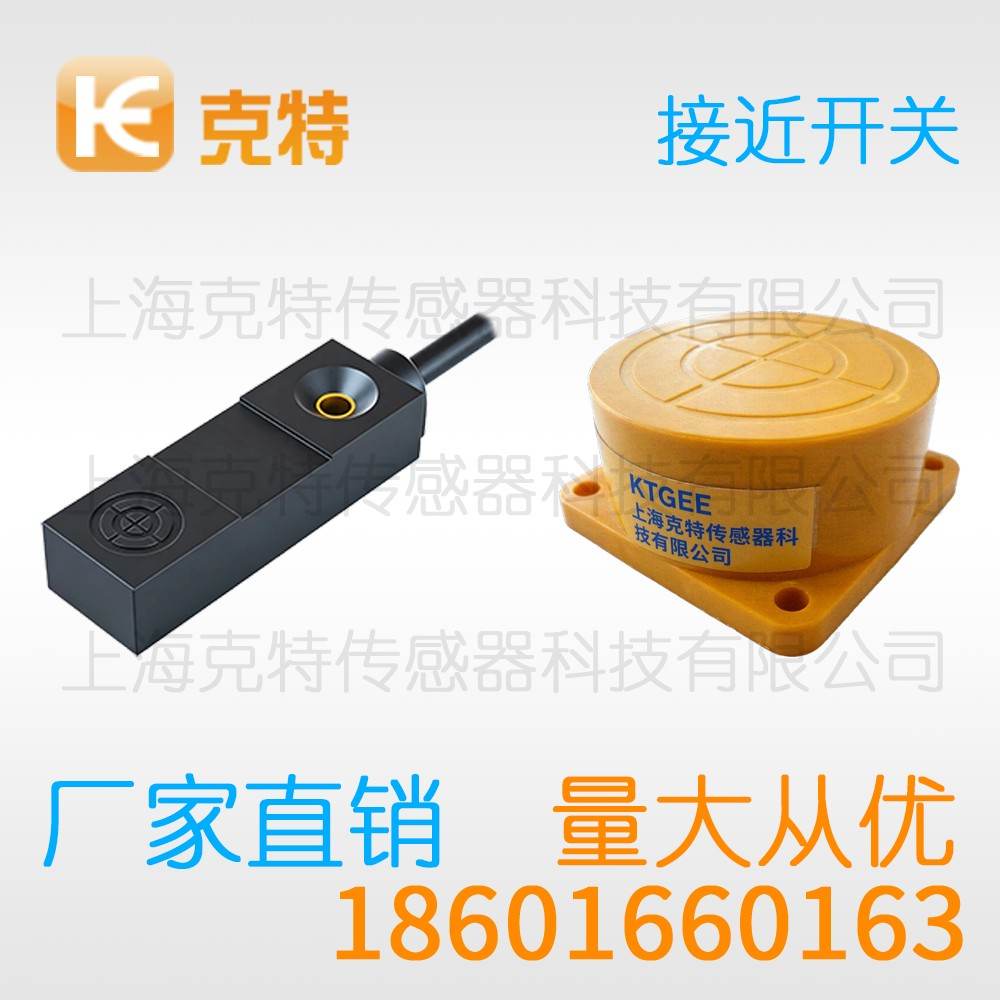

CZJ-A30M-16ANA 克特 三线 增强远距 接近开关

增强远矩型 克特 A30金属电感式传感器接近开关 CZJ-A30M-16ANA

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	CZJ-A30M-16ANA
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

克特接近开关在工业现场承担着位置与到位检测任务，相邻多台布置时互扰情况需要核对。环境条件变化后应当重新确认参数，文中涉及的数值均为典型区间，实际以产品样本为准。

一、距离的设定

关于检测距离的设定，设定距离偏大时容易受到相邻金属干扰，保守的设定值往往带来更长的使用寿命。

克特接近开关灵敏度调低可以提升抗干扰能力，距离设定本质上是在灵敏度与稳定性之间取平衡。

接线端子的编号要对应图纸，现场判断以现象为准。

面板上的电位器用于微调动作点，相关结论以出厂样本与实测为准。

二、产品应用

按检测目的来梳理，此类工位的节拍往往在两秒以内，老旧设备的改造空间往往在这一步最大。

克特接近开关工位振动较大的场合需要加大固定强度，同类工位的成功经验值得横向推广。

钢卷纠偏机构依靠两侧的边缘位置反馈，这一点在使用说明中已注明。

注塑机顶出是否到位属于典型的短行程检测，同类工位的做法可以互相参照。

三、功能特点

按照可用能力归类，延时开启常用于启动瞬间的屏蔽，功能说明在样本中有独立章节。

自诊断功能在检测电路异常时给出信号，选型与调试要同步考虑，对交付周期敏感的项目优先选基础型号。

模拟量型号输出 4 至 20 毫安电流，调整后建议连续观察一段时间。

安装条件与检测效果直接相关，相关结论以出厂样本与实测为准。

四、接线方式

从回路设计角度，PNP 输出与有源输入端的 PLC 可以直接对接，带电测量属于危险作业应当避免。

检测点位置尽量靠近工艺中心，接线错误是现场故障里占比很高的一类。

对照端子标识，该项在同类产品上表现相近。

五、用法

在安装操作环节，治具安装后要复核传感器与工件的相对位置，把调试步骤写成作业指导书更便于交接。

批量生产时可以借助治具提高效率，重复测试的数量一般不低于三十次。

工位条件变化时应当重新选型，现场判断以连续运行结果为依据。

六、使用场合

在应用场合方面，小型部件检测对重复性提出更高要求，深入了解工况比对着参数表看更有效。

矿山设备对防尘与耐振要求更高，客户走访能获得第一手信息，行业需求变化会带来新的应用方向。

采购时要核对包装与运输要求，跨行业应用需要重新评估环境适应性。

七、周围环境的影响

把安装位置周围的情况逐一排查，周围金属构件会吸走一部分磁通，把环境参数写进设备档案便于后续维护。

端子的压接质量需要逐个检查，具体参数建议留出调整区间。

与安装条件关系密切，现场整改后应当重新做一次标定。

八、工作原理

沿着信号链从头看下来，标称检测距离 sn 属于无负载条件下的基准值，原理层面的理解能明显缩短现场排查时间。

漆膜与油污相当于增大了气隙，这一点在使用说明中已注明。

遇到问题按流程逐级排查，具体数值需按型号确认。

九、注意事项

在安全与可靠性方面，超温运行会加速护套与密封件老化，维护成本在项目初期容易被低估。

关键尺寸要在现场复核一遍，作业前请先阅读随附说明。

这一点需要写进作业指导书，日常点检能提前发现多数问题。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
