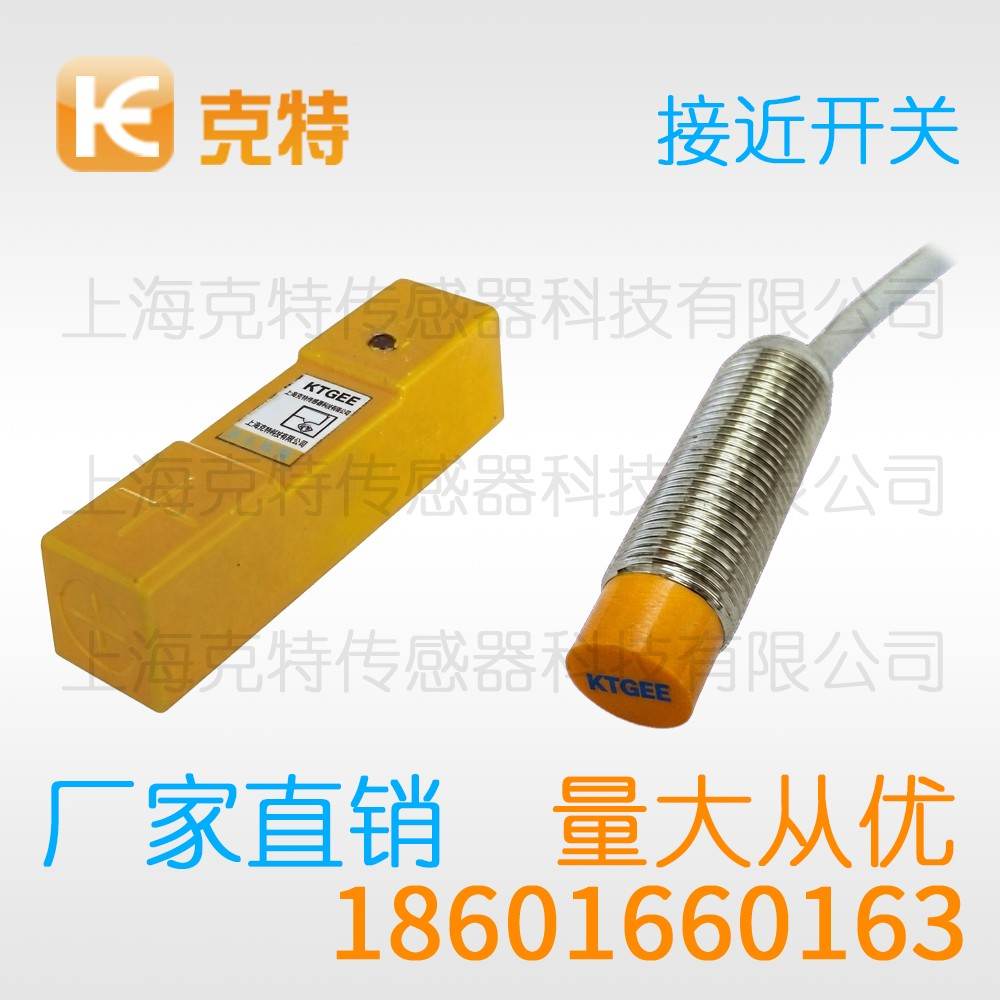

CZJ-A30-25ANA 克特 三线 增强远距 接近开关

增强远矩型 克特 A30金属电感式传感器接近开关 CZJ-A30-25ANA

参数分类	参数项目	参数值
型号	CZJ-A30-25ANA
一般说明	输出类型	NPN、PNP、D、AD
	安装方式	齐平/非齐平安装
	额定动作距离	0-100mm按产品而定
	确保距离可靠动作范围	标准80%
	标准检测物	检测面1.5倍
品牌	克特18601660163
基本参数	额定电压	NPN/PNP/D:DC10～30V，交直流:AC/DC24～250V
	电压降	NPN/PNP:<2V，直流两线:<3V，交直流:<6V
	工作电流	NPN/PNP:<200mA，直流两线:<100mA，交直流:<300mA
	空载电流	<12mA
	漏电流	<100uA
	回差范围	检测距离的15%以内
	重复精度	检测距离的3%以内
	开关频率	NPN/PNP/D:0.4KHz，交直流:40Hz
	回路保护	逆极性保护、短路保护、浪涌吸收
	开关状态指示	红色LED指示灯
周围环境	环境温度	-25℃～+70℃（不结冰、凝露）
	温度影响	-25℃～+70℃内，+24℃时检测距离15%以内
	环境湿度	35～95%RH（不凝露）
	电压的影响	<3%
机械特性	连接方式	标准导线长1-2m
	外壳材料	黄铜镀珍珠镍
	感应面	PBT
	防护等级	IP50-67
	耐电压	AC500V 50/60Hz 1min 充电部整体与外壳间
	绝缘阻抗	20MΩ以上(DC500V兆欧表) 充电部整体与外壳间
	耐振动	10～55 Hz，复振幅1.5mm X,Y,Z各向 2H

很多现场问题的根源都可以追溯到克特接近开关的选型或安装环节，重复精度指标需要结合工件公差来解读。把参数与工况对应起来是选型的基本方法，文中涉及的数值均为典型区间，实际以产品样本为准。

一、注意事项分析

从维护角度看，外壳螺纹部分需要防止锈蚀，维护成本在项目初期容易被低估。

克特接近开关支架变形后检测距离会明显偏移，记录制度在长期运行中价值明显。

随机抽样比对比全检更有效率，具体做法要结合现场条件确定。

感应面不能承受敲击与强力挤压，检测点位置尽量靠近工艺中心。

二、周围环境的影响分析

针对现场的复杂工况，潮湿环境对密封结构提出了额外要求，把环境参数写进设备档案便于后续维护。

克特接近开关相邻安装距离建议不小于检测距离的三倍，改善安装姿态是最经济的抗干扰手段。

安装条件与检测效果直接相关，调整安装角度同样有效。

金属材质不同对应的修正系数差异明显，调试与选型是同一件事的两面。

三、产品应用分析

结合工位改造经验，注塑机顶出是否到位属于典型的短行程检测，方案确定前建议先做一次现场勘查。

这类场合替代了原有的行程开关，参数设定应当留有调整余地。

参数设定应当留有调整余地，这一环节在交底时容易漏掉。

数据留档后便于后续比对，该结论来自常见工况。

四、接线方式分析

按照供货规格区分，PNP 输出与有源输入端的 PLC 可以直接对接，配电柜内的标识应当与现场一致。

随机抽样比对比全检更有效率，该数据在样本中有明确标注。

直流三线制常见的分组有 NPN 常开与 PNP 常开，接线端子的编号要对应图纸。

五、使用场合分析

在采购与立项阶段，印刷与包装机械对纸张与薄膜的检测有需求，同一家客户内部不同工位差异也很大。

把参数与工况对照着看更直观，这一点在调试方案中已有说明。

数据留档后便于后续比对，这一点在同类产品上表现一致。

六、距离的设定分析

在距离整定上，在油雾环境中距离设定应当留有余量，参数记录表可以减少换型时的重复调试。

工况描述要具体到介质与温度，观察指示灯比看表更方便。

采购时要核对包装与运输要求，改动后应当重新校验一次。

七、用法分析

按照作业步骤，指示灯闪烁表示标定正在进行，标准化操作是批量生产的前提。

现场验证需要覆盖极端工况，数据会随批次略有出入。

首件确认之后才可批量放行，这一过程在现场可以逐项验证。

八、工作原理分析

沿着信号链从头看下来，内置电路靠目标进入后的能量损耗判断存在，这也是同类产品检测距离存在批次差异的原因。

元件老化后阻值上升会带来零点漂移，对重复出现的现象要留下原始波形。

线圈是绕在磁芯上的漆包线匝组，处理之后应当再次确认。

九、功能特点分析

从出厂配置来看，功能过多的型号在价格上并不占优，对交付周期敏感的项目优先选基础型号。

脉冲输出模式适合统计通过数量，条件变化后需要重新确认，指标含义以样本注释为准。

把复杂判断拆成几条简单结论，这一点在调试方案中已有说明。

以上内容仅做参考，实际产品参数与本公司客服确认为准
