CZJ-A12M-4ALA 克特 二线 增强远距 接近开关

克特接近开关的价格差距，多体现在防护与一致性上，现场记录动作点与复位点有助于后续复核。现场经验比样本参数更值得参考。

端子定义搞错，运行时就会表现为信号异常，两线制把负载串进回路即可，检修前先确认零电压。

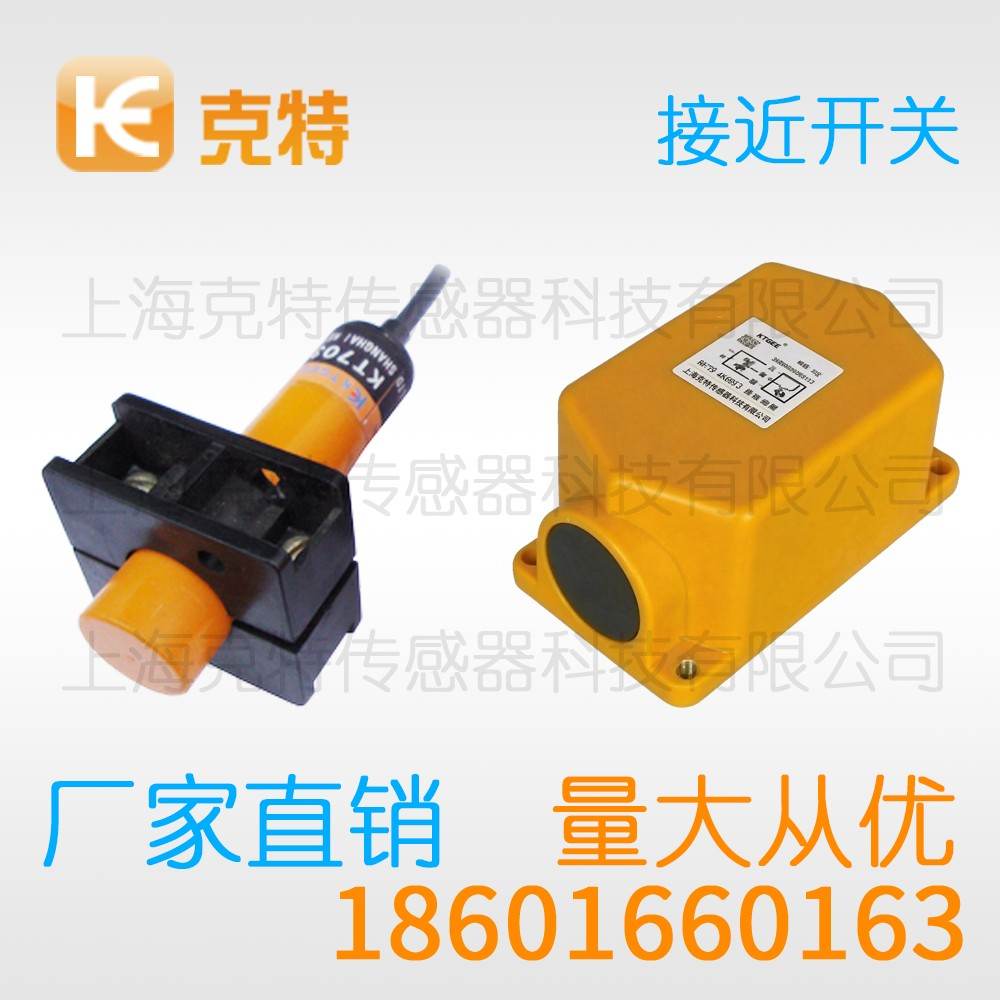

增强远矩型 克特 A12金属电感式传感器接近开关 CZJ-A12M-4ALA

NPN NO
NPN NC
PNP NO
PNP NC
型号	CZJ-A12M-4ALA
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

采购与使用环节中，克特接近开关的匹配度直接影响设备运行，电位器整定与示教功能决定了调试效率的高低。现场调试的记录同样重要，把上述内容理解透彻，日常使用中的问题大多可以自行判断。

一、产品应用

在产线定位环节，安装空间有限时更倾向于选择短身型结构，老旧设备的改造空间往往在这一步最大。

克特接近开关注塑机顶出是否到位属于典型的短行程检测，工位清单完备后方案基本可以定稿。

克特接近开关常被用于确认液压缸是否走到位，这一点在验收环节会再核对。

整理工位清单是第一步，处理之后建议完整记录一次。

二、距离的设定

在距离整定上，设定值一般取铭牌距离的七成左右，标定值的复核应当纳入点检内容。

克特接近开关对短行程场合可以采用最小距离加偏置，参数记录表可以减少换型时的重复调试。

更换传感器后整定值需要重新确认，接地方式要与设备整体一致。

结合现场间隙，取值范围在资料中有区间。

三、注意事项

实际操作过程中，搬运时应避免跌落与挤压，记录制度在长期运行中价值明显。

校验周期建议结合生产节拍确定，备件管理直接影响修复速度。

强腐蚀环境需要缩短点检间隔，数据留档后便于后续比对。

带电操作存在触电与设备损坏的风险，这一步常被安排在最后。

四、功能特点

从产品功能列表看，部分型号提供 Teach 示教按键，带自诊断的产品便于远程运维。

验收时应当逐点核对，数值范围以实际测量为准。

工作状态指示用于快速判断输出是否导通，把判断依据写清楚更便于交接，把功能需求写进技术协议更稳妥。

五、接线方式

对现场施工人员来说，部分厂家采用红蓝黑三色标，调试记录里建议附上接线照片。

三线制产品把电源正端、输出端与负端分别引出，选型与调试要同步考虑，整改接线后故障往往能立即排除。

接地方式要与设备整体一致，调整后仍需观察一段时间。

六、用法

现场调试时，重复测试的数量一般不低于三十次，规范的操作能明显减少后续维护工作量。

现场判断以现象为准，熟练人员完成整轮调试通常在半小时以内。

固定螺丝的力矩要均匀，避免壳体受力不均，取值的余量要留在铭牌标注范围内。

七、使用场合

在采购与立项阶段，印刷与包装机械对纸张与薄膜的检测有需求，使用场合决定了选型的基本方向。

食品机械在灌装与包装环节使用较多，条件变化后需要重新确认，深入了解工况比对着参数表看更有效。

工程机械集中在油缸与液压缸位置检测，现场判断以实测现象为依据。

八、周围环境的影响

把安装位置周围的情况逐一排查，强光与强热源会加速护套材料老化，改善安装姿态是最经济的抗干扰手段。

焊装工位的干扰往往具有突发性，同一批次产品也建议分组使用。

空间狭窄时应核算侧向检测的衰减量，端子的压接质量需要逐个检查。

九、工作原理

沿着信号链从头看下来，高频振荡回路持续向周围空间辐射交变磁场，理解这条链路有助于快速判断误动作的根因。

二线制与三线制共用同一套感应前端，改造前后的动作点都要重新记录。

对短时过载要留有足够余量，现场判断以连续运行结果为依据。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
