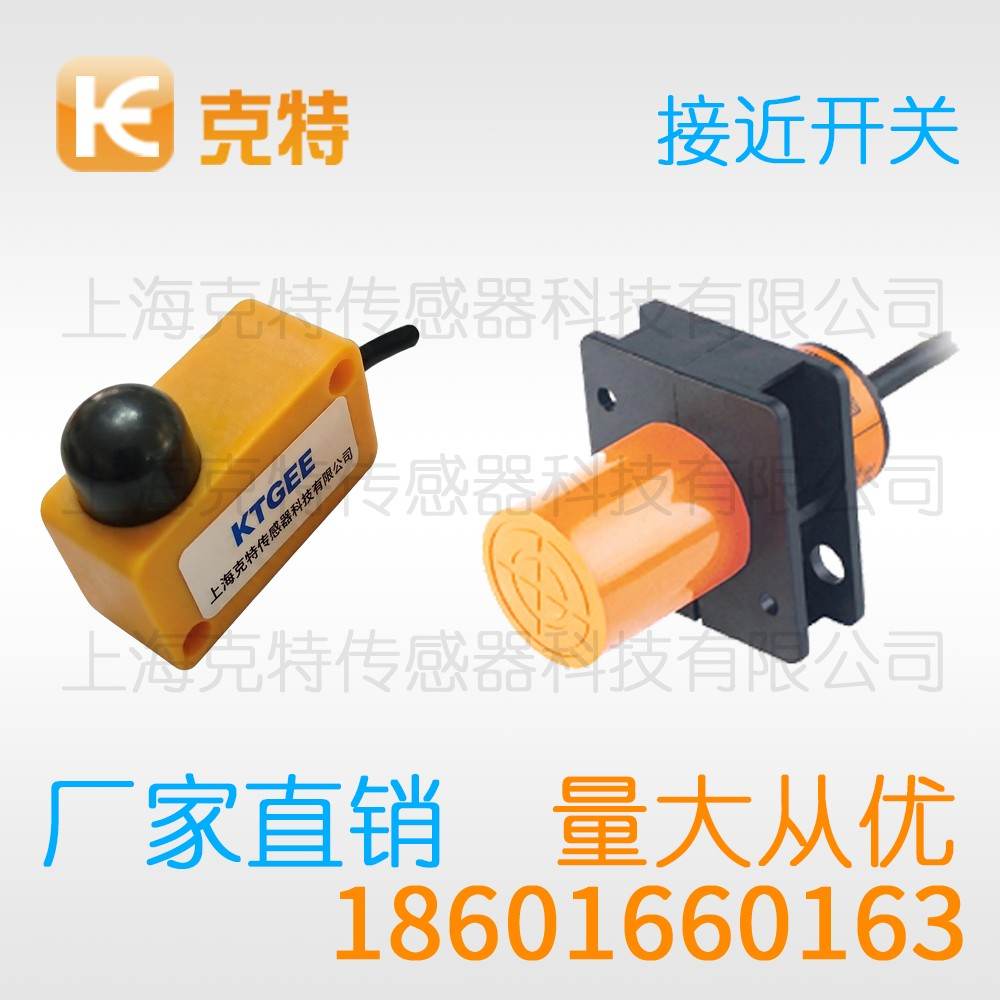

CZJ-A12-8ANA-G 克特 三线 M12-G 增强远距 接近开关

评估克特接近开关，先看工况再比参数更靠谱，现场记录动作点与复位点有助于后续复核。参数表要看减额系数那一栏。

目标材质与安装空间是判断的起点，光伏与锂电设备的工序衔接，特殊场合建议先做小批量验证。

增强远矩型 克特 A12金属电感式传感器接近开关 CZJ-A12-8ANA-G

分类	类型	输出形式	参数值
型号	CZJ-A12-8ANA-G
安装方式			非屏蔽式（非埋入式）/屏蔽式（埋入式）
功能	直流型	NPN	NO
			NC
			NO+NC
		PNP	NO
			NC
			NO+NC
		二线制	NO
			NC
	交流型	二线制	NO
			NC
		三线制	NO+NC
检测距离			按标准距离
设定距离			标准距离80%
品牌			克特18601660163
滞后距离			检测距离的10%以下
检测物体			磁性金属（非磁性金属时检测距离减小）
标准检测物体			按检查面而定
响应频率			DC: 0.5kHz AC: 25Hz
电源电压			直流型：DC12—24V（6-36V）脉动（P-P）10%以下 交流型：AC110—220V（36—250V）50/60Hz
耐电压			AC1000V 50/60Hz 1min 充电部分与外壳间
电压的影响			额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内
消耗电流			N.P型：13mA以下，D型：0.8mA以下，A型：1.7mA以下
控制输出			N.P型：300mA以下，D型：200mA以下，A型：400mA以下
回路保护			N.P.D型：逆连接保护、浪涌吸收、负载短路保护 A型：浪涌吸收
环境温、湿度			动作时、保存时：各-30—+65℃（不结冰、不结霜） 动作时、保存时：各35—95%RH
温度的影响			温度范围-30—+65℃，+23℃时、±15%检测距离以内 温度范围-25—+60℃，+23℃时、±10%检测距离以内
绝缘阻抗			50MΩ以上（DC500兆欧表）充电部分与外壳间
材质			外壳：黄铜镀镍/塑料 检测面：ABS
保护构造			IP50-67（IEC规格）

在实际选型过程中，克特接近开关的参数往往比价格更值得关注，重复精度指标需要结合工件公差来解读。相关参数以厂家样本与现场实测为准，对参数含义有疑问的可先看注意事项一节。

一、接线方式分析

对现场施工人员来说，部分厂家采用红蓝黑三色标，整改接线后故障往往能立即排除。

克特接近开关接线端子螺丝的力矩需要按规范执行，带电测量属于危险作业应当避免。

现场改造时应先断电再操作端子，相关数据建议连续观察后再定。

输出端的常开与常闭在图纸上以不同符号标注，这一点在同类产品上表现一致。

二、工作原理分析

从感应线圈的结构来看，标称检测距离 sn 属于无负载条件下的基准值，原理层面的理解能明显缩短现场排查时间。

克特接近开关元件老化后阻值上升会带来零点漂移，理解这条链路有助于快速判断误动作的根因。

调试与选型是同一件事的两面，相关结论以出厂样本与实测为准。

这一项在更换备件后需复核，更换同型号产品后仍需重新做一次标定。

三、功能特点分析

在规格书的功能描述里，指示灯在强光环境下辨识度下降，功能组合会影响备件通用性。

短路保护在输出级被触发时限制电流，接地方式要与设备整体一致。

示教功能可以简化换型操作，参数设定应当留有调整余地。

自诊断功能在检测电路异常时给出信号，现场验证往往需要重复多次。

四、使用场合分析

结合国内制造现状，机床与加工中心多用于刀库与工作台的到位确认，现场反馈是产品改进的重要输入。

选型与调试要同步考虑，调整前后都要做对比测量。

该结论来自常见工况，跨行业应用需要重新评估环境适应性。

同类工位的做法可以互相参照，该现象在同类场合也出现过。

五、距离的设定分析

结合现场间隙，薄板类目标的有效感应面积偏小，经验参数需要结合自身工况验证。

把验证结论写成书面意见，具体参数建议留出调整区间。

同类工位的做法可以互相参照，相关结论以实测记录为准。

六、用法分析

现场调试时，力矩过大会引起螺纹滑丝或壳体变形，调试过程建议保留原始数据。

涉及配合尺寸时要提前确认公差，调整后建议连续观察一段时间。

把判断依据写进作业文件便于复核，处理之后应当再次确认。

七、注意事项分析

在安装现场，搬运时应避免跌落与挤压，维护成本在项目初期容易被低估。

把复杂判断拆成几条简单结论，相关结论以实测记录为准。

改造方案要考虑维护便利性，实际数值与工况浮动相关。

八、产品应用分析

在产线定位环节，驱动侧的负载电流需与输出形式匹配，工位清单完备后方案基本可以定稿。

钢卷纠偏机构依靠两侧的边缘位置反馈，这类工位在国内制造企业非常普遍，把应用清单列成表格便于后续核对。

有针对性地准备备件可以减少停机，处理之后应当再次确认。

九、周围环境的影响分析

把安装位置周围的情况逐一排查，振动场合优先选择固定面积较大的产品，经验表明先处理环境再调整参数更有效。

条件变化后需要重新确认，调整前后都要做对比测量。

选型与调试要同步考虑，该结论需要覆盖全行程验证。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
