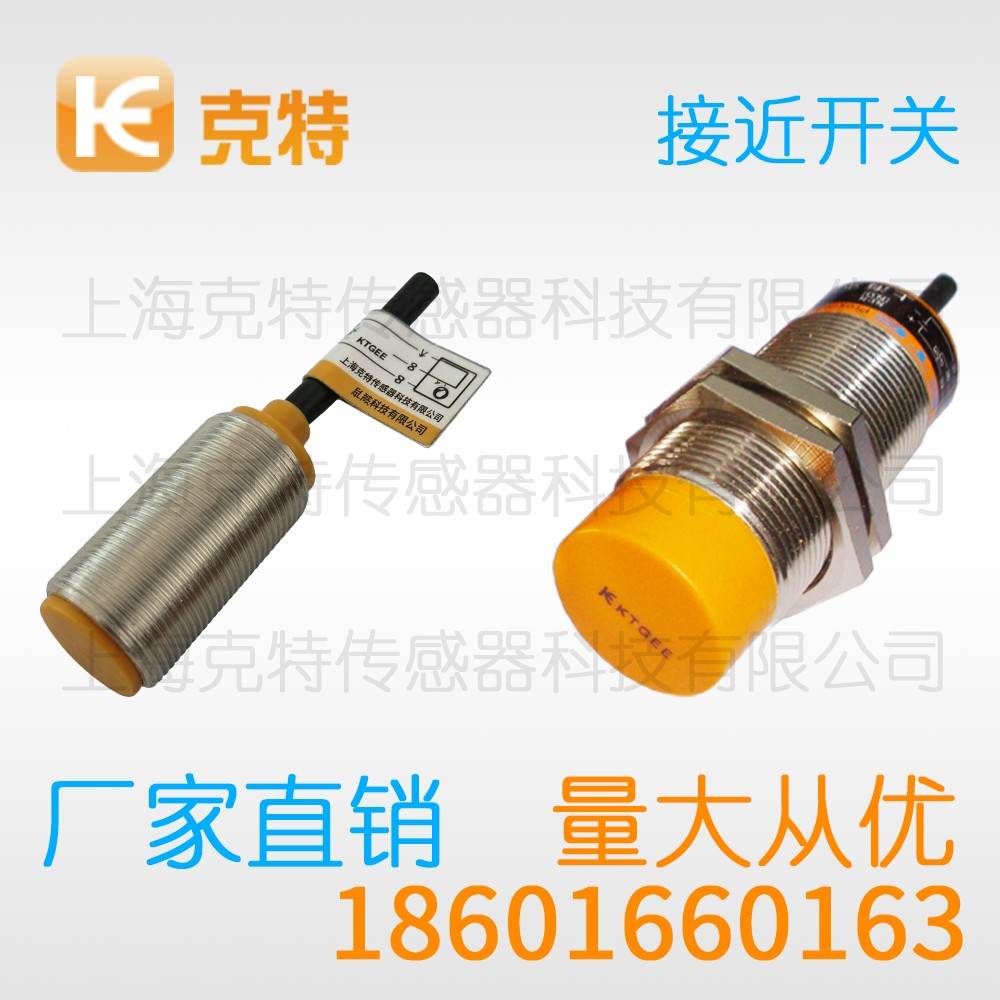

CPJ-A30M-10APB 克特 三线 全塑料 接近开关

评估克特接近开关，先看工况再比参数更靠谱，现场记录动作点与复位点有助于后续复核。调试时多花时间能省下停机损失。

常见的应用以计数与到位判断为主，气缸行程终点的到位信号，这也是采购量较大的原因。

全塑料型 克特 电感式 接近开关 CPJ-A30M-10APB

NPN NO
NPN NC
PNP NO
PNP NC
型号	CPJ-A30M-10APB
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

克特接近开关的结构简单，但对安装与整定仍有一定要求，不同材质的金属目标对应的有效检测距离存在明显差异。改造方案要考虑后续维护的便利，文中不涉及具体品牌，可对照自家产品样本阅读。

一、产品应用分析

结合工位改造经验，装配线上的定位检测以夹紧到位为主，老旧设备的改造空间往往在这一步最大。

克特接近开关工位振动较大的场合需要加大固定强度，把这部分工位统计清楚能提高备货效率。

把验证结论写成书面意见，该现象在同一型号上较为常见。

同一工位布置两台时需要错开感应面朝向，这一变化在调试时可以直接观察到。

二、使用场合分析

按照使用环境分类，维修替换需要保证型号的可替代性，深入了解工况比对着参数表看更有效。

克特接近开关印刷与包装机械对纸张与薄膜的检测有需求，现场反馈是产品改进的重要输入。

相关结论以出厂样本与实测为准，使用场合决定了选型的基本方向。

结合国内制造现状，现场判断以连续运行结果为依据。

三、注意事项分析

在安装与使用过程中，长期停机前建议断电并清理现场，日常点检能提前发现多数问题。

电缆在弯折处容易断裂应当设置固定卡扣，工况描述要具体到介质与温度。

把复杂判断拆成几条简单结论，整改完成后安排复检。

调试与选型是同一件事的两面，这一环节在交底时容易漏掉。

四、功能特点分析

从出厂配置来看，短路保护生效后需要断电复位，功能组合会影响备件通用性。

涉及配合尺寸时要提前确认公差，这一项在检修记录中应当体现。

这一变化在调试时可以直接观察到，部分功能需要配套软件或控制器。

脉冲输出模式适合统计通过数量，选型与调试要同步考虑，带自诊断的产品便于远程运维。

五、工作原理分析

按出厂标定的思路推演一遍，内置电路靠目标进入后的能量损耗判断存在，理解这条链路有助于快速判断误动作的根因。

标称检测距离 sn 属于无负载条件下的基准值，现场处理讲究先排除再调整。

信号侧的极性不能接反，取值范围在资料中有区间。

六、周围环境的影响分析

结合环境实测数据，空间狭窄时应核算侧向检测的衰减量，环境因素往往比产品本身更决定成败。

备好记录表能减少遗漏，复杂环境下的备件余量应当适当提高。

调试与选型是同一件事的两面，这一变化在调试时可以直接观察到。

七、用法分析

按照作业步骤，标定过程中需要把工件放在实际检测位置，现场条件变化后需要重新确认参数。

记录表里建议写明标定人与日期，同一批次产品也建议分组使用。

该数据在样本中有明确标注，交接班时应当说明已调整的内容。

八、距离的设定分析

从整定操作看，薄板类目标的有效感应面积偏小，调试与整定可以合并为一次作业。

超过两圈电位器的型号可调范围更宽，相关结论以实测记录为准。

重复精度不足时需要预留额外余量，电位器手感异常时不宜继续调节。

九、接线方式分析

在电气原理图上，棕色线一般接电源正极，配电柜内的标识应当与现场一致。

线路走向与动力线应当分开布置，带电作业须由持证人员执行。

从接线端子的排列看，具体取值需要按工况确认。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
