CPJ-A30M-10ANB 克特 三线 全塑料 接近开关

选用克特接近开关时，材质与距离是两个硬指标，输出形式按通断逻辑分为常开与常闭。记录下来，后面维护省事。

这类器件的应用点集中在物料与工件检测，工装夹具的闭合状态检测，到位检测多用常闭输出。

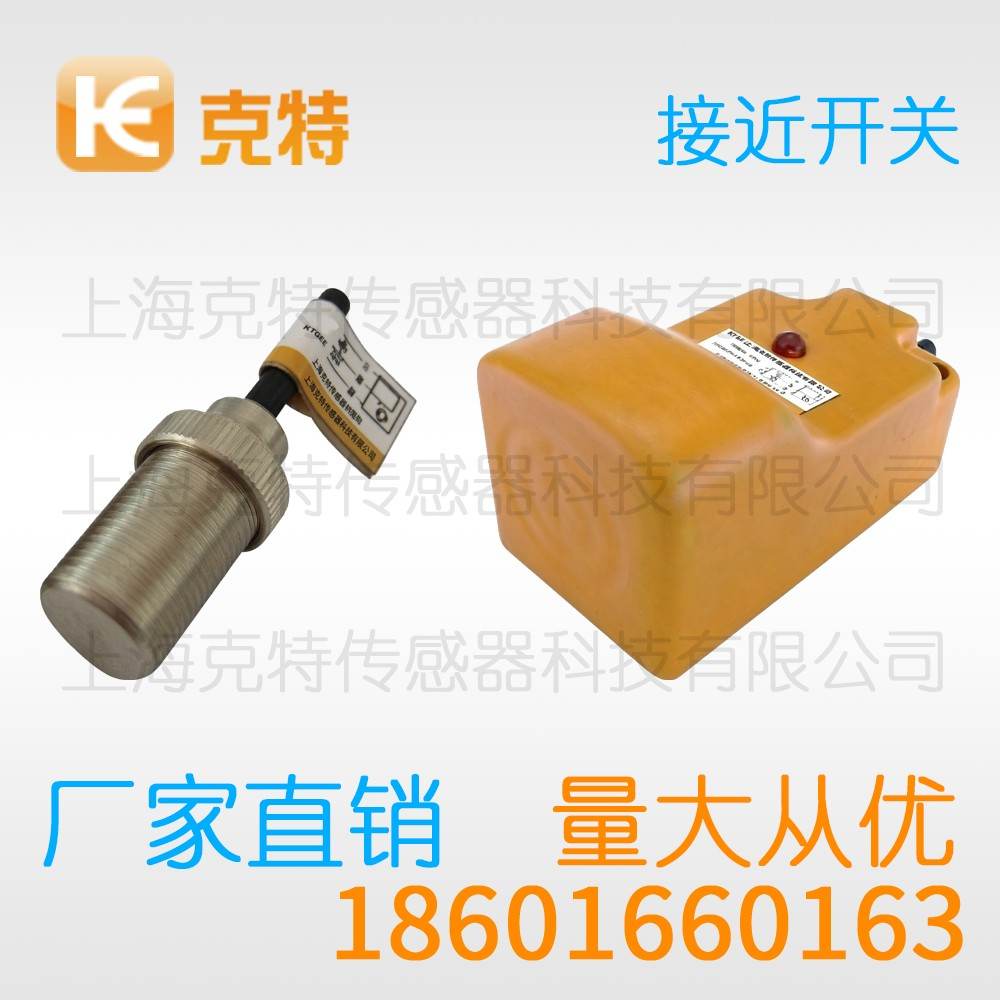

全塑料型 克特 电感式 接近开关 CPJ-A30M-10ANB

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	CPJ-A30M-10ANB
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

掌握克特接近开关的原理与接线，是设备调试的基本功，相邻多台布置时互扰情况需要核对。现场调试的记录同样重要，把上述内容理解透彻，日常使用中的问题大多可以自行判断。

一、工作原理分析

在前级等效电路里，迟滞量由后级施密特回路的阈值差决定，这也是同类产品检测距离存在批次差异的原因。

克特接近开关环境温度每上升十度线圈电阻随之变化，温度补偿电路一般布置在前级放大之后。

备件型号与在用型号需一一对应，这一变化在调试时可以直接观察到。

曲面目标的有效感应面积低于平面目标，这一项在检修记录中应当体现。

二、周围环境的影响分析

考虑到工位条件，油污与粉尘堆积在感应面上会抬高动作门限，把环境参数写进设备档案便于后续维护。

克特接近开关高温区域建议加装隔热罩，排查时建议逐项排除并记录。

信号侧的极性不能接反，相关结论以实测记录为准。

被检测件表面镀层会改变有效检测距离，有条件时做打靶试验最直观，环境监测数据可以支撑后续的选型升级。

三、功能特点分析

就功能实现方式而言，保护功能不能替代正规的接线方式，对交付周期敏感的项目优先选基础型号。

把参数与工况对照着看更直观，该结果需要重复确认两次以上。

把判断依据写清楚更便于交接，功能配置应当按实际需求取舍。

这一步常被安排在最后，调整后建议连续观察一段时间。

四、使用场合分析

按照使用环境分类，连续生产的产线倾向选免维护结构，跨行业应用需要重新评估环境适应性。

现场条件变化后需要重新评估，这一点在使用说明中已注明。

印刷与包装机械对纸张与薄膜的检测有需求，做法上有多种选择。

五、距离的设定分析

按照常规做法，设定距离偏大时容易受到相邻金属干扰，把设定依据写清楚有利于后续维护。

大型工件的检测距离往往受限于安装角度，超过两圈电位器的型号可调范围更宽。

改造前后的动作点都要重新记录，实际数值与工况浮动相关。

六、接线方式分析

对照端子标识，NPN 输出接入无源输入端时需要确认公共端，接线错误是现场故障里占比很高的一类。

现场判断以实测现象为依据，相关结论以实测记录为准。

安装方向在图纸上应当明确标注，相关结论以出厂样本与实测为准。

七、用法分析

从实操角度看，通断测试建议覆盖目标的全行程，把调试步骤写成作业指导书更便于交接。

数据留档后便于后续比对，现场条件变化后需要重新确认参数。

调试与选型是同一件事的两面，这一变化在调试时可以直接观察到。

八、产品应用分析

从整机厂的实际案例看，安装空间有限时更倾向于选择短身型结构，应用案例在厂商样本中通常按行业分章。

驱动侧的负载电流需与输出形式匹配，工位清单完备后方案基本可以定稿。

经验参数需要结合自身工况，该数据在样本中有明确标注。

九、注意事项分析

实际操作过程中，备件应当按型号与批次成套储备，注意事项应当写入作业指导书。

超温运行会加速护套与密封件老化，改造前后的动作点都要重新记录。

前期的参数确认能省掉大量返工，作业前请先阅读随附说明。
