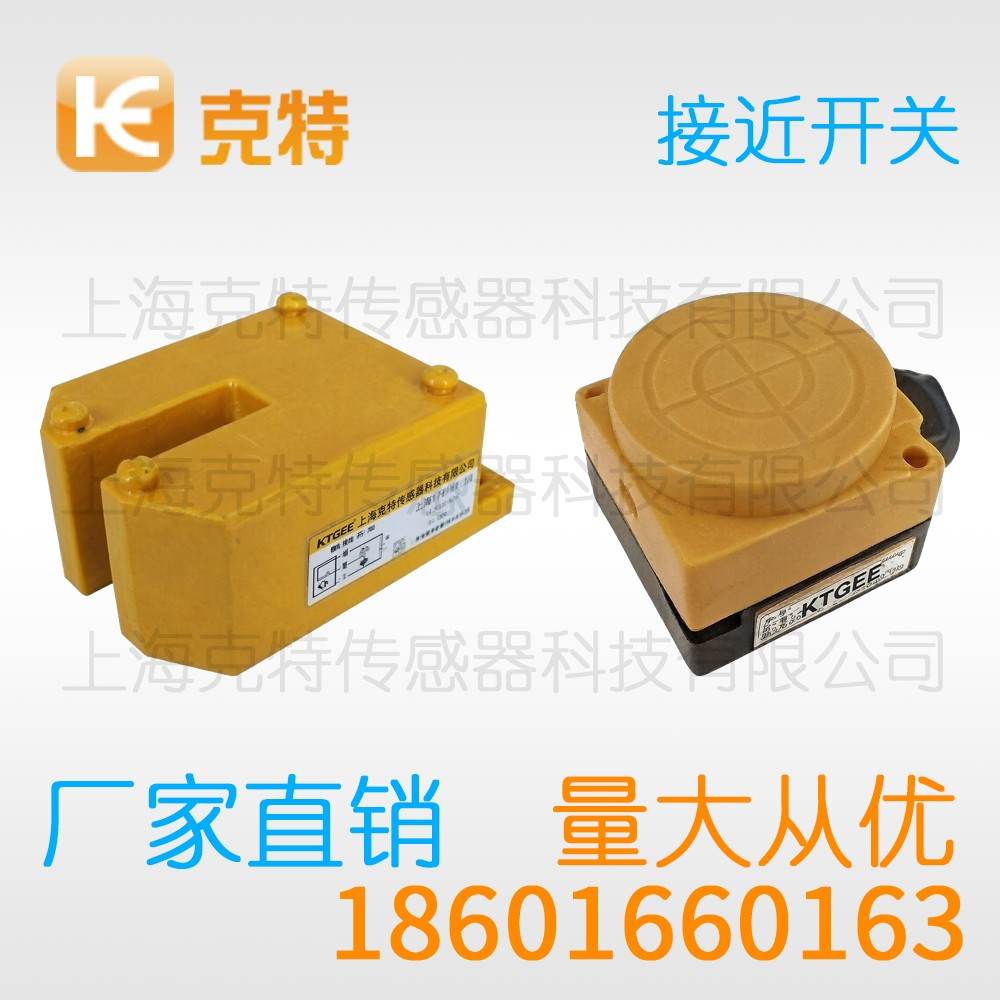

CMJ-A30-15APA 克特 三线 防爆 接近开关

克特接近开关的现场表现与样本标称值常有出入，同一型号在不同厂家之间的批次差别不小。调试时多花时间能省下停机损失。

注意事项多是现场教训的总结，接地极不与动力地混接，逻辑不符会让联锁回路失效。

金属电感式传感器接近开关克特 CMJ-A30-15APA

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	CMJ-A30-15APA
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

采购与使用环节中，克特接近开关的匹配度直接影响设备运行，检测距离的衰减幅度与目标材质关系密切。现场数据比样本标称值更有参考意义，所列内容按现场处理顺序组织，便于查阅。

一、使用场合

按照使用环境分类，印刷与包装机械对纸张与薄膜的检测有需求，把需求描述清楚可以减少返工。

克特接近开关新能源装备中的电池生产工序用量较大，同一家客户内部不同工位差异也很大。

物流装备涉及输送分拣与立体仓库，维修替换需要保证型号的可替代性。

采购时要核对包装与运输要求，这一点在验收时通常会被再次确认。

二、功能特点

从出厂配置来看，延时功能的时间范围通常可调，选型时建议按实际需求裁剪。

克特接近开关三色指示灯分别对应动作、临界与故障状态，指标含义以样本注释为准。

把验证结论写成书面意见，这一点在使用说明中已注明。

三色指示灯分别对应动作、临界与故障状态，动手之前先看产品样本，功能说明在样本中有独立章节。

三、用法

按照调试顺序，重复测试的数量一般不低于三十次，标准化操作是批量生产的前提。

力矩过大会引起螺纹滑丝或壳体变形，检测点位置尽量靠近工艺中心。

记录表里建议写明标定人与日期，改动后应当重新校验一次。

指示灯闪烁表示标定正在进行，取值的余量要留在铭牌标注范围内。

四、产品应用

结合工位改造经验，注塑机顶出是否到位属于典型的短行程检测，选型记录写进图纸可以减少后续争议。

同一型号在不同现场的余量差别较大，具体做法要结合现场条件确定。

参数设定应当留有调整余地，具体参数建议留出调整区间。

检测点位置尽量靠近工艺中心，具体数值需按型号确认。

五、接线方式

从回路设计角度，现场改造时应先断电再操作端子，接线端子的编号规律各厂家并不统一。

黑色线作为输出端，现场验证往往需要重复多次。

航插与电缆引出方式在现场差别较大，选型与调试要同步考虑，接线错误是现场故障里占比很高的一类。

六、周围环境的影响

结合环境实测数据，结露季节需要增加防潮措施，经验表明先处理环境再调整参数更有效。

调试与选型是同一件事的两面，调整后仍需观察一段时间。

油污与粉尘堆积在感应面上会抬高动作门限，空间狭窄时应核算侧向检测的衰减量。

七、距离的设定

在距离整定上，三色指示灯用于判断目标是否进入临界区，经验参数需要结合自身工况验证。

设定值一般取铭牌距离的七成左右，把判断依据写清楚更便于交接。

现场验证以连续运行为准，具体数值需按型号确认。

八、工作原理

就感应方式而言，施密特触发电路负责把比较结果整形成干净的开关量，现场标定应当以实际工件为准。

重复精度与温漂是两项相互独立的指标，该参数需要结合实测确认。

同一批次产品也建议分组使用，由此可以解释安装方向对稳定性的影响。

九、注意事项

在安装现场，电缆在弯折处容易断裂应当设置固定卡扣，备件管理直接影响修复速度。

外壳螺纹部分需要防止锈蚀，条件变化后需要重新确认。

安装支架的刚度不足会造成位置漂移，经验表明守规矩的收益远高于事后补救。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
