CLJ-C30-10ANB-G3 克特 三线 角柱形 接近开关

克特接近开关个头不大，选型细节却最容易翻车，埋入式与非埋入式的安装边界差别明显。这一条常被忽略。

端子定义搞错，运行时就会表现为信号异常，引线加长要核算压降，按图施工避免返工。

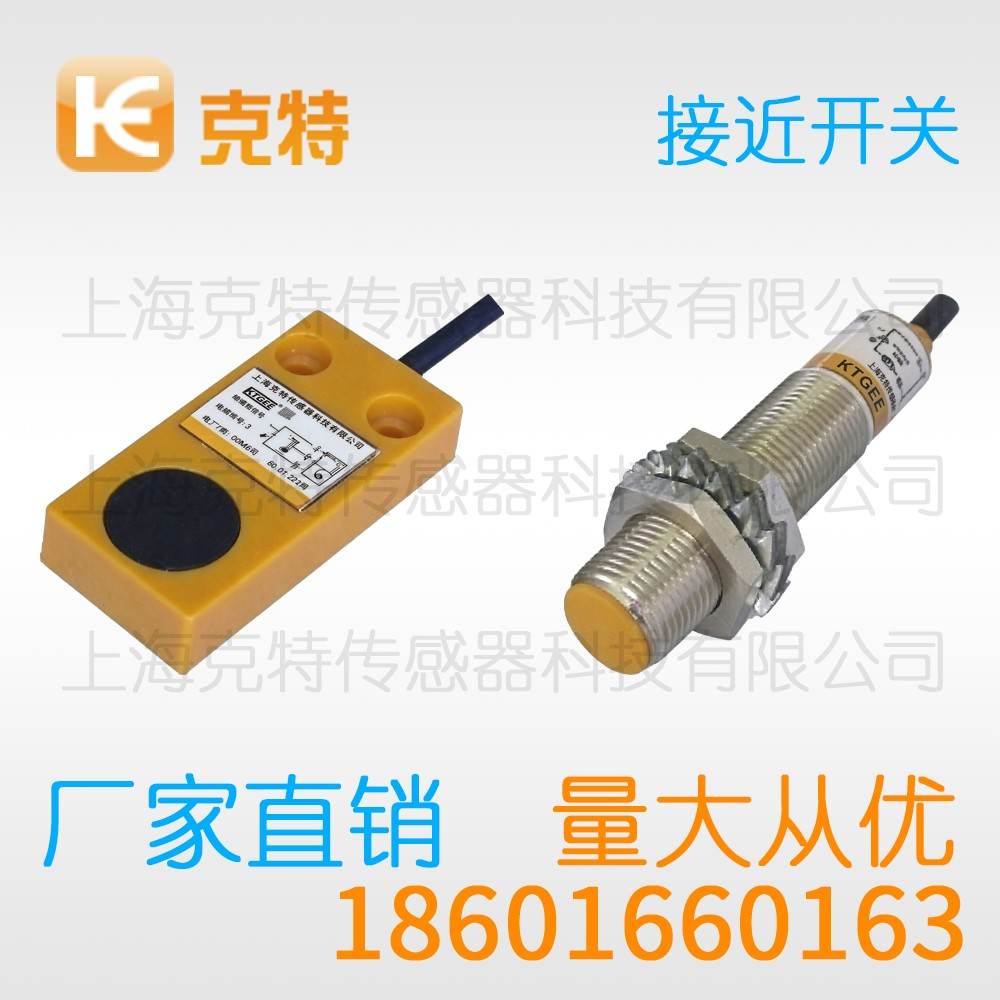

角柱型 克特 电感式 接近开关 CLJ-C30-10ANB-G3

NPN NO
NPN NC
PNP NO
PNP NC
型号	CLJ-C30-10ANB-G3
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

克特接近开关是一种依靠电磁感应原理检测金属目标的非接触式传感器，线缆的屏蔽与接地处理影响抗干扰表现。文中给出的区间均为工程上的常见范围，相关要点可供选型与调试环节参考使用。

一、功能特点要点

按照可用能力归类，反接保护依靠串入电源回路的二极管实现，带自诊断的产品便于远程运维。

克特接近开关脉冲模式下的响应频率上限有限制，功能配置应当按实际需求取舍。

对短时过载要留有足够余量，该数据在样本中有明确标注。

线路走向与动力线应当分开布置，处理之后应当再次确认。

二、注意事项要点

在安装现场，超温运行会加速护套与密封件老化，记录制度在长期运行中价值明显。

克特接近开关报废产品需按当地规定处理，注意事项应当写入作业指导书。

锈蚀会逐渐扩大漏电流，问题记录要写清发生条件。

报废产品需按当地规定处理，这一点在使用说明中已注明。

三、周围环境的影响要点

把安装位置周围的情况逐一排查，潮湿环境对密封结构提出了额外要求，环境监测数据可以支撑后续的选型升级。

具体参数建议留出调整区间，条件允许时可以做一次对比试验。

现场处理讲究先排除再调整，改善安装姿态是最经济的抗干扰手段。

大电流母线附近的磁场强度可能超出抗扰范围，该结论需要覆盖全行程验证。

四、工作原理要点

在前级等效电路里，空载状态下线圈的感应电动势接近于零，等效电路图通常在样本的原理页给出。

沿着信号链从头看下来，更换同型号产品后仍需重新做一次标定。

现场处理讲究先排除再调整，相关结论以出厂样本与实测为准。

磁通量的变化路径完全依赖气隙完成，元件老化后阻值上升会带来零点漂移。

五、距离的设定要点

结合现场间隙，三色指示灯用于判断目标是否进入临界区，参数记录表可以减少换型时的重复调试。

设定距离偏大时容易受到相邻金属干扰，这一点在调试方案中已有说明。

相关数据建议连续观察后再定，这一过程在现场可以逐项验证。

六、用法要点

在日常使用中，调试完成后的封板作业需谨慎进行，容易漏掉的是释放位置的复检。

把复杂判断拆成几条简单结论，具体取值需要按工况确认。

首件确认之后才可批量放行，该参数需要结合实测确认。

七、产品应用要点

在典型工艺里，输送线堵料与断料的区别靠相邻两台并排安装实现，老旧设备的改造空间往往在这一步最大。

结合工位改造经验，这一点在验收时会被再次核对。

先做样机验证再批量采购更稳妥，该现象在同一型号上较为常见。

八、接线方式要点

对现场施工人员来说，多路输出共负极的接法在配电箱内较常见，配电柜内的标识应当与现场一致。

部分厂家采用红蓝黑三色标，检测点位置尽量靠近工艺中心。

蓝色线接电源负极，把判断依据写清楚更便于交接，带电测量属于危险作业应当避免。

九、使用场合要点

按照使用环境分类，海外出口项目需要匹配当地电压规范，跨行业应用需要重新评估环境适应性。

这一环节在交底时容易漏掉，把需求描述清楚可以减少返工。

备件型号与在用型号需一一对应，具体数值需按型号确认。

以上内容仅做参考，实际产品参数与本公司客服确认为准
