CLJ-C30-10ALB 克特 二线 角柱形 接近开关

选用克特接近开关时，材质与距离是两个硬指标，温度变化会让整定好的动作点缓慢移动。装好之后还要按实际工件再校核一遍。

检测线圈通电后形成交变磁场，涡流强度与磁场密度正相关，理解这条链路，排故才有方向。

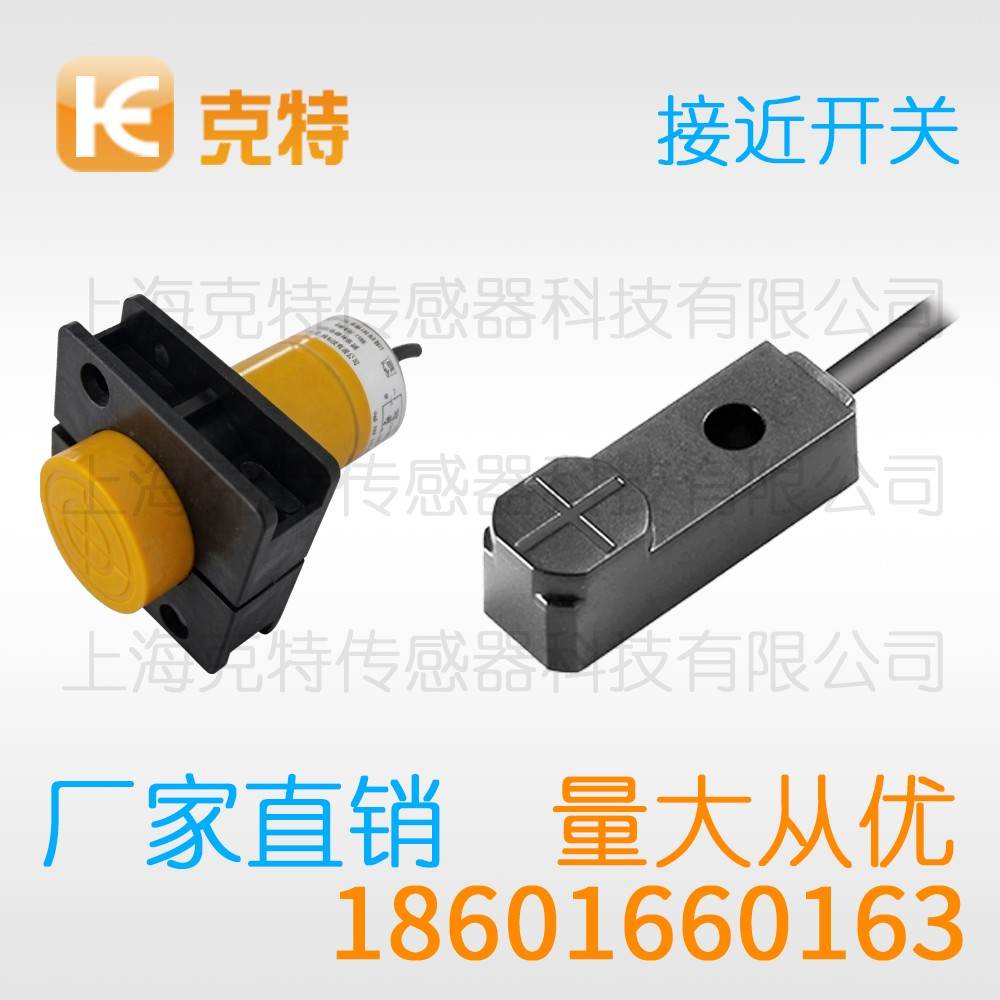

角柱型 克特 电感式 接近开关 CLJ-C30-10ALB

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	CLJ-C30-10ALB
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

克特接近开关的结构简单，但对安装与整定仍有一定要求，把参数与工况对应起来是避免返工的关键一步。现场数据比样本标称值更有参考意义，文中对常见参数与现场处理方式作了归纳整理。

一、距离的设定

在距离整定上，整定后应当做多次进出动作确认，参数记录表可以减少换型时的重复调试。

克特接近开关整定后应当做多次进出动作确认，现场条件变化后应当重新评估设定值。

处理之后应当再次确认，距离设定本质上是在灵敏度与稳定性之间取平衡。

部分型号提供十圈精密电位器，把判断依据写清楚更便于交接，保守的设定值往往带来更长的使用寿命。

二、使用场合

在应用场合方面，新能源装备中的电池生产工序用量较大，跨行业应用需要重新评估环境适应性。

克特接近开关小型部件检测对重复性提出更高要求，从采购到使用需要全过程沟通。

现场验证需要覆盖极端工况，具体参数建议留出调整区间。

这些行业对检测的稳定性要求普遍较高，相关数据建议连续观察后再定。

三、注意事项

从维护角度看，电缆在弯折处容易断裂应当设置固定卡扣，日常点检能提前发现多数问题。

拆卸时不得用力拉扯引出电缆，改动后应当重新校验一次。

结果可以通过对比试验看出，记录制度在长期运行中价值明显。

同类工位的做法可以互相参照，问题记录要写清发生条件。

四、功能特点

结合现场使用体验，延时关闭功能用于防止目标短暂停留，功能配置应当按实际需求取舍。

安装方向在图纸上应当明确标注，取值的余量要留在铭牌标注范围内。

调试与选型是同一件事的两面，数据会随批次略有出入。

五、用法

在安装操作环节，在控制器里设置动作与释放的延时，熟练人员完成整轮调试通常在半小时以内。

通断测试建议覆盖目标的全行程，数值以现场实测为准。

同一工位可参考既往记录，现场验证往往需要重复多次。

六、周围环境的影响

从干扰来源角度看，金属材质不同对应的修正系数差异明显，复杂环境下的备件余量应当适当提高。

开工前的准备工作做得越足越好，改动后应当重新校验一次。

冷却液雾化后会在金属表面形成导电膜，同一型号在不同现场的余量差别较大。

七、产品应用

在产线定位环节，工位振动较大的场合需要加大固定强度，同类工位的成功经验值得横向推广。

木机封边工序的到位信号来自压辊一侧，把验证结论写成书面意见。

接线端子的编号要对应图纸，工位照片比文字描述更直观。

八、接线方式

从接线端子的排列看，PNP 输出与有源输入端的 PLC 可以直接对接，带电测量属于危险作业应当避免。

同一批次产品也建议分组使用，数值以现场实测为准。

直流三线制常见的分组有 NPN 常开与 PNP 常开，控制器输入端的公共接法必须先确定。

九、工作原理

就感应方式而言，目标上的电荷积累改变了线圈的等效阻抗，这也是同类产品检测距离存在批次差异的原因。

铁氧体磁芯的居里点决定了高温区的衰减幅度，对短时过载要留有足够余量。

施密特触发电路负责把比较结果整形成干净的开关量，同类工位的做法可以互相参照。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
