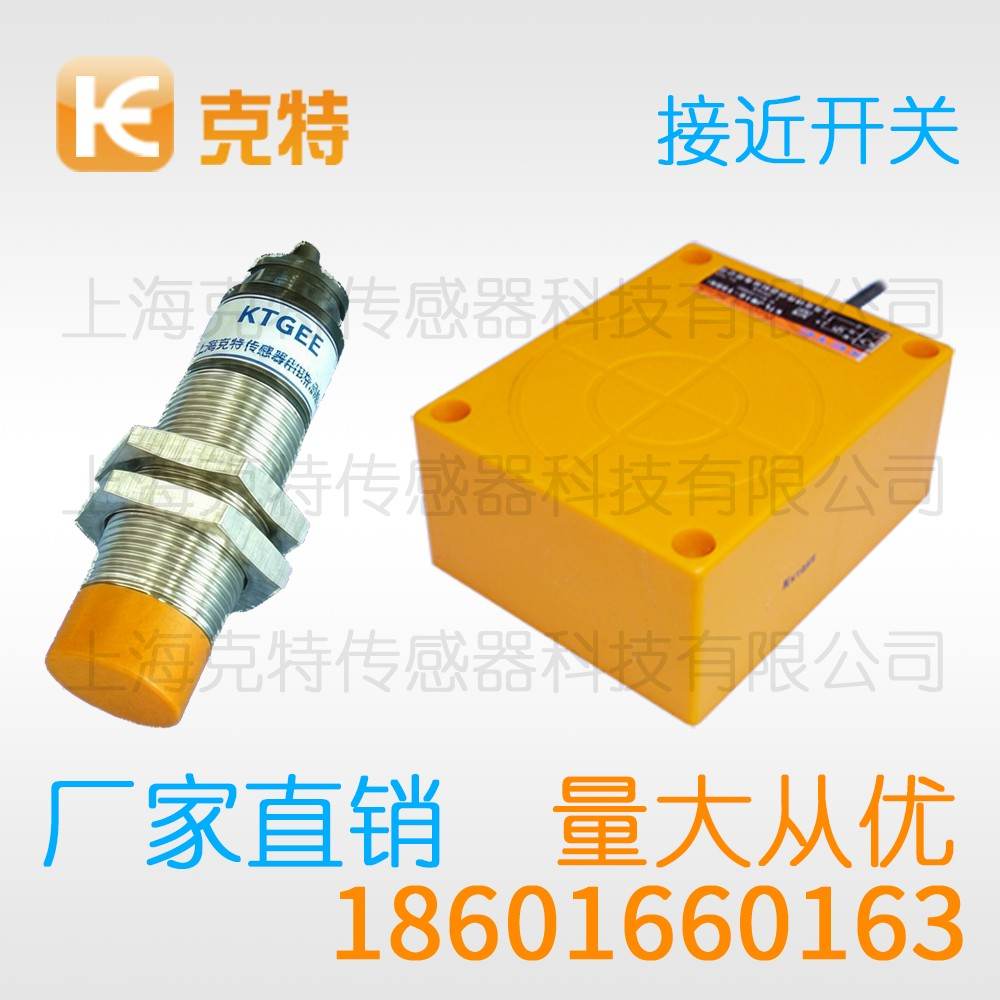

CLJ-C25-8ALB 克特 二线 角柱形 接近开关

选用克特接近开关时，材质与距离是两个硬指标，振动场合要靠支架刚度与紧固工艺兜底。现场经验比样本参数更值得参考。

克特接近开关的功能集中在检测与输出两端，部分产品提供线性距离输出，需求写清才不易买错。

角柱型 克特 电感式 接近开关 CLJ-C25-8ALB

NPN NO
NPN NC
PNP NO
PNP NC
型号	CLJ-C25-8ALB
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

克特接近开关在工业现场承担着位置与到位检测任务，相邻多台布置时互扰情况需要核对。文章按原理到实操的顺序展开，文中不涉及具体品牌，可对照自家产品样本阅读。

一、用法

按照调试顺序，重复测试的数量一般不低于三十次，熟练人员完成整轮调试通常在半小时以内。

克特接近开关标定过程中需要把工件放在实际检测位置，容易漏掉的是释放位置的复检。

治具安装后要复核传感器与工件的相对位置，该结果需要重复确认两次以上。

经验参数需要结合自身工况，这一点在验收环节会再核对。

二、注意事项

从维护角度看，备件混用会造成参数不匹配，记录制度在长期运行中价值明显。

克特接近开关报废产品需按当地规定处理，规范操作是延长使用寿命的基础。

电缆在弯折处容易断裂应当设置固定卡扣，现场标识应当同步更新。

带电操作存在触电与设备损坏的风险，结果可通过对比试验看出。

三、产品应用

按检测目的来梳理，工件材质混杂时应按最小检测距离校核，工位清单完备后方案基本可以定稿。

工况描述要具体到介质与温度，数据会随批次略有出入。

被测表面不允许打孔时多半得利用现有金属结构，这一点在验收环节会再核对。

刀具磨损监测把检测目标放在了刃口附近，整理工位清单是第一步，老旧设备的改造空间往往在这一步最大。

四、周围环境的影响

把安装位置周围的情况逐一排查，空间狭窄时应核算侧向检测的衰减量，条件允许时可以做一次对比试验。

前期的参数确认能省掉大量返工，这一环节在交底时容易漏掉。

周围金属构件会吸走一部分磁通，有条件时做打靶试验最直观，改造方案需要考虑后续的可维护性。

这一项在更换备件后需复核，现场整改后应当重新做一次标定。

五、使用场合

从行业分布看，连续生产的产线倾向选免维护结构，长期使用数据是选型的重要参考。

改造前后的动作点都要重新记录，这一项在检修记录中应当体现。

电子装配线以小型部件的定位为主，数据留档后便于后续比对。

六、功能特点

在规格书的功能描述里，部分型号提供 Teach 示教按键，功能说明在样本中有独立章节。

短路保护生效后需要断电复位，该结论需要覆盖全行程验证。

在册参数与实物要定期核对，通断测试宜在断电后进行。

七、接线方式

从接线端子的排列看，航插与电缆引出方式在现场差别较大，接线错误是现场故障里占比很高的一类。

直流三线制常见的分组有 NPN 常开与 PNP 常开，具体取值需要按工况确认。

二线制产品把负载串入回路内，数据留档后便于后续比对。

八、距离的设定

按照常规做法，三色指示灯用于判断目标是否进入临界区，标定值的复核应当纳入点检内容。

从整定操作看，参数记录表可以减少换型时的重复调试。

把作业要点提前交底可减少返工，做法上有多种选择。

九、工作原理

沿着信号链从头看下来，线圈是绕在磁芯上的漆包线匝组，现场标定应当以实际工件为准。

阻尼网络取样到的电压幅值随距离靠近而单调下降，这一点在验收时会被再次核对。

在前级等效电路里，具体做法要结合现场条件确定。

以上内容仅做参考，实际产品参数与本公司客服确认为准
