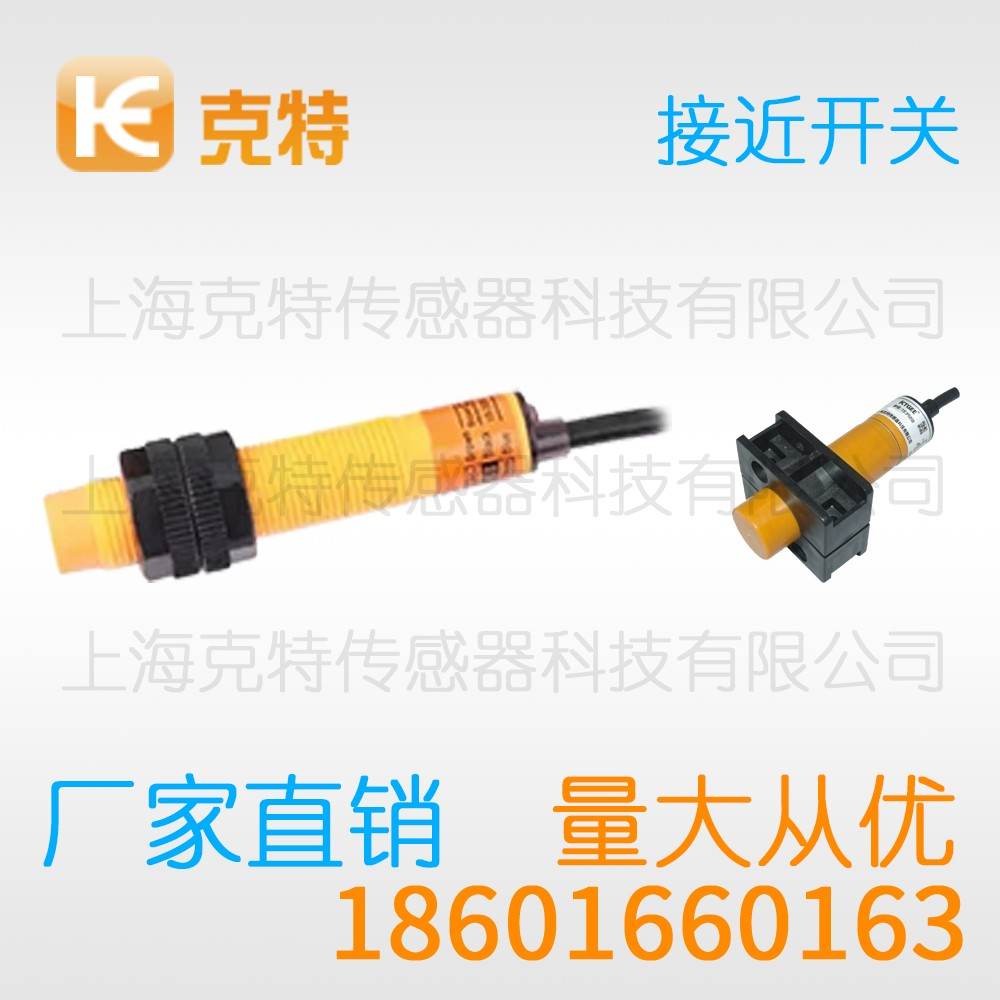

角柱型 克特 电感式 接近开关 CLJ-C17-5ANB-G3

NPN NO
NPN NC
PNP NO
PNP NC
型号	CLJ-C17-5ANB-G3
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买
