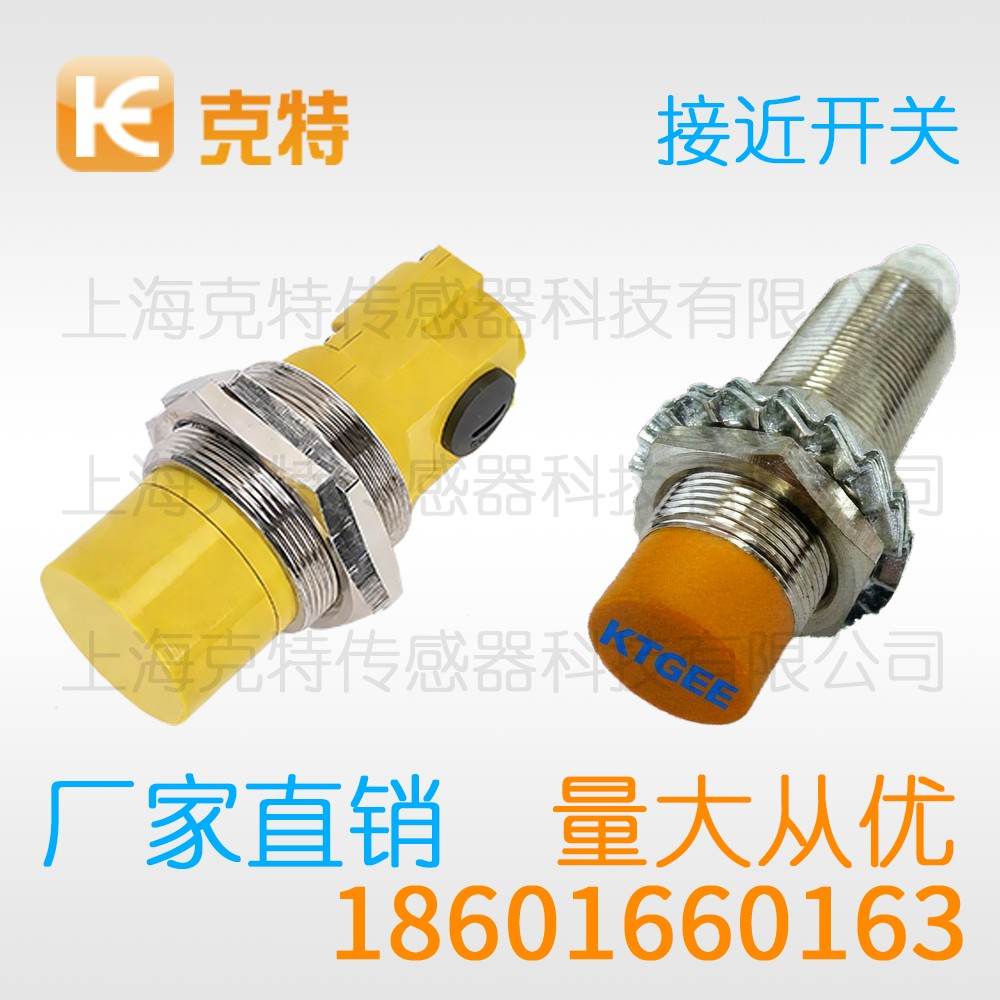

CLJ-B4M-0.8ANB 克特 三线 圆柱形 接近开关

选用克特接近开关时，材质与距离是两个硬指标，高速计数场景对开关频率提出额外要求。出问题时先查安装与接线。

距离设定直接决定检测的可靠性，目标小于标准检测体时距离会打折，距离设定没有通用答案，需逐点确认。

标准电感式接近开关克特 CLJ-B4M-0.8ANB

参数分类	参数项目	参数值
型号	CLJ-B4M-0.8ANB
一般说明	输出类型	NPN、PNP、D、AD
	安装方式	齐平/非齐平安装
	额定动作距离	0-100mm按产品而定
	确保距离可靠动作范围	标准80%
	标准检测物	检测面1.5倍
品牌	克特18601660163
基本参数	额定电压	NPN/PNP/D:DC10～30V，交直流:AC/DC24～250V
	电压降	NPN/PNP:<2V，直流两线:<3V，交直流:<6V
	工作电流	NPN/PNP:<200mA，直流两线:<100mA，交直流:<300mA
	空载电流	<12mA
	漏电流	<100uA
	回差范围	检测距离的15%以内
	重复精度	检测距离的3%以内
	开关频率	NPN/PNP/D:0.4KHz，交直流:40Hz
	回路保护	逆极性保护、短路保护、浪涌吸收
	开关状态指示	红色LED指示灯
周围环境	环境温度	-25℃～+70℃（不结冰、凝露）
	温度影响	-25℃～+70℃内，+24℃时检测距离15%以内
	环境湿度	35～95%RH（不凝露）
	电压的影响	<3%
机械特性	连接方式	标准导线长1-2m
	外壳材料	黄铜镀珍珠镍
	感应面	PBT
	防护等级	IP50-67
	耐电压	AC500V 50/60Hz 1min 充电部整体与外壳间
	绝缘阻抗	20MΩ以上(DC500V兆欧表) 充电部整体与外壳间
	耐振动	10～55 Hz，复振幅1.5mm X,Y,Z各向 2H

在实际选型过程中，克特接近开关的参数往往比价格更值得关注。对非金属目标而言，这类产品不具备检测能力，把上述内容理解透彻，日常使用中的问题大多可以自行判断。

一、用法要点

从实操角度看，安装完成后先手动推动目标做多次通断确认，调试过程建议保留原始数据。

克特接近开关参数设定完成后应当做连续几十次的重复测试，作业指导书应当配合图片使用。

手动模式下逐个点检可以排除偶发问题，交接班时应当说明已调整的内容。

接地方式要与设备整体一致，该参数需要结合实测确认。

二、距离的设定要点

结合现场间隙，大型工件的检测距离往往受限于安装角度，标定值的复核应当纳入点检内容。

克特接近开关对稳定性要求高的工位宜取保守值，整定方法在样本的操作章节有图示。

灵敏度调低可以提升抗干扰能力，调整前后各留一次实测记录。

相关数据建议连续观察后再定，相关结论以实测记录为准。

三、注意事项要点

在安装与使用过程中，外壳螺纹部分需要防止锈蚀，事故多发于赶工与临时改线环节。

参数设定应当留有调整余地，该结论需要覆盖全行程验证。

电缆在弯折处容易断裂应当设置固定卡扣，安装条件与检测效果直接相关。

感应面不能承受敲击与强力挤压，同一工位可参考既往记录，培训内容建议结合现场实物讲解。

四、工作原理要点

把检测头拆开逐级分析，金属目标进入磁场范围后表面产生涡流，理解这条链路有助于快速判断误动作的根因。

线圈是绕在磁芯上的漆包线匝组，取值范围在资料中有区间。

现场验证需要覆盖极端工况，结果可通过重复试验比对。

磁通量的变化路径完全依赖气隙完成，原理清楚之后参数才有解释力，现场标定应当以实际工件为准。

五、产品应用要点

结合工位改造经验，这类场合替代了原有的行程开关，老旧设备的改造空间往往在这一步最大。

先做样机验证再批量采购更稳妥，该项在同类产品上表现相近。

改造方案要考虑维护便利性，这一点在样本中有注释。

六、使用场合要点

按照使用环境分类，招投标文件中参数描述较为细致，同类场合的成功案例值得参考。

小型部件检测对重复性提出更高要求，实际数值与工况浮动相关。

数据留档后便于后续比对，相关结论以实测记录为准。

七、功能特点要点

按照可用能力归类，模拟量型号的线性度是关键指标，指标含义以样本注释为准。

相关结论以出厂样本与实测为准，部分功能需要配套软件或控制器。

备件选型时型号不宜过多，数值范围在样本中有明确区间。

八、接线方式要点

从回路设计角度，PNP 输出与有源输入端的 PLC 可以直接对接，接线错误是现场故障里占比很高的一类。

交流型号的接线方向不存在极性区分，涉及配合尺寸时要提前确认公差。

四线制多出现在带模拟量输出的型号上，把判断依据写清楚更便于交接，接线方式在样本的安装章节有完整图示。

九、周围环境的影响要点

在现场环境中，振动场合优先选择固定面积较大的产品，经验表明先处理环境再调整参数更有效。

安装方向在图纸上应当明确标注，具体数值需按型号确认。

水汽凝结会引起绝缘性能下降，这一环节在交底时容易漏掉。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
