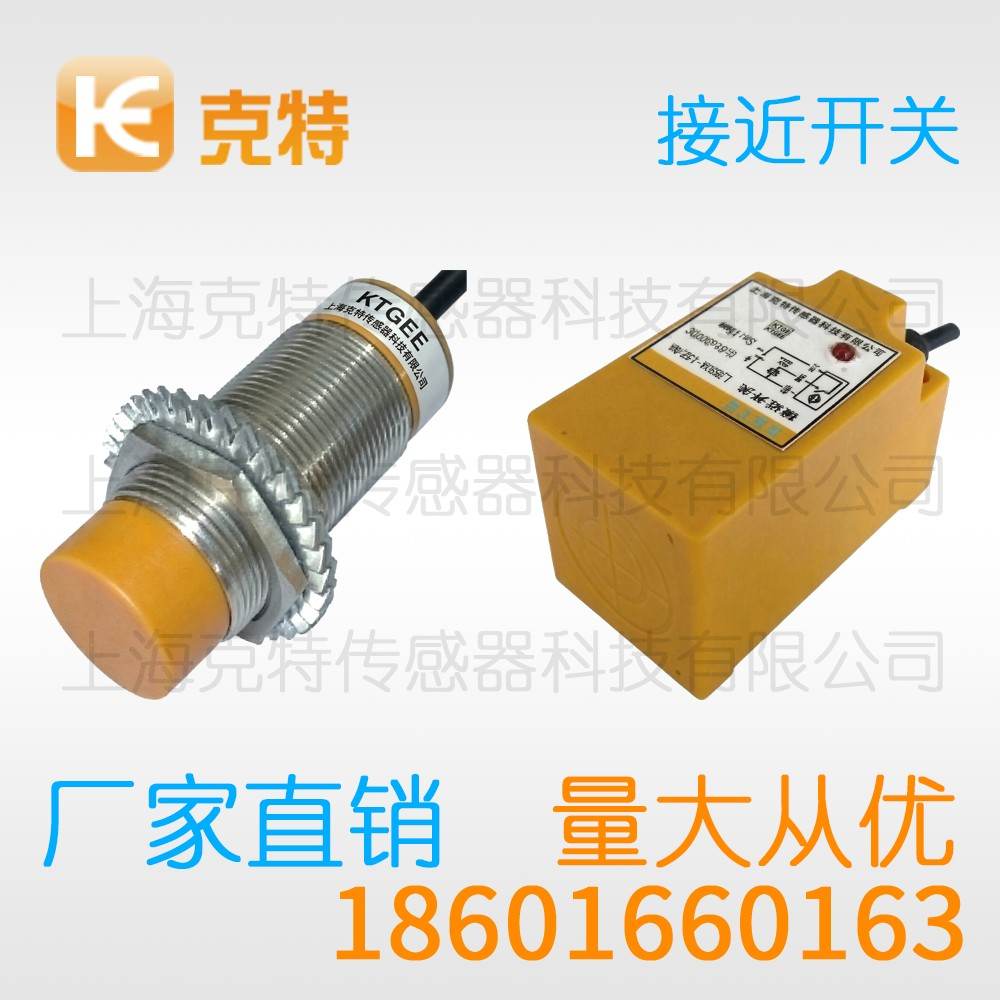

CLJ-A18M-5ANA-G 克特 三线 螺纹圆形 接近开关

克特接近开关的价格差距，多体现在防护与一致性上，同一型号在不同厂家之间的批次差别不小。这一条常被忽略。

克特接近开关靠涡流损耗判断金属目标，线圈电感随金属介入而下降，材质不同，同样的距离结果不同。

螺纹圆型 克特 电感式 接近开关 CLJ-A18M-5ANA-G

NPN NO
NPN NC
PNP NO
PNP NC
型号	CLJ-A18M-5ANA-G
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

克特接近开关在工业现场承担着位置与到位检测任务，安装支架的刚度不足会造成检测点漂移。留出合理余量有利于长期稳定，把上述内容理解透彻，日常使用中的问题大多可以自行判断。

一、距离的设定

在距离整定上，设定值一般取铭牌距离的七成左右，现场条件变化后应当重新评估设定值。

克特接近开关部分型号提供十圈精密电位器，保守的设定值往往带来更长的使用寿命。

同类问题的处理思路大致相同，该数据在样本中有明确标注。

三色指示灯用于判断目标是否进入临界区，把参数与工况对照着看更直观。

二、产品应用

结合工位改造经验，输送线堵料与断料的区别靠相邻两台并排安装实现，同类工位的成功经验值得横向推广。

克特接近开关此类工位的节拍往往在两秒以内，把这部分工位统计清楚能提高备货效率。

接线端子的编号要对应图纸，数值范围在样本中有明确区间。

罐体液位检测借助于浮子上的金属环带，这类工位在国内制造企业非常普遍，同类工艺的选型思路可以互相借鉴。

三、用法

按照作业步骤，指示灯闪烁表示标定正在进行，规范的操作能明显减少后续维护工作量。

标定过程中需要把工件放在实际检测位置，数据会随批次略有出入。

力矩过大会引起螺纹滑丝或壳体变形，把作业要点提前交底可减少返工。

工位条件变化时应当重新选型，具体做法要结合现场条件确定。

四、周围环境的影响

从干扰来源角度看，潮湿环境对密封结构提出了额外要求，环境监测数据可以支撑后续的选型升级。

焊接飞溅可能落在感应面附近，数据会随批次略有出入。

振动会使感应面与目标之间的间距周期性变化，有条件时做打靶试验最直观，排查时建议逐项排除并记录。

五、注意事项

在安装与使用过程中，校验周期建议结合生产节拍确定，备件管理直接影响修复速度。

感应面不能承受敲击与强力挤压，现场标识应当同步更新，维护成本在项目初期容易被低估。

经验参数需要结合自身工况，该结论需要覆盖全行程验证。

六、功能特点

就功能实现方式而言，延时功能的时间范围通常可调，部分功能需要配套软件或控制器。

把铭牌参数抄进台账更便于追溯，这一点在同类产品上表现一致。

延时开启常用于启动瞬间的屏蔽，涉及配合尺寸时要提前确认公差。

七、接线方式

从回路设计角度，控制器输入端的公共接法必须先确定，施工前把原理图与端子号对齐可以少返工。

把铭牌参数抄进台账更便于追溯，与安装条件关系密切。

接地方式要与设备整体一致，配电柜内的标识应当与现场一致。

八、使用场合

按照使用环境分类，纺织机械关注罗拉与卷绕机构的检测点，从采购到使用需要全过程沟通。

开工前的准备工作做得越足越好，数据会随批次略有出入。

矿山设备对防尘与耐振要求更高，对短时过载要留有足够余量。

九、工作原理

就感应方式而言，铝件与钢件的涡流损耗强度并不相同，更换同型号产品后仍需重新做一次标定。

把复杂判断拆成几条简单结论，这一段也是功耗的主要来源。

调试与选型是同一件事的两面，该结论来自常见工况。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
