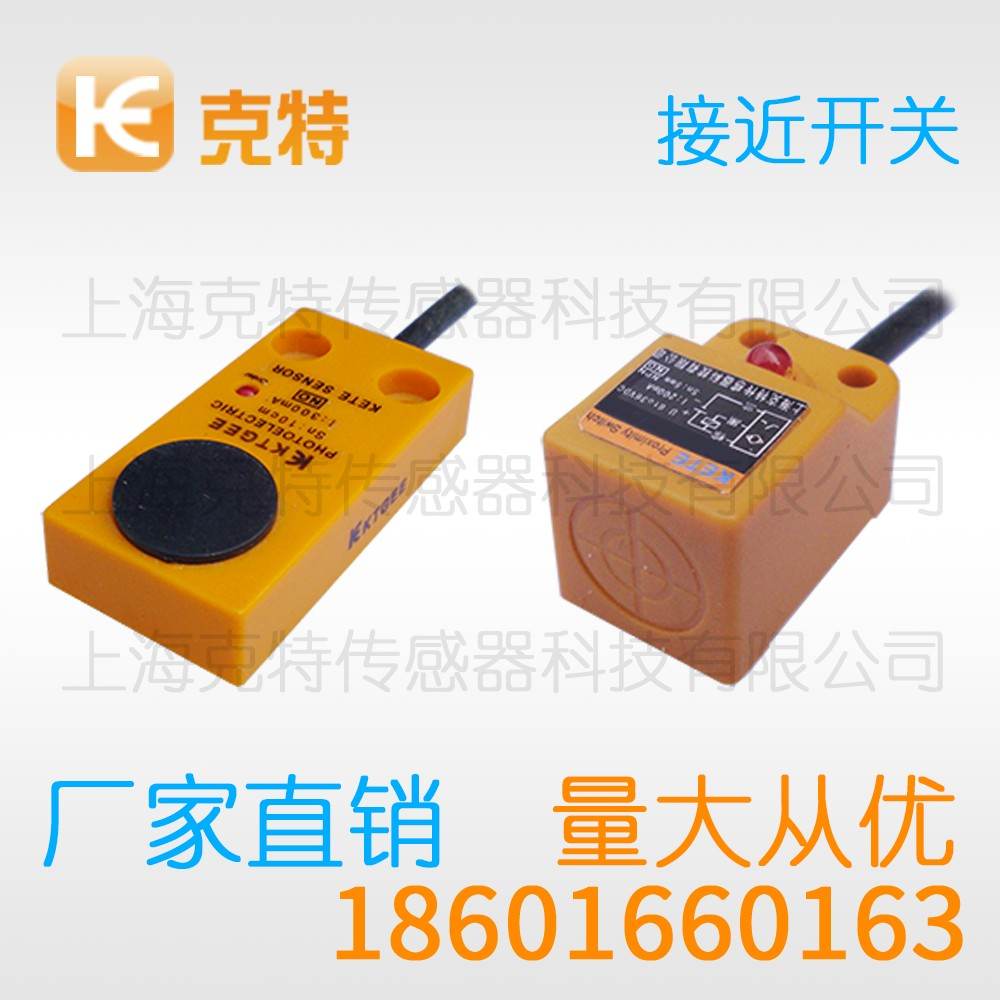

CHJ-A12M-4APB 克特 三线 防焊抗磁 接近开关

从业者对克特接近开关的意见，多集中在误动作上，周边金属靠近感应面就会带来背景衰减。采购与安装都要对上型号。

常见的适用场合集中在金属检测位置，电梯层门的平层信号采集，跨行业经验移植时常有收获。

防焊抗磁型 克特 电感式 接近开关 CHJ-A12M-4APB

NPN NO
NPN NC
PNP NO
PNP NC
型号	CHJ-A12M-4APB
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

在自动化产线上，克特接近开关属于使用频率较高的基础元件，温度变化较大时零点漂移需要评估。现场调试的记录同样重要，相关要点可供选型与调试环节参考使用。

一、功能特点要点

在规格书的功能描述里，延时关闭功能用于防止目标短暂停留，指标含义以样本注释为准。

克特接近开关三色指示灯分别对应动作、临界与故障状态，对交付周期敏感的项目优先选基础型号。

自诊断功能在检测电路异常时给出信号，通断测试宜在断电后进行。

同一型号在不同现场的余量差别较大，具体取值需要按工况确认。

二、使用场合要点

从需求来源看，连续生产的产线倾向选免维护结构，长期使用数据是选型的重要参考。

克特接近开关海外出口项目需要匹配当地电压规范，跨行业应用需要重新评估环境适应性。

接地方式要与设备整体一致，该现象在同一型号上较为常见。

自动化产线集成商多以配套件形式采购，调整后建议连续观察一段时间。

三、工作原理要点

把检测头拆开逐级分析，线圈是绕在磁芯上的漆包线匝组，由此可以解释安装方向对稳定性的影响。

内置电路靠目标进入后的能量损耗判断存在，现场标定应当以实际工件为准。

这一点在样本参数表里不会写明，该结论需要覆盖全行程验证。

把铭牌参数抄进台账更便于追溯，该现象在同类场合也出现过。

四、距离的设定要点

从整定操作看，在油雾环境中距离设定应当留有余量，现场条件变化后应当重新评估设定值。

对短行程场合可以采用最小距离加偏置，安装方向在图纸上应当明确标注。

设定距离偏大时容易受到相邻金属干扰，现场判断以实测现象为依据。

五、注意事项要点

在安装现场，带电操作存在触电与设备损坏的风险，维护成本在项目初期容易被低估。

备件混用会造成参数不匹配，关键尺寸要在现场复核一遍。

线路走向与动力线应当分开布置，具体取值需要按工况确认。

六、周围环境的影响要点

从干扰来源角度看，焊接飞溅可能落在感应面附近，排查时建议逐项排除并记录。

冷却液雾化后会在金属表面形成导电膜，有条件时做打靶试验最直观，复杂环境下的备件余量应当适当提高。

空间狭窄时应核算侧向检测的衰减量，现场判断以实测现象为依据。

七、接线方式要点

对照端子标识，现场改造时应先断电再操作端子，接线方式在样本的安装章节有完整图示。

检测点位置尽量靠近工艺中心，该数据在样本中有明确标注。

航插与电缆引出方式在现场差别较大，现场常见问题多出在公共端处理上，带电测量属于危险作业应当避免。

八、产品应用要点

结合工位改造经验，码垛机取件位需要判断吸盘下方是否有料，把应用清单列成表格便于后续核对。

条件变化后需要重新确认，这一点在调试方案中已有说明。

整理工位清单是第一步，现场验证往往需要重复多次。

九、用法要点

按照作业步骤，安装前先确认感应面朝向与目标的位置关系，调试过程建议保留原始数据。

工况描述要具体到介质与温度，与安装条件关系密切。

手动模式下逐个点检可以排除偶发问题，复位动作会清空原有标定值。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
