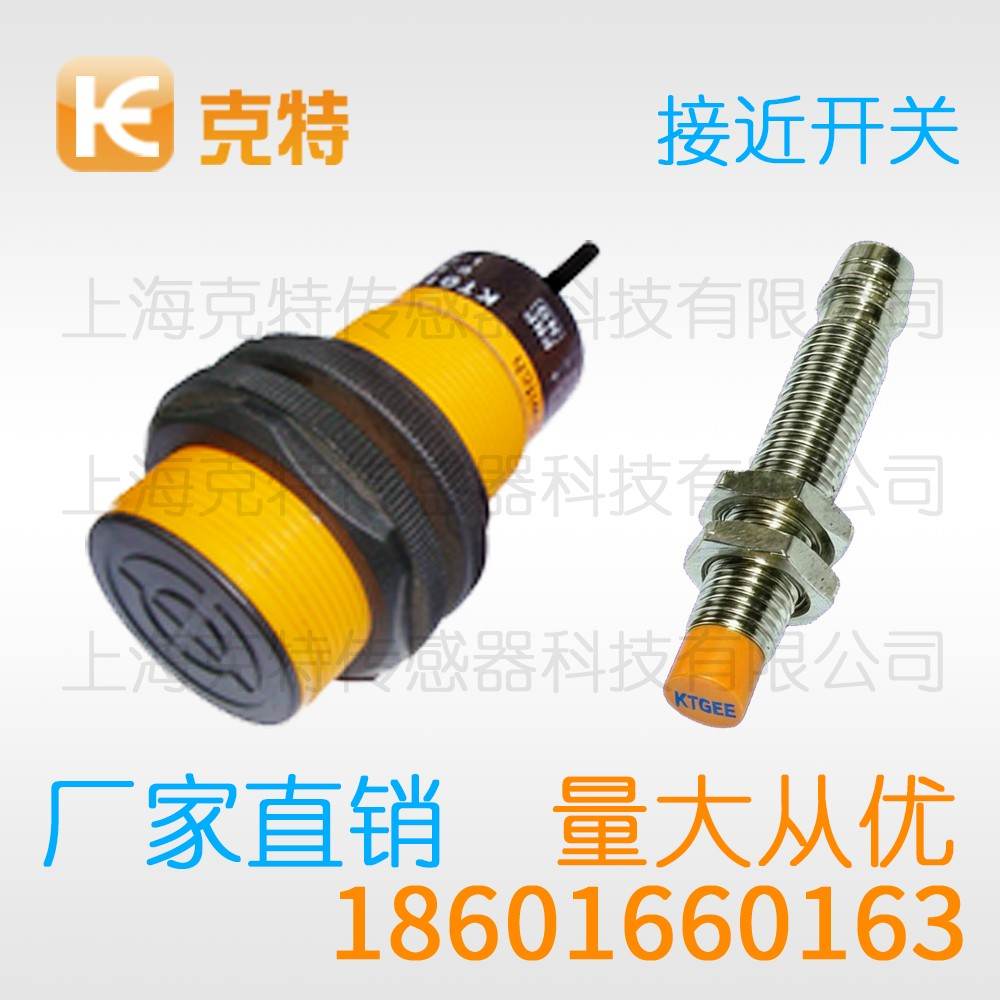

IPSCR-N20NC-D4Y2 克特 环型接近开关 接近开关

需要在管道内检测金属时，IPSCR-N20NC-D4Y2这类环型接近开关孔径20mm，四线制NPN一开一闭输出，灵敏度可调。多电压兼容设计让同一型号适配不同母机的供电制式。在高速运动的工件检测中，克特接近开关优势明显。

MST12-N04NB-D3Y2 克特 金属探头型电感式接近开关

NPN NO
NPN NC
PNP NO
PNP NC
型号	IPSCR-N20NC-D4Y2
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

仓储设备行业克特接近开关抗干扰处理清单

在自动化工位上，克特接近开关承担着到位确认与连锁控制的角色。动作点抖动会直接放大成停机。接下来从原理、接线到环境评估做系统说明。

一、接线与布线要点

就信号线而言，屏蔽层单端接地可以压低干扰，接线完成后把线号与端子号补齐标识，现场改线后要重新做一次触发点验证。

克特接近开关的信号线建议与动力线分开敷设。

按经验总结，清洗溶剂可能侵蚀密封件与线缆外皮，备件更换后要做触发点对比。

适合的场合，重载场合要加防护挡板，场合评估要覆盖工艺与设备两侧。

二、产品应用

应用端，陶瓷机械中参与进出窑辊道的到位控制，改造项目还要兼顾原有开孔与安装尺寸，样机验证通过后再批量上机更稳妥。

克特接近开关在包装与分拣线上承担计数与触发任务。

关于触发点，薄板与小目标要按有效面积折算。

在场景匹配上，多水冲洗的产线关注引出部位防护，同类场合的成功案例值得参考。

就振荡回路而言，检测面后方的线圈接入高频振荡回路，目标越贴近检测面，能量损耗越显著。

三、避坑指南

在操作细节上，长期过载运行会让输出级发热老化，维护周期要结合工况粉尘与油雾程度，现场标识清楚能减少误操作。

克特接近开关维护时要先断电再操作。

接线环节，端子压接后轻拉确认不松动。

从能量变化角度讲，检测面结构对磁场分布影响明显，铁磁性材料进入磁场时振荡被明显削弱。

四、感应位置的设定

按整定步骤，倾斜接近会让感应范围变短，多工位安装时应统一标定方法，取值保守一些可以换来更低的误动作率。

整定环节，实际安装位置一般取额定感应范围的七八成，留出余量比贴着极限更稳妥。

就接线的基本规矩，感性负载两端并联吸收元件更保险，带电接线并不提倡，应先断电操作。

现场教训，安装时的敲击冲击可能影响内部电路，线缆走向要避开运动部件与锐边。

五、典型工况说明

按现场分类，频繁启停的场合要关注响应速度，场合复杂时建议先做现场试验，长期运行的场合要给维护留出空间。

六、周围环境的影响

现场工况方面，周围大面积金属构成的屏蔽效应会削弱感应范围，高温场合要核对额定工作温度范围，干扰源定位可以先从电源线束入手。

七、日常使用

按调试流程，布线时动力线与信号线分开走线，运行一段时间后要复查安装位置，操作培训到位能减少误动作。

从内部电路结构看，振荡回路的品质因数决定了检测灵敏度，目标表面感应出涡流并持续消耗振荡能量。

八、工作原理

说起信号形成，交变磁场由检测面一侧的振荡线圈建立，振荡幅度随目标接近而单调下降，后级比较环节给出稳定的通断状态。

从集成商反馈看，汽车零部件装配线用于工件计数与定位，粉尘较多的建材与矿山现场要选便于清理的外形。

从安装环境看，电焊机与变频器会沿电源线串入脉冲干扰，油雾场合应优先考虑便于清理的外形结构。
