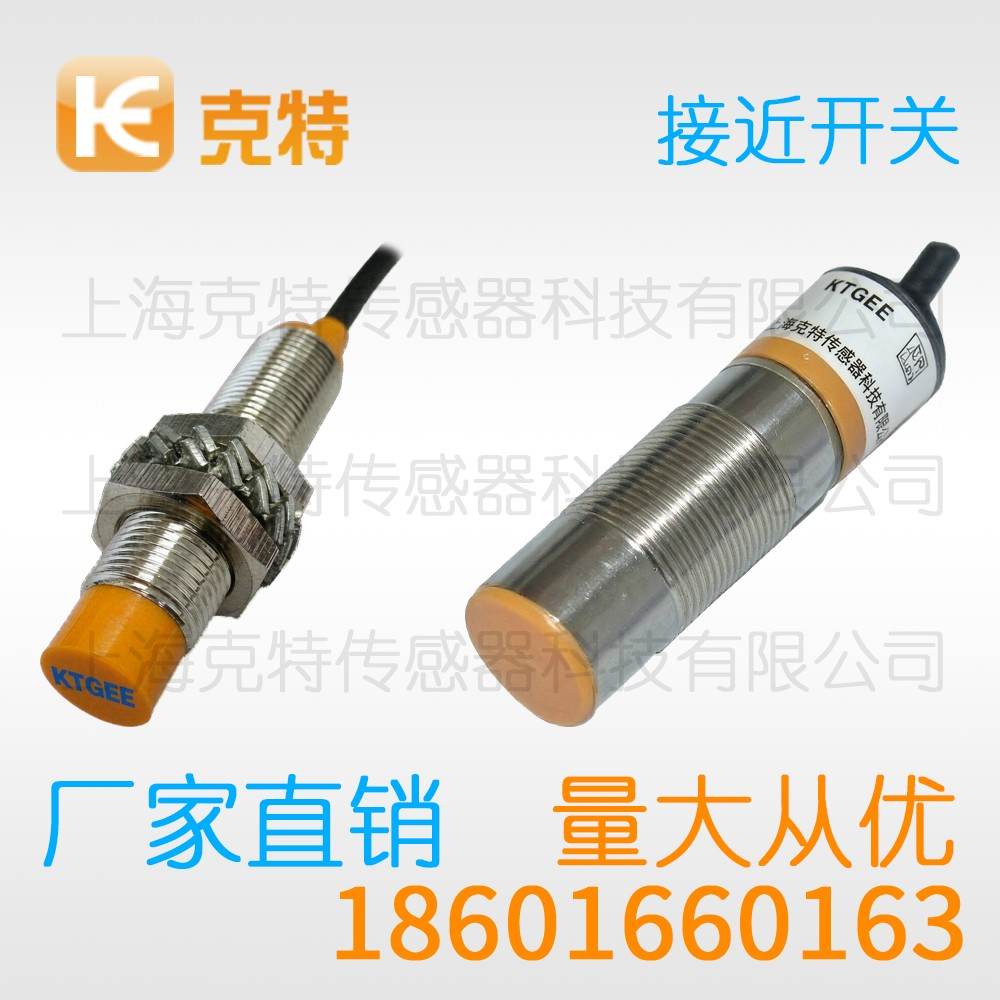

IPSCR-N10NC-D4Y2 克特 环型接近开关 接近开关

环型接近开关IPSCR-N10NC-D4Y2按10mm孔径设计，用于穿线与堵料检测，四线制NPN一开一闭输出。潮湿环境接头用防水对接件，避免水汽沿芯线毛细爬入壳体。这类器件靠电磁场变化判断金属有无，不依赖光照条件。

MST18-N08LB-D2Y2 克特 金属探头型电感式接近开关

检测方式		埋入式	非埋入式
型号		IPSCR-N10NC-D4Y2
检测距离		按标准
直流	NPN 3/4线	常开
		常闭
		开+闭
	PNP 3/4线	常开
		常闭
		开+闭
	2线	常开
		常闭
交流 2线		常开
		常闭
自由电源 2线		常开
		常闭
	直流电源		交流电源	自由电源
	3/4线	2线	2线	2线
工作电压	10～30VDC		90～250VAC	12～240VDC 24～240VAC
负载电流	≤200mA		≤200mA	≤200mA
静态电流	<15mA	≤1mA	≤3mA	AC:≤3mA;DC:<1mA
电 压 降	<2.5V	<6V	≤8V	AC:≤8V;DC:<6V
开关频率(埋 入)	500Hz	300Hz	20Hz	AC:20Hz;DC:300Hz
开关频率(非埋入)	300Hz	200Hz	20Hz	AC:20Hz;DC:200Hz
标准检测体	可检测导磁性物体
回差距离	约为检测距离的15%
极性保护	具备		--	--
短路保护	具备		--	--
输出指示	LED (红色)
品牌	克特18601660163
防护等级	IP50-67
环境温度	-20～60℃
相对湿度	35～95%RH
外壳材料	黄铜镀镍
接线形式	引线 1.5m/插头

到位控制中的克特接近开关操作规范

克特接近开关在金属到位、计数与限位场合用得很多。把检测机理、接线规则与标定方法理解透，调试阶段能少走很多弯路。下面按主题分别说明，便于查阅。

一、干扰与温漂

从安装环境看，金属屑堆积在检测面会造成误动作，电源端加装滤波环节能压低脉冲干扰，环境因素往往比产品本身更值得关注。

克特接近开关的安装板开孔尺寸会影响感应效果。

按布线要求，插接件要听到卡扣到位的声音，接头处要做好绝缘处理。

按现场分类，室外输送场合要考虑昼夜温差与结露。

二、回路连接规范

从回路构成看，屏蔽层单端接地可以压低干扰，屏蔽层与信号线不要同时接地，接线标识清楚能显著缩短排查时间。

克特接近开关接入控制器时先确认输入形式。

就信号线而言，线路较长时传输要核算线径与压降，现场改线后要重新做一次触发点验证。

在上电之前，线序要先按随货接线图核对再动手，现场改线后要重新做一次触发点验证。

三、检测机理

从电磁感应角度看，线圈与电容构成的谐振网络维持稳定振荡，不同材质对应的衰减斜率并不一致，后级比较环节给出稳定的通断状态。

克特接近开关的动作点对应振荡幅度跌破门限的时刻。

从工况特点看，干扰较强的车间要优先做电源滤波。

四、配套使用场景

在成套设备上，立体仓库堆垛机用认址与限位保证停准，铝及铜合金目标需要按衰减比例折算，应用方案要与设备节拍和维护习惯匹配。

克特接近开关在立体仓库认址环节表现稳定。

按工位需求，钢铁输送线用于挡板与拉绳配套的连锁。

五、注意事项

在维护环节，螺纹紧固力矩过大会压裂外壳，接线错误的案例应纳入培训材料，故障分析报告有助于减少重复失效。

上手环节，感应面不宜贴死在厚金属板上，使用中不要让检测面长期接触铁屑。

六、日常使用

用法上，安装螺母要按对角顺序逐步拧紧，调整位置要在断电状态下进行，先粗调再细调能更快找到触发点。

从行业落地看，橡塑设备上用于模具合拢与顶出到位确认，粉尘较多的建材与矿山现场要选便于清理的外形。

现场环境，强烈振动可能让支架松动并改变安装位置。

在操作细节上，带电接线存在损坏输出级的风险，更换下的产品要分析失效原因并记录。

七、标定与复测

从标定方法看，埋入式与非埋入式的安装余量并不相同，整定完成后要做一次连续动作验证，标定工作最好由专人统一完成。

现场工况方面，相邻安装的多台产品之间可能相互串扰，振动场合要加防松垫圈与锁紧螺母。

八、场合选择思路

在场景匹配上，振动较大的设备优先考虑刚性支架，场合复杂时建议先做现场试验，长期运行的场合要给维护留出空间。

在操作层面，布线时动力线与信号线分开走线，插接件要插到位并确认卡扣扣紧。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
