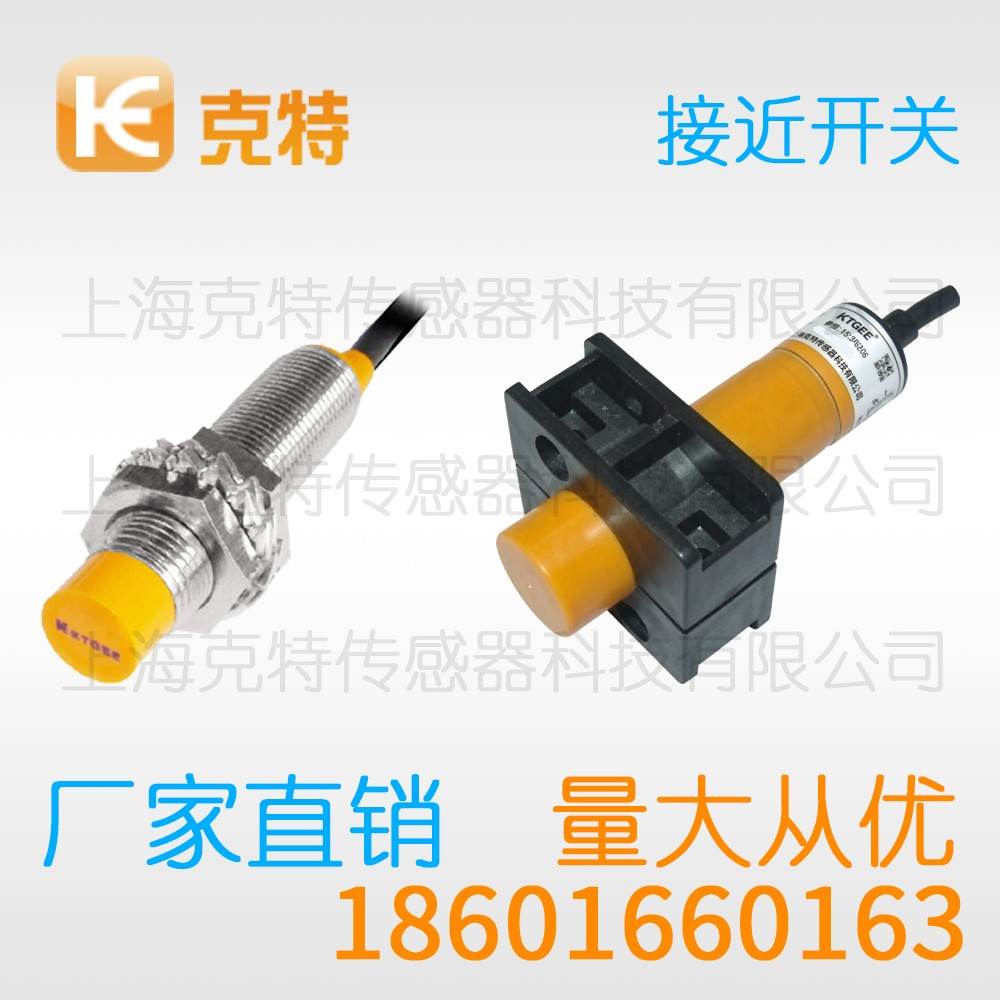

ID1Q-P4020C-O2A2 克特 两线电感式 接近开关

自动化程度越高，克特接近开关的用量就越可观。冗余双输出型号提供两路独立信号，安全回路可交叉校验。多支探头共电源时，总线截面要够，压降过大会让远端点欠压。记住温漂与邻物的影响，远程设定就更稳妥。

ID1Q – P4020C- O2A2 克特 线 两线电感式接近开关

序号	特点描述
1	具有短路保护、反极性保护、过载保护功能(DC)
2	长寿命及高可靠性
3	红色LED显示可以检查传感器的输出状态
4	经济实惠并且操作简单
5	运用广泛，可替换小型微动开关和限位开关
直流-3线/DC-3 wires NPN N.O
直流-3线/DC-3 wires NPN N.C
直流-3线/DC-3 wires PNP N.O.
直流-3线/DC-3 wires PNP N.C.
（直流2线 N.O.）
（直流2线 N.C.）
交流-2线/AC-2 wires N.O
交流-2线/AC-2 wires N.C.
检测距离 / Rated sensing distance		按标准而定
安装方式 / Mounting		埋入 / shield	非埋入 / non-shield
工作电压 / Supply voltage		DC12~24V（10~30V DC）/90-250VAC，允许波动≤10%
漏电流 / Leakage current		<0.8mA
品牌		克特18601660163
型号		ID1Q – P4020C- O2A2
标准检出物体 / Sensing target		以感应面而定
工作频率 / Frequency		20-1000Hz
消耗电流 / Consumption		≤15mA
负载电流 / Load current		200mA
电压降 / Voltage drop (Vp)		≤5V
滞后 / Hysteresis		1~15%
重复精度 / Repeatability		≤5%
LED显示 / Display		红色 / Red LED
保护电路 / Protection Circuit		短路保护、反极性保护、过载保护
工作温度 / Operating temperature		-25~+65°C（未结露状态）
抗冲击 / Anti-impact		500m/s （50G），X、Y、Z方向各10次
抗震动 / Anti-vibration		10~55Hz（振幅1.5mm），X、Y、Z方向各2小时
防护等级 / Protection		IP50-IP67按标准而定
连接方式 / Connection		电缆线/M12插头
检测面材料 / Sensing face		塑料

从操作规范看克特接近开关的输出特性

很多现场问题的根源都可以追溯到克特接近开关的选型或安装环节。引出方式与线缆长度会影响信号质量，现场数据比样本标称值更有参考意义。下面按环节逐项梳理。

一、动作距离标定

关于检测距离，薄板与小目标要按有效面积折算，多工位安装时应统一标定方法，把安全系数固定下来便于复制到同类设备。

克特接近开关多工位安装应统一标定方法。

从使用场合看，室外输送场合要考虑温差与结露，场合复杂时建议先做现场试验。

注意事项方面，带电接线存在损坏输出级的风险，线缆走向要避开运动部件与锐边。

就日常使用而言，布线时动力线与信号线分开走线，日常点检要覆盖指示灯与输出状态。

二、检测原理说明

就振荡回路而言，交变磁场由检测面一侧的振荡线圈建立，铁磁性材料进入磁场时振荡被明显削弱，施密特环节把模拟量整定为陡峭边沿。

克特接近开关对非金属目标没有响应，这是机理决定的。

三、功能要点

从实用功能看，常开与常闭两种输出逻辑可按控制需要选择，重复精度指标通常在微米到毫米量级，功能与需求匹配比堆配置更重要。

现场环境，金属屑堆积在检测面会造成误动作，振动场合要加防松垫圈与锁紧螺母。

在操作层面，感应面不宜贴死在厚金属板上，异常动作先查安装再怀疑产品。

四、输出级接线规则

接线环节，四线制产品同时给出常开与常闭两组信号，电磁阀线圈建议加装浪涌吸收环节，接线错误往往表现为上电即动作或毫无反应。

按经验总结，长期过载运行会让输出级发热老化，接线错误的案例应纳入培训材料。

需要留意的是，安装时的敲击冲击可能影响内部电路，检修前必须断电并确认无残余能量。

五、风险点提示

需要留意的是，线缆过度拉扯会让芯线在引出处断裂，备件更换后要做动作点对比，把注意事项写进点检卡更便于执行。

六、场合选择思路

典型工况方面，干扰较强的车间要优先做电源滤波，使用场合决定了外形、输出与引出方式，长期运行的场合要给维护留出空间。

在维护环节，线缆过度拉扯会让芯线在引出处断裂，维护周期要结合工况粉尘与油雾程度。

就日常使用而言，避免用扳手敲击检测面调整位置，异常动作先查安装再怀疑产品。

在维护环节，超出额定温度与电压范围会显著缩短寿命，接线错误的案例应纳入培训材料。

七、环境干扰分析

周围金属与干扰，强烈振动可能让支架松动并改变安装距离，高温场合要核对额定工作温度范围。

从安装环境看，油雾与粉尘附着会改变检测面附近的介电状况，环境评估应覆盖冷态、热态与冲洗工况。

功能配置上，动作点可通过微调型产品进行现场整定，输出级的带载能力要留有余量。

八、产品应用

应用端，汽车零部件装配线用于工件计数与定位，多工位集中安装时要预留相互之间的间距，样机验证通过后再批量上机更稳妥。

九、正确用法

按调试流程，安装螺母要按对角顺序逐步拧紧，动作点确认后要锁紧并做标记，用法规范应写入设备维护手册。

现场教训，螺纹紧固力矩过大会压裂外壳，首次送电要安排人员盯住输出状态。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
