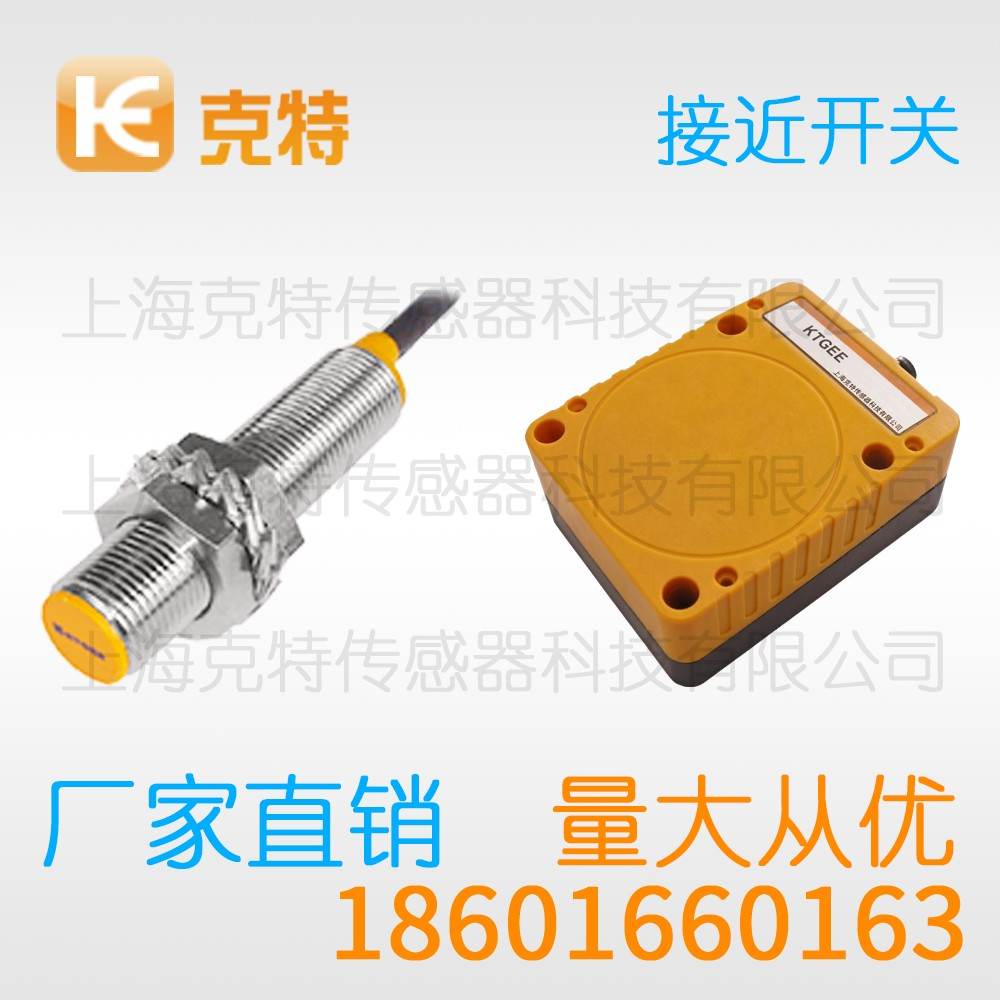

IBT12-LS04PB-D3Y2-1 克特 距离加长圆柱型接近开关 接近开关

IBT12-LS04PB-D3Y2-1，圆柱型克特接近开关，M12螺纹外形，检出距离4mm，三线制PNP常闭输出。玻璃深加工线用其判断玻璃板到位，引导吸盘抓取与翻转。这类克特接近开关以电磁感应为核心，结构简洁却很耐用。

IPSDH-N10AB-A2N2 克特 方型电感式接近开关

名称	技术参数
材质	不锈钢
外壳材质	黄铜镀镍材质/不锈钢材质/特氟龙材质/PBT材质
外壳形状	圆柱形带螺纹/圆柱形不带螺纹/方形
管长	常规型/短型/超短型
产品外径	φ6.5/φ8/φ12/φ18/φ30/φ50（其他）
检测距离	1mm/2mm/3mm/4mm（其他）
安装方式	齐平/非齐平
输出功能	PNP/NPN/直流两线/交流两线/交直流
输出方式	常开/常闭/常开+常闭
接线方式	线缆（长度可选）/M8插件/M12插件
特性（可选）	全金属/特氟龙涂层/防焊渣抗强磁
允许脉动电压	＜10%
品牌	克特18601660163
无负载电流	＜10mA
负载电流	200mA、300mA
漏电流	＜0.01mA
开关频率	20HZ/50HZ/500HZ/1KHZ/2KHZ
型号	IBT12-LS04PB-D3Y2-1
响应时间	0.1ms
开关磁滞	＜15%（Sr）
重复精度	＜1.0%（Sr）
防护等级	IP67
工作温度	-25℃-+70℃
温度漂移	＜10%(Sr)
过载保护电流	220mA
感应面材质	PBT

物流分拣工位的克特接近开关实用指南

工装夹具上用克特接近开关做定位确认，响应速度与重复精度是核心指标。安装刚性同样不能忽视。下面从原理讲到维护，覆盖日常使用的主要环节。

一、接线方式

按布线要求，屏蔽层单端接地可以压低干扰，接头处要做好绝缘处理，插接件要听到卡扣到位的声音。

克特接近开关的屏蔽层建议单端接地。

安装空间受限时外形尺寸是硬指标。

敲击调整位置可能损坏内部结构。

需要留意的是，超出额定使用条件会显著缩短寿命，首次送电要安排人员盯住输出状态。

上手环节，目标有效面积应大于检测面尺寸，异常动作先查安装再怀疑产品。

二、典型应用分析

从配套角度看，包装机械用到位检测控制推料与封口节拍，目标材质为钢或铁时感应余量更充足，验收阶段要做触发点复测并留档。

克特接近开关是金属到位检测方案中的常见选择。

场合变化时要重新评估选型。

从上手顺序看，弯曲半径过小会损伤线缆内部芯线。

就日常使用而言，安装时检测面正对目标运动方向。

三、安装环境评估

现场环境，结露与高湿环境考验引出部位的防护，相邻产品可错开安装角度或交替通电，复杂环境建议先做一轮现场试验。

克特接近开关的误动作多半与环境干扰有关。

先查安装再查产品是排障顺序。

四、日常使用

用法上，感应面不宜贴死在厚金属板上，插接件要插到位并确认卡扣扣紧，操作培训到位能减少误动作。

在场景匹配上，高温炉前输送要核对耐温范围。

五、工况适配分析

就适配性而言，频繁启停的场合要关注响应速度，工况边界要提前与厂家沟通清楚，场合条件变化时要重新评估型号。

从标定方法看，埋入式与非埋入式的安装余量并不相同，感应不足时优先改安装位置而非盲目换型号。

按调试流程，支架要刚性足够，避免长期振动松动，运行一段时间后要复查安装位置。

六、原理层面解析

就振荡回路而言，交变磁场由检测面一侧的振荡线圈建立，金属目标靠近后涡流损耗使振荡幅度下降，输出级随即切换负载通路。

按工位需求，木工机械中用于压梁与送料机构限位。

运行后复查安装位置是必要动作。

七、现场教训汇总

在维护环节，螺纹紧固力矩过大会压裂外壳，维护周期要结合工况粉尘与油雾程度，预防性检查的成本远低于事后抢修。

变频器与电焊机是典型的脉冲干扰源。

八、触发位置取值

按整定步骤，实际安装位置一般取额定感应范围的七八成，留出余量比贴着极限更稳妥，标定工作最好由专人统一完成。

清洗溶剂可能侵蚀密封材料。

调试时人不要正对检测面长时间停留。

设备出口项目要核对当地供电条件。

以上内容仅做参考，实际产品参数与本公司客服确认为准
