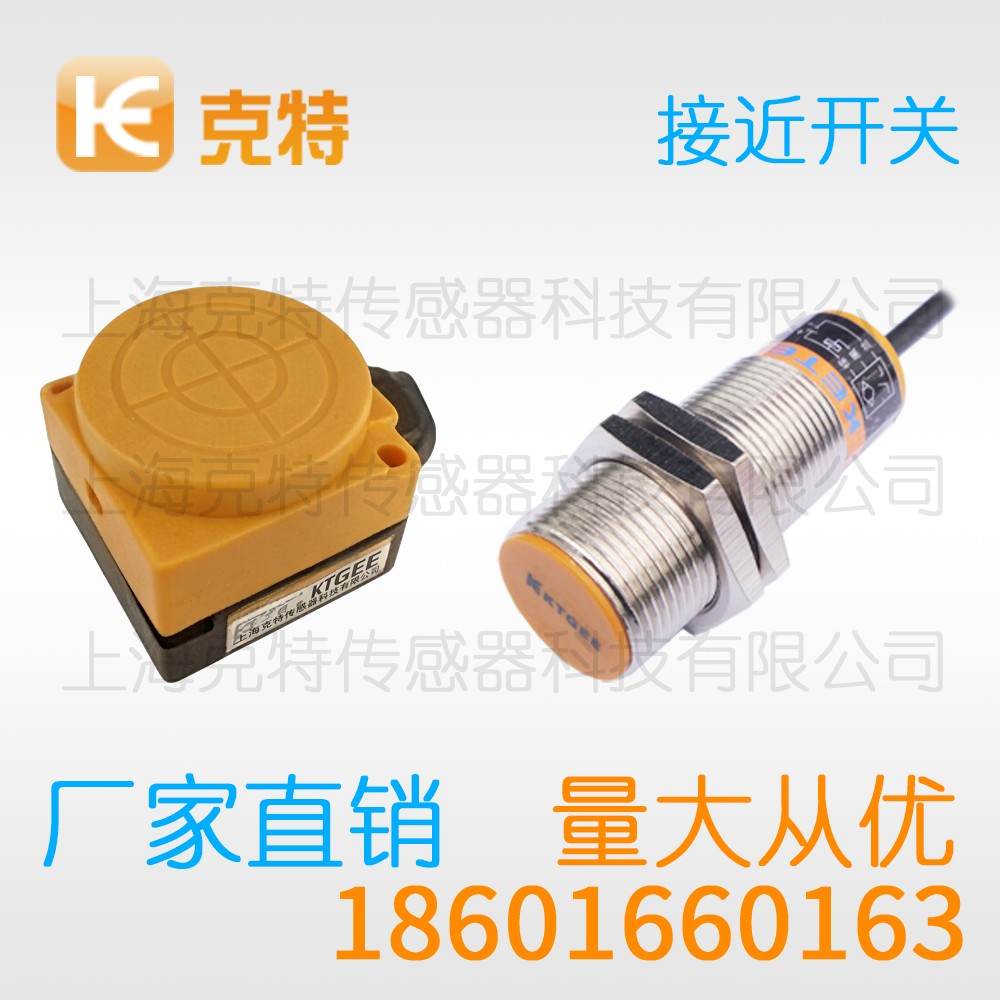

IBT12-LS04LB-D2Y2-1 克特 距离加长圆柱型接近开关 接近开关

选型时若锁定4mm检出距离，圆柱型系列的IBT12-LS04LB-D2Y2-1是常见对应型号，埋入式安装，二线制直流常闭输出。设定距离应小于动作距离，通常取六到八成以保障稳定余量。这类克特接近开关以电磁感应为核心，结构简洁却很耐用。

IPSDM-N20AA-A2N2 克特 方型电感式接近开关

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	IBT12-LS04LB-D2Y2-1
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

仓储设备工位的克特接近开关优化思路

从工程配套角度看，克特接近开关的稳定性直接影响整机节拍。温升、振动、相邻金属与电源质量都会留下痕迹。下面结合常见工况给出可操作的建议。

一、环境干扰分析

就温湿度与介质而言，油雾与粉尘附着会改变检测面附近的介电状况，金属挡板与安装板要留出足够间距，定期清理检测面能显著降低误动作。

克特接近开关的安装板开孔尺寸会影响感应效果。

冲洗产线关注引出部位防护。

检测机理决定了这类产品的适用对象是金属目标。

接线错误多表现为始终不动作。

现场整定值应与样本值分开记录。

二、整定方法说明

关于感应位置，实际安装位置一般取额定感应范围的七八成，冷态与热态的差异要心里有数，标定工作最好由专人统一完成。

克特接近开关的感应范围受目标尺寸影响。

应用选型第一步是把目标材质写清楚。

就工作过程而言，线圈与电容构成的谐振网络维持稳定振荡，有色金属目标引起的衰减幅度与材料电导率相关。

设备出口项目要核对当地供电条件。

三、风险点提示

从风险点看，安装时的敲击冲击可能影响内部电路，异常动作先查安装再怀疑产品，把注意事项写进点检卡更便于执行。

克特接近开关异常动作应先检查安装条件。

现场工况方面，环境温度变化会让触发点轻微漂移。

检修前断电是不可省略的步骤。

四、应用要点

从集成商反馈看，流水线工位靠金属到位信号连锁下游动作，铝及铜合金目标需要按衰减比例折算，应用方案要与设备节拍和维护习惯匹配。

环境因素方面，周围大面积金属构成的屏蔽效应会削弱感应范围。

过载运行会让输出级加速老化。

五、上手与调试

在操作层面，安装时检测面正对目标运动方向，调整位置要在断电状态下进行，细节到位是使用稳定的前提。

标定必须用实际工况中的目标。

目标表面的镀层与粗糙度会影响实际表现。

从使用场合看，粉尘较多的建材与矿山现场关注清理便利性。

六、检测机理

说起信号形成，振荡频率一般落在数百千赫兹量级，振荡幅度随目标接近而单调下降，整个过程在微秒到毫秒量级内完成。

从能量变化角度讲，检测面结构对磁场分布影响明显，涡流路径集中在目标表层，与表面状态有关。

七、线序与接地

从回路构成看，信号线与动力线分开敷设更稳妥，带电接线并不提倡，应先断电操作，插接件要听到卡扣到位的声音。

焊渣飞溅是检测面的常见杀手。

高频动作工位的寿命预估要单独做。

安装间距不足时误动作会明显增多。

更换备件要做触发点对比。

从工况特点看，频繁启停的场合要关注响应速度。

八、工况适配分析

在场景匹配上，有油雾与切削液的机床内部适合选用便于密封的结构，场合评估要覆盖工艺与设备两侧，长期运行的场合要给维护留出空间。

在评估干扰时，电焊机与变频器会沿电源线串入脉冲干扰。

说到线序，屏蔽层单端接地可以压低干扰，上电前先用万用表核对线序。

用法规范写进手册才便于交接。

周围金属与干扰，检测面正前方的金属支架会压缩感应范围。

以上内容仅做参考，实际产品参数与本公司客服确认为准
