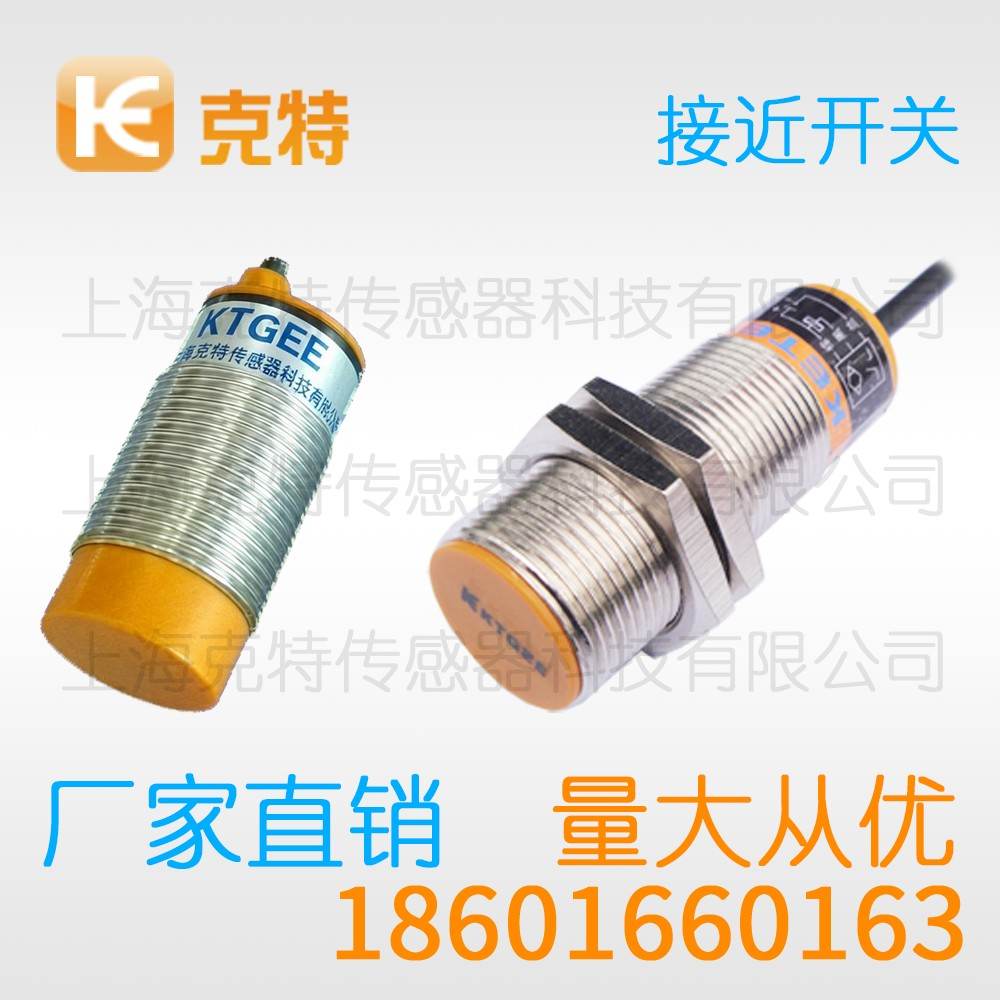

IBT12-LN06PB-D4YV1 克特 距离加长插件式圆柱型接近开关 接近开关

IBT12-LN06PB-D4YV1，圆柱型克特接近开关，M12螺纹外形，检出距离6mm，三线制PNP常闭输出。谐振回路的相位变化也能反映金属存在，部分电路据此做双判据。论及稳定与免维护，克特接近开关表现相当出色。

IPSKE-N40AB-A4NT 克特 方型电感式接近开关

序号	特点描述
1	具有短路保护、反极性保护、过载保护功能(DC)
2	长寿命及高可靠性
3	红色LED显示可以检查传感器的输出状态
4	经济实惠并且操作简单
5	运用广泛，可替换小型微动开关和限位开关
直流-3线/DC-3 wires NPN N.O
直流-3线/DC-3 wires NPN N.C
直流-3线/DC-3 wires PNP N.O.
直流-3线/DC-3 wires PNP N.C.
（直流2线 N.O.）
（直流2线 N.C.）
交流-2线/AC-2 wires N.O
交流-2线/AC-2 wires N.C.
检测距离 / Rated sensing distance		按标准而定
安装方式 / Mounting		埋入 / shield	非埋入 / non-shield
工作电压 / Supply voltage		DC12~24V（10~30V DC）/90-250VAC，允许波动≤10%
漏电流 / Leakage current		<0.8mA
品牌		克特18601660163
型号		IBT12-LN06PB-D4YV1
标准检出物体 / Sensing target		以感应面而定
工作频率 / Frequency		20-1000Hz
消耗电流 / Consumption		≤15mA
负载电流 / Load current		200mA
电压降 / Voltage drop (Vp)		≤5V
滞后 / Hysteresis		1~15%
重复精度 / Repeatability		≤5%
LED显示 / Display		红色 / Red LED
保护电路 / Protection Circuit		短路保护、反极性保护、过载保护
工作温度 / Operating temperature		-25~+65°C（未结露状态）
抗冲击 / Anti-impact		500m/s （50G），X、Y、Z方向各10次
抗震动 / Anti-vibration		10~55Hz（振幅1.5mm），X、Y、Z方向各2小时
防护等级 / Protection		IP50-IP67按标准而定
连接方式 / Connection		电缆线/M12插头
检测面材料 / Sensing face		塑料

克特接近开关输出特性与操作规范

金属到位检测的现场，克特接近开关出现的频率很高。很多故障其实出在选型、安装与整定环节，而非产品本身。接下来把使用中的关键点按主题拆开讲清楚，方便对照落地。

一、典型工况说明

从使用场合看，干扰较强的车间要优先做电源滤波，不同场合的验收重点并不相同，场合条件变化时要重新评估型号。

克特接近开关在室外场合要预留温差余量。

二、日常使用

正确的使用方式，弯曲半径过小会损伤线缆内部芯线，更换产品时要做触发点对比，用法规范应写入设备维护手册。

克特接近开关安装时检测面应对准目标方向。

从工况特点看，有油雾与切削液的机床内部适合选用便于密封的结构，使用场合决定了外形与引出方式。

从行业落地看，纺织与印刷机械用于往复机构的到位反馈。

先空载再带载是基本的上电顺序。

三、环境干扰分析

从长期运行看，金属屑堆积在检测面会造成误动作，相邻产品可错开安装角度或交替通电，环境因素往往比产品本身更值得关注。

克特接近开关在油雾粉尘环境要定期清理检测面。

冷热交替场合要关注材料膨胀带来的位移。

四、整定方法说明

就安装位置而言，实际安装位置一般取额定感应范围的七八成，留出余量比贴着极限更稳妥，把安全系数固定下来便于复制到同类设备。

就接线的基本规矩，插接件要听到卡扣到位的声音，上电前先用万用表核对线序。

就适配性而言，高温炉前输送要核对耐温范围。

线缆弯曲半径过小容易断芯。

五、典型应用分析

结合产线实际，木工机械中用于压梁与送料机构限位，批量产线更看重不同批次产品的一致性，现场工况决定外壳形式与引出方式。

食品包装线要求表面便于清洁。

六、检测机理

从电磁感应角度看，内部振荡级持续输出高频能量，目标越贴近检测面，能量损耗越显著，后级比较环节给出稳定的通断状态。

按工位需求，包装机械用到位检测控制推料与封口节拍。

适合的场合，多水冲洗的产线关注引出部位防护。

整形环节的稳定性直接关系重复精度。

七、注意事项

从风险点看，禁止把检测面当作撬杠支点，维护周期要结合工况粉尘与油雾程度，把注意事项写进点检卡更便于执行。

高频动作工位的寿命预估要单独做。

整定环节，埋入式与非埋入式的安装余量并不相同。

八、线序与接地

从回路构成看，线路较长时传输要核算线径与压降，接线完成后把线号与端子号补齐标识，潮湿环境下的接线要做防潮处理。

按经验总结，线缆过度拉扯会让芯线在引出处断裂。

注意事项方面，螺纹紧固力矩过大会压裂外壳。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
