IBL12-S02NB-D3YT 克特 端子连接插座式圆柱型接近开关 接近开关

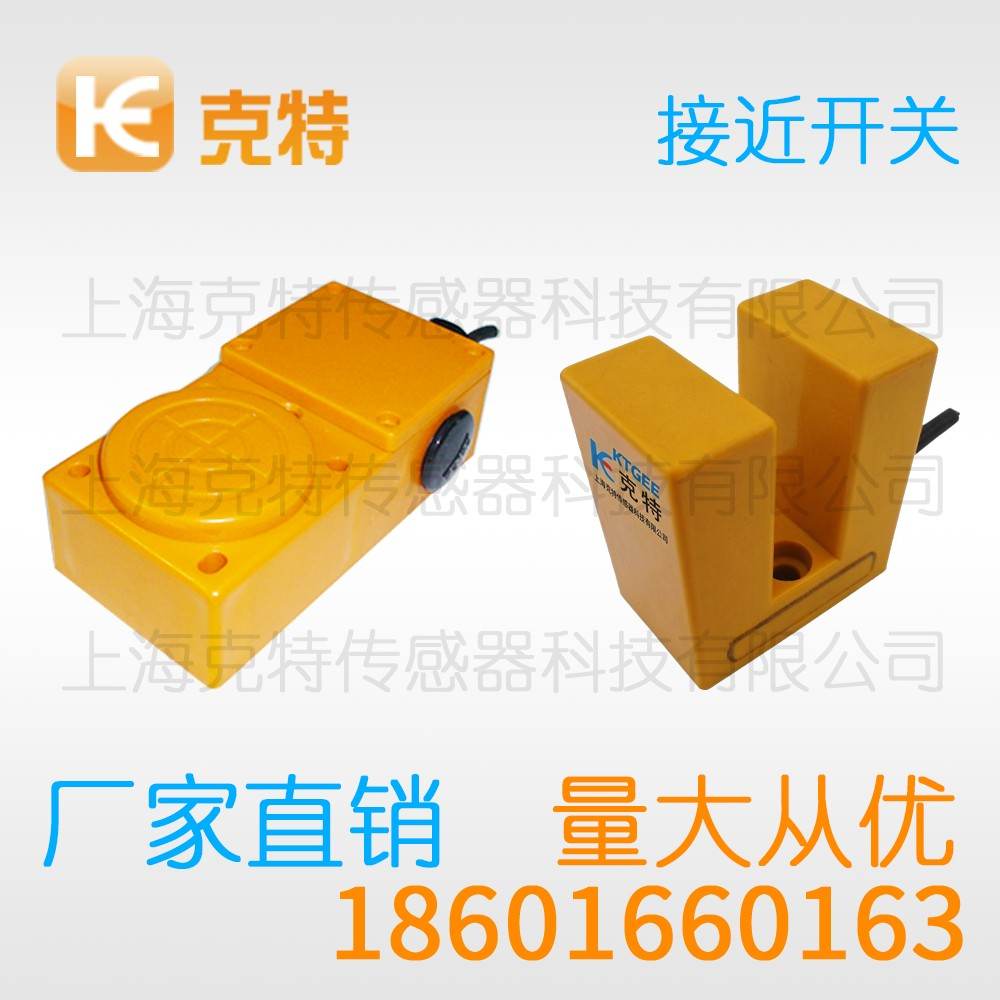

IBL12-S02NB-D3YT属于圆柱型克特接近开关系列，埋入式结构，2mm检出距离，三线制NPN常闭输出。屏蔽线外层应单点接地，减少动力电缆耦合进来的干扰。论及稳定与免维护，克特接近开关表现相当出色。屏蔽线外层应单点接地，减少动力电缆耦合进来的干扰。

IPSBX-N20AB-A4NT 克特 方型电感式接近开关

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	IBL12-S02NB-D3YT
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

仓储设备工位的克特接近开关实用指南

工装夹具上用克特接近开关做定位确认，响应速度与重复精度是核心指标。安装刚性同样不能忽视。下面从原理讲到维护，覆盖日常使用的主要环节。

一、整定方法说明

整定环节，埋入式与非埋入式的安装余量并不相同，整定完成后要做一次连续动作验证，标定记录是设备档案的重要组成。

克特接近开关的标定要用实际工件完成。

先空载再带载是基本的上电顺序。

在评估干扰时，检测面正前方的金属支架会压缩感应范围。

过载运行会让输出级加速老化。

从检测机理讲，交变磁场由检测面一侧的振荡线圈建立，目标表面感应出涡流并持续消耗振荡能量。

二、应用要点

从配套角度看，输送线分拣点依靠金属接近触发挡板气缸，多工位集中安装时要预留相互之间的间距，现场工况决定外壳形式与引出方式。

克特接近开关是金属到位检测方案中的常见选择。

三、线序与接地

说到线序，信号线与动力线分开敷设更稳妥，屏蔽层与信号线不要同时接地，插接件要听到卡扣到位的声音。

克特接近开关接线完成要核对线号标识。

检测面附近的磁场分布决定了有效感应区。

点检卡里要留出注意事项栏目。

敲击调整位置可能损坏内部结构。

非接触检测让动作次数不再受触点寿命限制。

四、环境干扰分析

现场环境，相邻安装的多台产品之间可能相互串扰，油雾场合应优先考虑便于清理的外形结构，安装间距不足时宁可换更小外形的产品。

冲击与跌落可能损伤内部电路。

场合选择上，有限安装空间关注外形尺寸与引出方向。

干扰问题在夜间停机后可能暂时消失。

适配性验证不能省略。

五、检测机理

原理层面，检测面结构对磁场分布影响明显，幅度跌落到阈值以下即触发判定环节，输出级随即切换负载通路。

插接件要确认锁紧到位。

六、维护注意要点

注意事项方面，安装时的敲击冲击可能影响内部电路，维护周期要结合工况粉尘与油雾程度，预防性检查的成本远低于事后抢修。

带电热插拔可能瞬间损坏内部电路。

接线完成后做一次通电检查。

从风险点看，螺纹紧固力矩过大会压裂外壳。

关于触发点，长期运行后应安排一次触发点复测，感应不足时优先改安装位置而非盲目换型号。

七、典型工况说明

在场景匹配上，重载场合要加防护挡板，使用场合决定了外形与引出方式，把场合条件写清楚能大幅减少返工。

周围金属与干扰，强烈振动可能让支架松动并改变安装位置。

从长期运行看，环境温度变化会让触发点轻微漂移。

八、使用方法说明

从上手顺序看，安装时检测面正对目标运动方向，日常点检要覆盖输出状态与支架，先粗调再细调能更快找到触发点。

现场工况方面，结露与高湿环境考验引出部位的防护，相邻产品可错开安装角度或交替通电。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
