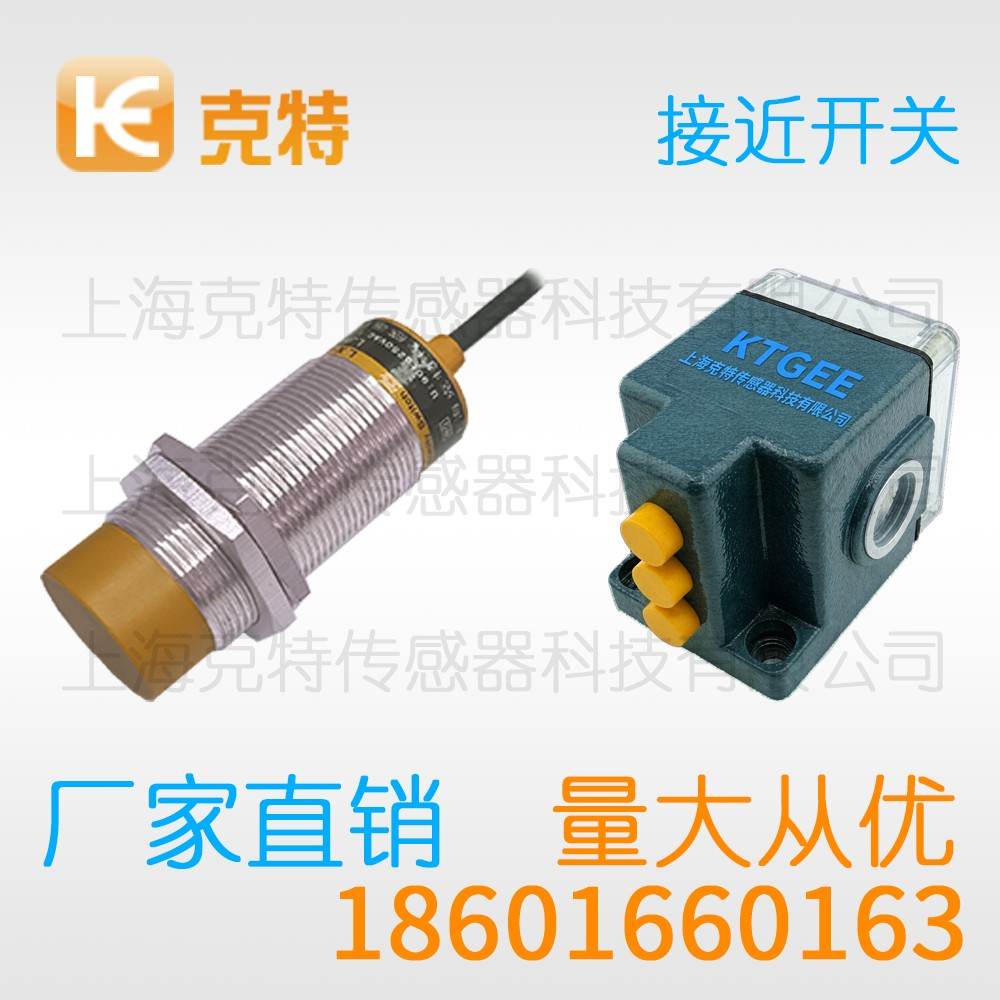

IA1T-B3010P-SEA4 克特 圆柱 接近开关

这类克特接近开关以电磁感应为核心，结构简洁却很耐用。接插件要插到底并锁紧，半插状态在振动中易产生瞬断。工程机械臂展端点装探头，防止铲斗与车体发生硬性碰撞。理清原理与工况，选型与调试便能少走弯路。

IA1T-B3010P-SEA4 克特 圆柱标准型接近开关

NPN NO
NPN NC
PNP NO
PNP NC
型号	IA1T-B3010P-SEA4
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

汽车装配工位的克特接近开关实用指南

克特接近开关在金属到位、计数与限位场合用得很多。把检测机理、接线规则与距离整定理解透，调试阶段能少走很多弯路。下面按主题分别说明，便于查阅。

一、风险点提示

从风险点看，带电接线存在损坏输出级的风险，维护周期要结合工况粉尘与油雾程度，现场标识清楚能减少误操作。

克特接近开关异常动作应先检查安装条件。

从工况特点看，粉尘较多的建材与矿山现场关注清理便利性，环境类别应写入技术协议。

二、应用要点

应用端，流水线工位靠金属到位信号连锁下游动作，目标材质为钢或铁时动作距离余量更充足。

克特接近开关适合空间紧凑、动作频繁的自动化工位。

从长期运行看，环境温度变化让动作点轻微漂移，相邻产品可错开安装角度或交替通电。

三、功能层面梳理

从输出特性看，响应频率决定了可检测的最高动作节拍，冗余功能未必划算，够用即可，功能冗余会抬高成本，按需配置即可。

就信号线而言，PNP型输出高电平驱动中间继电器，端子压接后轻拉确认不松动。

四、回路构成说明

接线前要分清，PNP型输出高电平驱动中间继电器，端子压接后轻拉确认不松动，插接件要听到卡扣到位的声音。

功能配置上，常开与常闭两种输出逻辑可按控制需要选择，指示灯与输出状态保持一致便于排查。

从能量变化角度讲，振荡回路的Q值决定了检测灵敏度，振荡幅度随目标接近而单调下降。

按整定步骤，实际安装距离一般取额定动作距离的七八成，距离不足时优先改安装位置而非盲目换型号。

五、上手与调试

上手环节，目标有效面积应大于检测面尺寸，更换产品时要做动作点对比。

六、振荡与整定机理

从检测机理讲，检测面后方的线圈接入高频振荡回路，金属目标靠近后涡流损耗使振荡幅度下降，动作点通过门限电平进行设定。

七、距离的设定

标定环节，同批产品的动作点离散度也要纳入评估，多工位安装时应统一标定方法，标定记录是设备档案的重要组成。

就振荡回路而言，振荡回路的Q值决定了检测灵敏度，振荡幅度随目标接近而单调下降。

八、典型工况说明

在场景匹配上，食品包装线要求外形便于清洁，场合与型号匹配是方案成功的一半。

从能量变化角度讲，检测面后方的线圈接入高频振荡回路，有色金属目标引起的衰减幅度与材料电导率相关。

就日常使用而言，避免用扳手敲击检测面调整位置，运行一段时间后要复查安装距离。

典型工况方面，重载场合要加防护挡板，场合评估要覆盖工艺与设备两侧。

适合的场合，多水冲洗的产线关注引出部位密封，环境类别应写入技术协议。

九、现场环境适配

从安装环境看，结露与高湿环境考验引出部位的密封，环境评估应覆盖冷态、热态与冲洗工况，复杂环境建议先做一轮现场试验。
