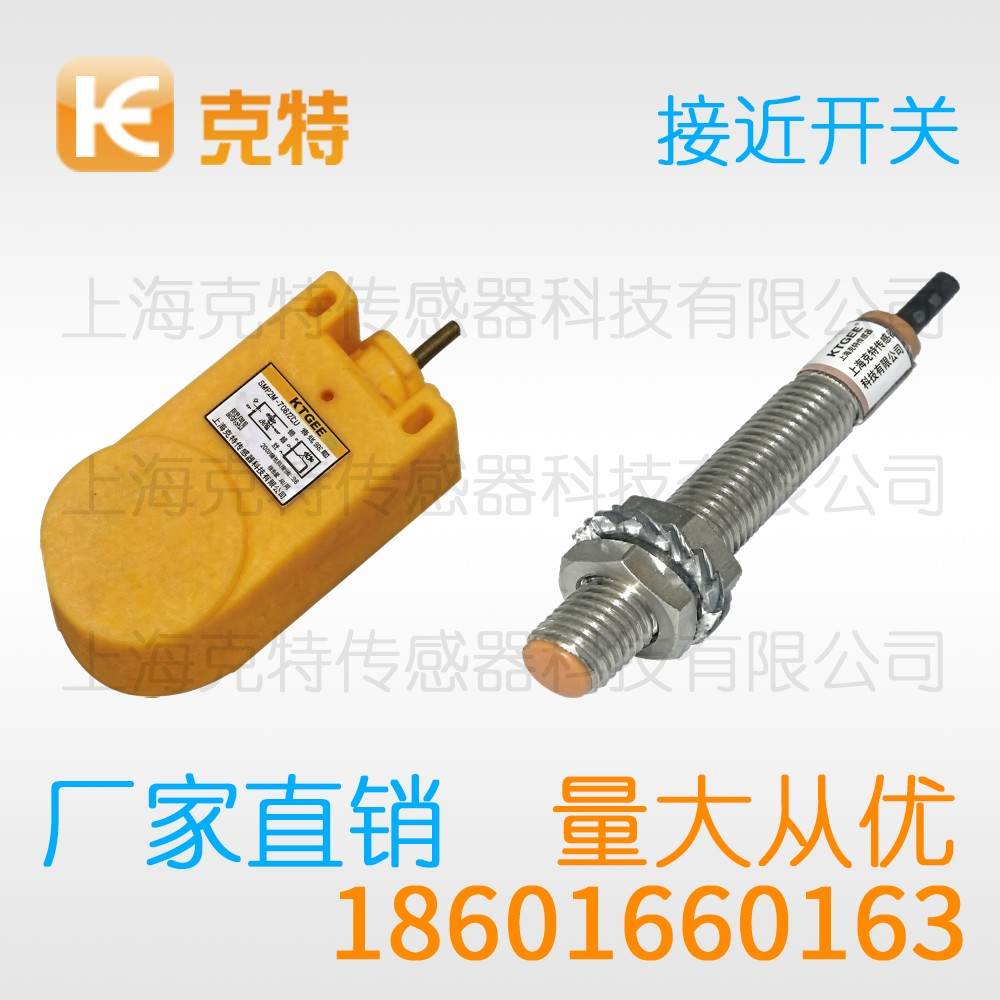

IA1T-B3010N-OES4 克特 圆柱 接近开关

这类克特接近开关既能做限位，也能参与计数与防撞。立体车库中用接近开关感知载车板到位，防止电机过行程造成冲顶。半导体搬运臂用小型电感探头做晶圆盒到位确认，结构紧凑可靠。流水装配线上常用其做工件到位检测，触发气缸或阻挡器动作。

IA1T-B3010N-OES4 克特 圆柱标准型接近开关

NPN NO
NPN NC
PNP NO
PNP NC
型号	IA1T-B3010N-OES4
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

从实用指南看克特接近开关的工作原理

从工程配套角度看，克特接近开关的稳定性直接影响整机节拍。温升、振动、相邻金属与电源质量都会留下痕迹。下面结合常见工况给出可操作的建议。

一、接线与保护

在上电之前，棕色线接电源正极，蓝色线接电源负极，上电前用万用表核对极性与输出类型，接线错误往往表现为上电即动作或毫无反应。

克特接近开关的NPN与PNP类型要和输入模块匹配。

就应用场景而言，陶瓷机械中参与进出窑辊道的到位控制，多工位集中安装时要预留相互之间的间距。

二、操作要点

上手环节，目标有效面积应大于检测面尺寸，操作规程里应写明上电检查步骤，调试过程中的异常现象要记下来。

克特接近开关的安装距离要在运行后复查。

三、整定方法说明

标定环节，长期运行后应安排一次动作点复测，复测数据与首次整定值对比即可发现漂移，投产初期安排一轮复测很有必要。

从负载匹配角度讲，带插接件的产品要确认针脚定义再对接，电磁阀线圈建议加装浪涌吸收环节。

就安装距离而言，埋入式与非埋入式的安装余量并不相同，整定完成后要做一次连续动作验证。

四、现场环境适配

环境因素方面，环境温度变化让动作点轻微漂移，安装板开孔直径要略大于螺纹外径，预防性的布置远胜于事后抢修。

从标定方法看，倾斜接近会让有效距离变短，整定完成后要做一次连续动作验证。

从输出级结构看，四线制产品同时给出常开与常闭两组信号，电磁阀线圈建议加装浪涌吸收环节。

在场景匹配上，有限安装空间关注外形尺寸与引出方向，场合与型号匹配是方案成功的一半。

上手环节，先空载通电观察指示灯，再挂负载运行，调整位置要在断电状态下进行。

五、检测原理说明

就工作过程而言，检测面结构对磁场分布影响明显，铁磁性材料进入磁场时振荡被明显削弱，输出状态与指示灯保持同步显示。

原理层面，磁场能量高度集中在检测面附近区域，振荡幅度随目标接近而单调下降。

按整定步骤，环境温度变化会让动作点轻微漂移，复测数据与首次整定值对比即可发现漂移。

六、典型工况说明

从工况特点看，有限安装空间关注外形尺寸与引出方向，使用场合决定了外形、输出与引出方式，场合条件变化时要重新评估型号。

就安装距离而言，埋入式与非埋入式的安装余量并不相同，整定完成后要做一次连续动作验证。

七、参数与功能解析

从参数表读起，额定动作距离在规格书中以符号Sn标注，功能理解清楚再谈选型效率更高。

从实用功能看，浪涌抑制环节对输出级形成保护，输出级的带载能力要留有余量。

需要留意的是，带电接线存在损坏输出级的风险，更换下的产品要分析失效原因并记录。

八、维护注意要点

在维护环节，安装时的敲击冲击可能影响内部电路，更换下的产品要分析失效原因并记录，预防性检查的成本远低于事后抢修。

九、配套使用场景

结合产线实际，包装机械用到位检测控制推料与封口节拍，节拍快的工位要优先核对响应频率，现场工况决定外壳形式与引出方式。

从配套角度看，钢铁输送线用于挡板与拉绳配套的连锁，节拍快的工位要优先核对响应频率。

以上内容仅做参考，实际产品参数与本公司客服确认为准
