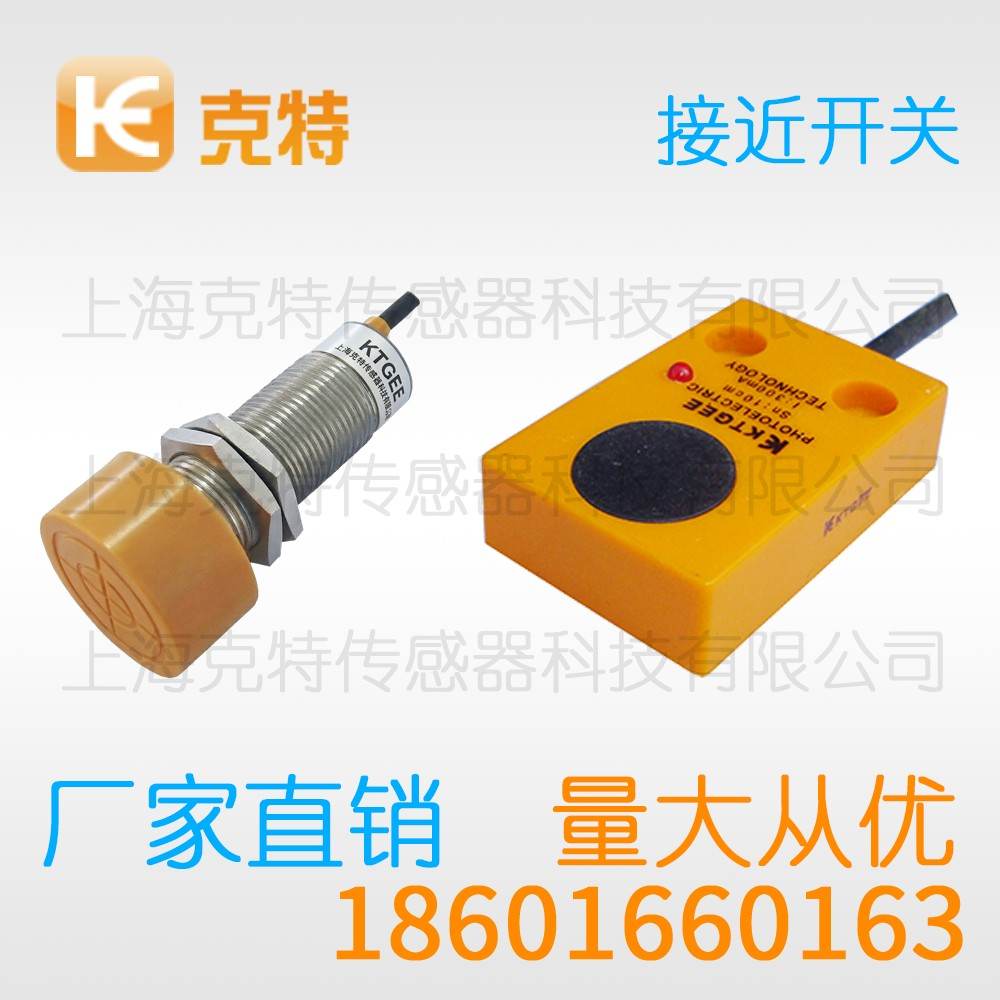

IA1T-B1808N-O3S2 克特 圆柱 接近开关

把克特接近开关用好，先要理解其背后的检测机理。引线弯折半径不宜过小，反复折弯易使内部芯线疲劳断芯。现场标定用标准样块，比凭手感估距更贴近真实工况。目标薄板要考量涡流穿透，过薄时灵敏度会明显下降。

IA1T-B1808N-O3S2 克特 圆柱标准型接近开关

NPN NO
NPN NC
PNP NO
PNP NC
型号	IA1T-B1808N-O3S2
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

印刷机械工位的克特接近开关实用指南

克特接近开关属于电感式检测的典型代表，靠涡流损耗完成金属识别。原理清楚了，距离整定与抗干扰处理就顺理成章。接下来把工作过程与使用细节一并讲透。

一、动作距离标定

关于动作距离，倾斜接近会让有效距离变短，留出余量比贴着极限值更稳妥，把安全系数固定下来便于复制到同类设备。

克特接近开关多工位安装应统一标定方法。

从工况特点看，有限安装空间关注外形尺寸与引出方向，不同场合的验收重点并不相同。

从内部电路结构看，检测面后方的线圈接入高频振荡回路，目标表面感应出涡流并持续消耗振荡能量。

二、避坑指南

在维护环节，带电接线存在损坏输出级的风险，首次送电要安排人员盯住输出状态，严格执行操作规范能避免多数人为损坏。

克特接近开关超出额定范围运行会缩短寿命。

三、使用方法说明

在操作层面，支架要刚性足够，避免长期振动后松动，操作规程里应写明上电检查步骤，用法规范应写入设备维护手册。

场合选择上，振动较大的设备优先考虑刚性支架，使用场合决定了外形、输出与引出方式。

在上电之前，信号线颜色在不同厂家之间基本统一，端子压接后轻拉确认不松动。

四、应用要点

从配套角度看，陶瓷机械中参与进出窑辊道的到位控制，铝及铜合金目标需要按衰减比例折算，应用方案要与设备节拍和维护习惯匹配。

从内部电路结构看，检测面结构对磁场分布影响明显，不同材质对应的衰减斜率并不一致。

五、输出级接线规则

从输出级结构看，四线制产品同时给出常开与常闭两组信号，屏蔽层单端接地可降低串扰。

六、典型工况说明

从使用场合看，粉尘较多的建材与矿山现场关注清理便利性，环境类别应写入技术协议，把场合条件写清楚能大幅减少返工。

从配套角度看，流水线工位靠金属到位信号连锁下游动作，有限安装空间里外形尺寸与出线方向是硬约束。

七、现场环境适配

现场环境，电焊机与变频器会向电源线串入脉冲干扰，安装板开孔直径要略大于螺纹外径，环境因素往往比产品本身更值得关注。

八、信号形成过程

就振荡回路而言，线圈与电容构成的谐振网络维持稳定振荡，幅度跌落到门限以下即触发判定环节，后级比较环节给出稳定的通断状态。

就安装距离而言，薄板与小目标要按有效面积折算，整定完成后要做一次连续动作验证。

九、输出特性说明

从参数表读起，极性保护可避免电源接反造成的损坏，重复精度指标通常在微米到毫米量级，把参数口径说清楚能避免后续争议。

距离整定，长期运行后应安排一次动作点复测，复测数据与首次整定值对比即可发现漂移。
