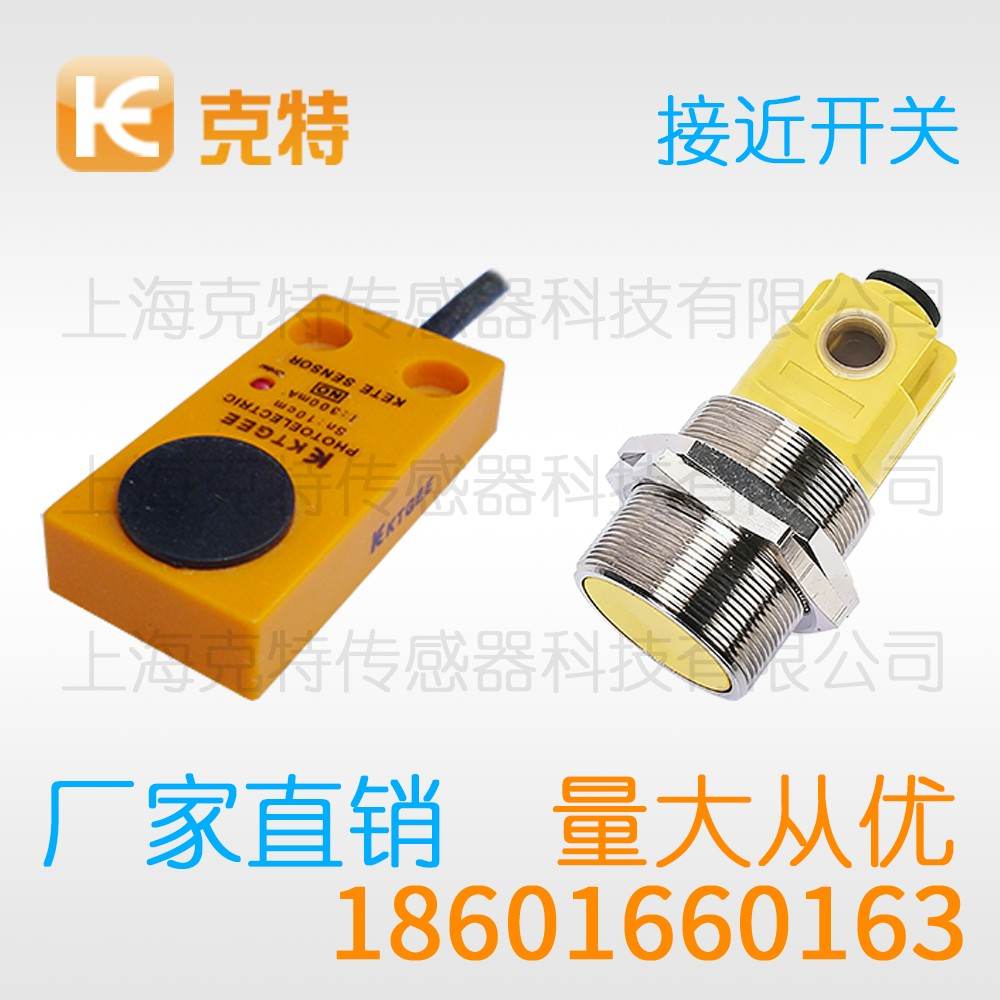

IA1T-B0801P-CPA3 克特 圆柱 接近开关

克特接近开关是工业现场最常用的非接触检测元件之一。现场临时飞线要用端子排固定，禁止随意缠绕以防松脱短路。接线盒内要做好线号标识，日后排查故障可省去大量比对时间。感性负载旁装压敏电阻，可吸收通断瞬间的过电压保护输出管。

IA1T-B0801P-CPA3 克特 圆柱标准型接近开关

序号	特点描述
1	具有短路保护、反极性保护、过载保护功能(DC)
2	长寿命及高可靠性
3	红色LED显示可以检查传感器的输出状态
4	经济实惠并且操作简单
5	运用广泛，可替换小型微动开关和限位开关
直流-3线/DC-3 wires NPN N.O
直流-3线/DC-3 wires NPN N.C
直流-3线/DC-3 wires PNP N.O.
直流-3线/DC-3 wires PNP N.C.
（直流2线 N.O.）
（直流2线 N.C.）
交流-2线/AC-2 wires N.O
交流-2线/AC-2 wires N.C.
检测距离 / Rated sensing distance		按标准而定
安装方式 / Mounting		埋入 / shield	非埋入 / non-shield
工作电压 / Supply voltage		DC12~24V（10~30V DC）/90-250VAC，允许波动≤10%
漏电流 / Leakage current		<0.8mA
品牌		克特18601660163
型号		IA1T-B0801P-CPA3
标准检出物体 / Sensing target		以感应面而定
工作频率 / Frequency		20-1000Hz
消耗电流 / Consumption		≤15mA
负载电流 / Load current		200mA
电压降 / Voltage drop (Vp)		≤5V
滞后 / Hysteresis		1~15%
重复精度 / Repeatability		≤5%
LED显示 / Display		红色 / Red LED
保护电路 / Protection Circuit		短路保护、反极性保护、过载保护
工作温度 / Operating temperature		-25~+65°C（未结露状态）
抗冲击 / Anti-impact		500m/s （50G），X、Y、Z方向各10次
抗震动 / Anti-vibration		10~55Hz（振幅1.5mm），X、Y、Z方向各2小时
防护等级 / Protection		IP50-IP67按标准而定
连接方式 / Connection		电缆线/M12插头
检测面材料 / Sensing face		塑料

克特接近开关输出特性与安装细节

克特接近开关属于电感式检测的典型代表，靠涡流损耗完成金属识别。原理清楚了，距离整定与抗干扰处理就顺理成章。下面把工作过程与使用细节一并讲透。

一、注意事项

现场教训，清洗溶剂可能侵蚀密封件与线缆外皮，首次送电要安排人员盯住输出状态，故障分析报告有助于减少重复失效。

克特接近开关更换后必须做动作点对比。

从负载匹配角度讲，交流两线制存在微小漏电流，选型时要留意，继电器感性负载两端应并联续流二极管。

就振荡回路而言，线圈与电容构成的谐振网络维持稳定振荡，幅度跌落到门限以下即触发判定环节。

从负载匹配角度讲，直流三线制的额定电压要与电源匹配，继电器感性负载两端应并联续流二极管。

二、用法与操作

用法上，安装时检测面正对目标运动方向，运行一段时间后要复查安装距离，使用记录有助于分析偶发故障。

克特接近开关的安装距离要在运行后复查。

三、配套使用场景

从集成商反馈看，电子装配专机上做托盘与工装的位置确认，节拍快的工位要优先核对响应频率，样机验证通过后再批量上机更稳妥。

克特接近开关在振动场合要配合刚性支架使用。

按调试流程，先空载通电观察指示灯，再挂负载运行，使用中不要让检测面长期接触铁屑。

应用端，纺织与印刷机械用于往复机构的到位反馈，批量产线更看重不同批次产品的一致性。

四、整定方法说明

距离整定，同批产品的动作点离散度也要纳入评估，距离不足时优先改安装位置而非盲目换型号，标定工作最好由专人统一完成。

从风险点看，焊接作业飞溅会灼伤检测面与线缆，异常动作先查安装再怀疑产品。

五、场景匹配要点

场合选择上，频繁启停的场合要关注响应频率，使用场合决定了外形、输出与引出方式，场合匹配得好，产品性能才能发挥出来。

就适配性而言，粉尘较多的建材与矿山现场关注清理便利性，使用场合决定了外形、输出与引出方式。

六、工作原理

说起信号形成，磁场能量高度集中在检测面附近区域，铁磁性材料进入磁场时振荡被明显削弱，动作点通过门限电平进行设定。

从长期运行看，检测面正前方的金属支架会衰减动作距离，电源端加装滤波环节能压低脉冲干扰。

使用时，弯曲半径过小会损伤线缆内部芯线，更换产品时要做动作点对比。

七、输出级接线规则

从回路构成看，PNP型输出高电平驱动中间继电器，端子压接后轻拉确认不松动。

八、功能要点

功能配置上，回差大小影响临界位置的抖动表现，规格书中的数值多以标准目标测得，把参数口径说清楚能避免后续争议。

从实用功能看，浪涌抑制环节对输出级形成保护，规格书中的数值多以标准目标测得。

从检测机理讲，检测面结构对磁场分布影响明显，不同材质对应的衰减斜率并不一致。

九、安装环境评估

环境因素方面，环境温度变化让动作点轻微漂移，高温场合要核对额定工作温度范围。

功能层面，常开与常闭两种输出逻辑可按控制需要选择，冗余功能未必划算，够用即可。

就日常使用而言，调试阶段用实际工件验证比样板更可靠，动作点确认后要锁紧并做标记。

以上内容仅做参考，实际产品参数与本公司客服确认为准
