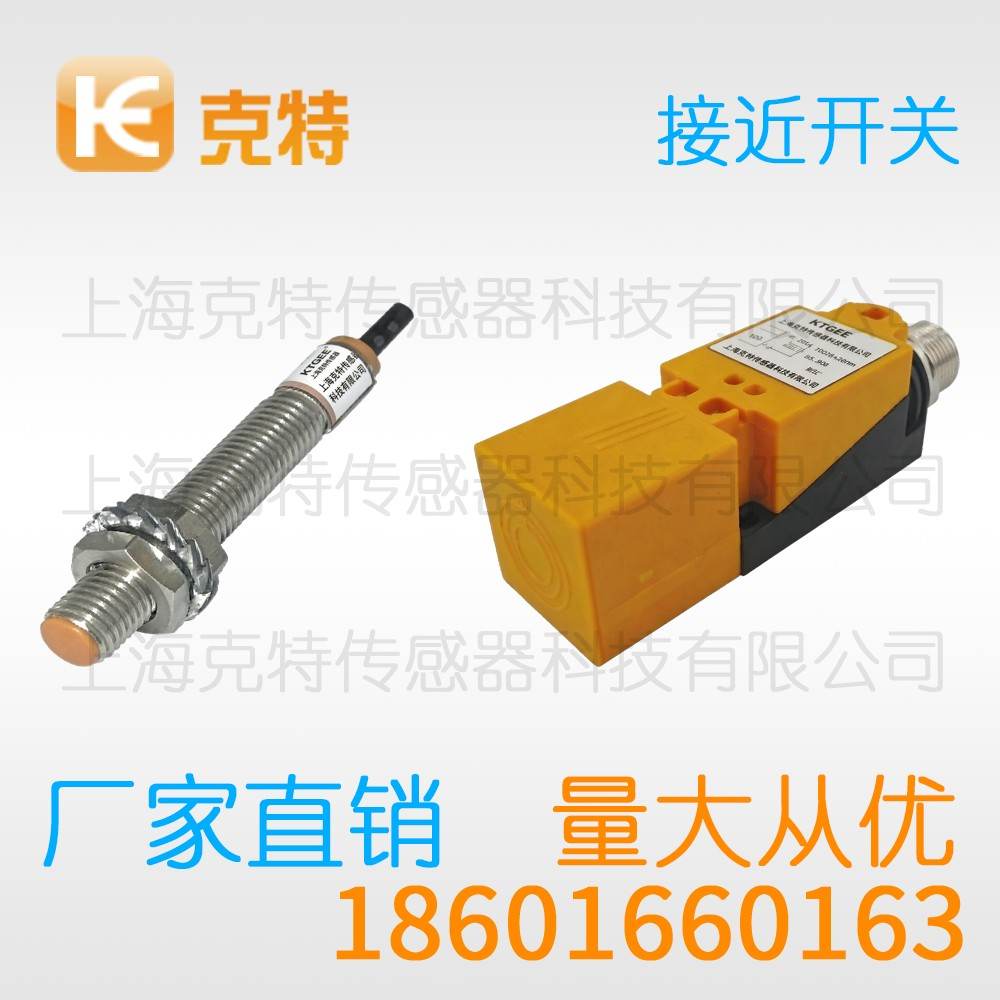

IA1Q-P4020P-CEA4 克特 接头式方形电感式 接近开关

这类器件靠电磁场变化判断金属有无，不依赖光照条件。注塑机合模区布置电感探头，监控模板零位与顶出杆回位状态。玻璃深加工线用其判断玻璃板到位，引导吸盘抓取与翻转。把这些细节做到位，检测稳定性会有明显提升。

IA1Q-P4020P-CEA4 克特 接头式方形电感式接近开关

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	IA1Q-P4020P-CEA4
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

仓储设备行业克特接近开关输出级结构漫谈

调试克特接近开关时，先弄清动作距离与回差的关系，再谈安装布局，效率会高很多。很多抖动问题恰恰出在距离贴着极限值。下面按使用顺序把要点讲清楚。

一、功能层面梳理

功能层面，重复精度关系到定位工位的一致性，指示灯与输出状态保持一致便于排查，功能与需求匹配比堆配置更重要。

克特接近开关的回差用于抑制临界位置抖动。

二、整定方法说明

关于检测距离，倾斜接近会让有效距离变短，整定完成后要做一次连续动作验证，标定工作最好由专人统一完成。

克特接近开关距离设定时要考虑目标材质差异。

正确的使用方式，感应面不宜贴死在厚金属板上，更换产品时要做动作点对比。

三、工作原理

说起信号形成，检测面结构对磁场分布影响明显，金属目标靠近后涡流损耗使振荡幅度下降，输出级随即切换负载通路。

克特接近开关对非金属目标没有响应，这是机理决定的。

功能层面，浪涌抑制环节对输出级形成保护。

四、操作要点

用法上，布线时动力线与信号线分开走线，更换产品时要做动作点对比，把整定值记录进台账便于复现。

从长期运行看，金属屑堆积在检测面会造成误动作，安装板开孔直径要略大于螺纹外径。

五、周围环境的影响

在评估干扰时，油雾与粉尘附着会改变检测面附近的介电状况，振动场合要加防松垫圈与锁紧螺母，复杂环境建议先做一轮现场试验。

就安装距离而言，有色金属目标对应的数值要打较大折扣，冷态与热态的数值差异要心里有数。

从参数表读起，动作指示灯方便现场判断通断状态，输出级的带载能力要留有余量。

六、接线方式

接线环节，PNP型输出高电平驱动中间继电器，继电器感性负载两端应并联续流二极管，带电接线并不提倡，应先断电操作。

在成套设备上，纺织与印刷机械用于往复机构的到位反馈，多工位集中安装时要预留相互之间的间距。

周围金属与干扰，结露与高湿环境考验引出部位的密封，金属挡板与安装板要留出足够间距。

七、典型应用分析

结合产线实际，木工机械中用于压梁与送料机构限位，工装更换频繁的场合关注安装重复性。

按调试流程，调试阶段用实际工件验证比样板更可靠，线缆固定要留出活动余量。

用法上，感应面不宜贴死在厚金属板上，动作点确认后要锁紧并做标记。

从电磁感应角度看，线圈与电容构成的谐振网络维持稳定振荡，幅度跌落到门限以下即触发判定环节。

八、现场教训汇总

从风险点看，线缆过度拉扯会让芯线在引出处断裂，检修前必须断电并确认无残余能量，严格执行操作规范能避免多数人为损坏。

九、场合选择思路

在场景匹配上，干扰较强的车间要优先做电源滤波，不同场合的验收重点并不相同，场合选择本身就是一次工程判断。

在操作细节上，带电接线存在损坏输出级的风险，更换下的产品要分析失效原因并记录。

从参数表读起，响应频率决定了可检测的最高动作节拍。

以上内容仅做参考，实际产品参数与本公司客服确认为准
