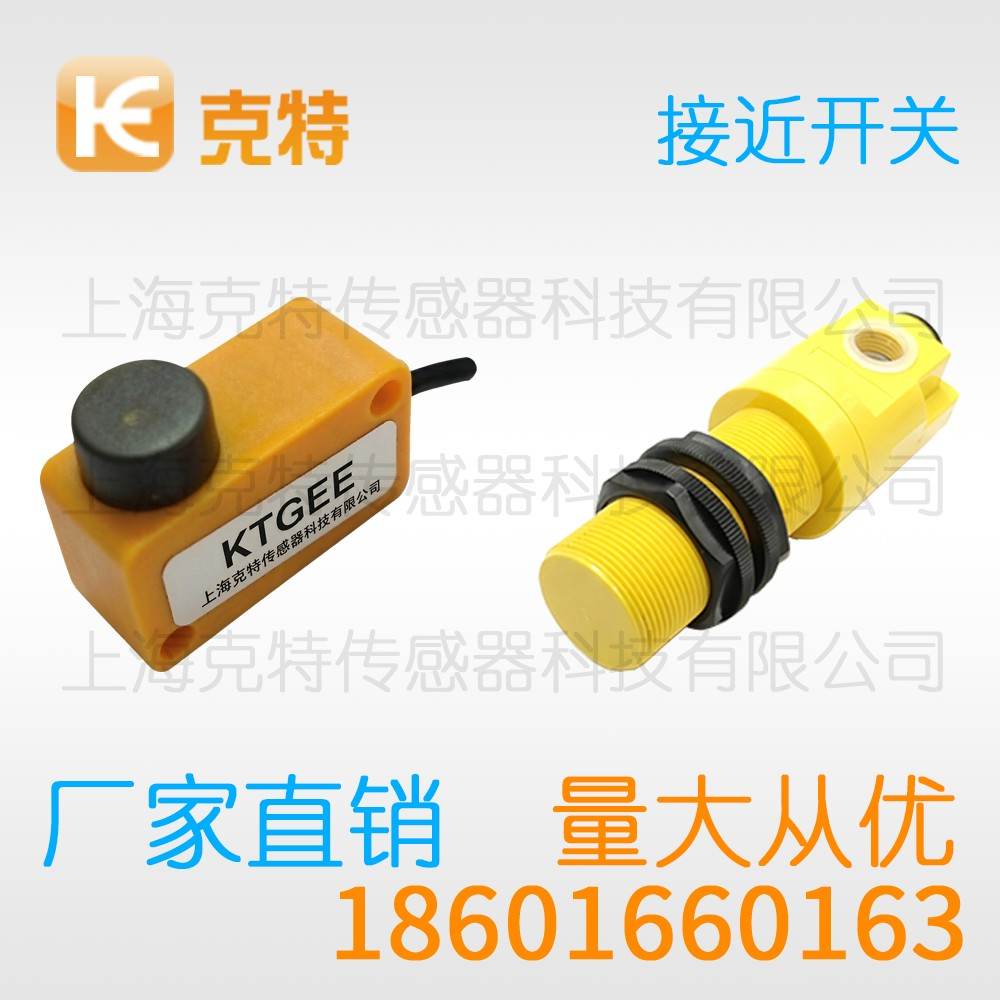

IA1D-S6.501P-CPA3 克特 圆柱 接近开关

想把检测距离设准，克特接近开关的标定不能马虎。调试阶段用万用表测黑线对蓝线电压，即可判断当前处于通或断。潮湿环境接头用防水对接件，避免水汽沿芯线毛细爬入壳体。掌握这些要点，现场用好克特接近开关并不困难。

IA1D-S6.501P-CPA3 克特 圆柱标准型接近开关

分类	类型	输出形式	参数值
型号	IA1D-S6.501P-CPA3
安装方式			非屏蔽式（非埋入式）/屏蔽式（埋入式）
功能	直流型	NPN	NO
			NC
			NO+NC
		PNP	NO
			NC
			NO+NC
		二线制	NO
			NC
	交流型	二线制	NO
			NC
		三线制	NO+NC
检测距离			按标准距离
设定距离			标准距离80%
品牌			克特18601660163
滞后距离			检测距离的10%以下
检测物体			磁性金属（非磁性金属时检测距离减小）
标准检测物体			按检查面而定
响应频率			DC: 0.5kHz AC: 25Hz
电源电压			直流型：DC12—24V（6-36V）脉动（P-P）10%以下 交流型：AC110—220V（36—250V）50/60Hz
耐电压			AC1000V 50/60Hz 1min 充电部分与外壳间
电压的影响			额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内
消耗电流			N.P型：13mA以下，D型：0.8mA以下，A型：1.7mA以下
控制输出			N.P型：300mA以下，D型：200mA以下，A型：400mA以下
回路保护			N.P.D型：逆连接保护、浪涌吸收、负载短路保护 A型：浪涌吸收
环境温、湿度			动作时、保存时：各-30—+65℃（不结冰、不结霜） 动作时、保存时：各35—95%RH
温度的影响			温度范围-30—+65℃，+23℃时、±15%检测距离以内 温度范围-25—+60℃，+23℃时、±10%检测距离以内
绝缘阻抗			50MΩ以上（DC500兆欧表）充电部分与外壳间
材质			外壳：黄铜镀镍/塑料 检测面：ABS
保护构造			IP50-67（IEC规格）

从安装细节看克特接近开关的动作距离标定

调试克特接近开关时，先弄清动作距离与回差的关系，再谈安装布局，效率会高很多。很多抖动问题恰恰出在距离贴着极限值。下面按使用顺序把要点讲清楚。

一、功能配置

从实用功能看，重复精度关系到定位工位的一致性，指示灯与输出状态保持一致便于排查，不同厂家的参数测试条件可能不同。

克特接近开关通常内置短路保护与极性保护。

从故障案例看，长期过载运行会让输出级发热老化，异常动作先查安装再怀疑产品。

现场环境，周围大面积金属构成的屏蔽效应会削弱有效距离，金属挡板与安装板要留出足够间距。

二、极性核对要点

从输出级结构看，带插接件的产品要确认针脚定义再对接，端子压接后轻拉确认不松动，插接件要听到卡扣到位的声音。

克特接近开关带指示灯的型号便于现场核对输出。

三、上手与调试

用法上，安装时检测面正对目标运动方向，操作规程里应写明上电检查步骤，把整定值记录进台账便于复现。

从行业落地看，输送线分拣点依靠金属接近触发挡板气缸，粉尘较多的建材与矿山现场要选便于清理的外形。

周围金属与干扰，周围大面积金属构成的屏蔽效应会削弱有效距离，相邻产品可错开安装角度或交替通电。

四、整定方法说明

关于检测距离，实际安装距离一般取额定动作距离的七八成，冷态与热态的数值差异要心里有数，标定记录是设备档案的重要组成。

从输出级结构看，PNP型输出高电平驱动中间继电器，带指示灯的产品可先看灯再量输出。

就日常使用而言，支架要刚性足够，避免长期振动后松动，异常动作先查安装再怀疑产品。

五、振荡与整定机理

说起信号形成，内部振荡级持续输出高频能量，幅度跌落到门限以下即触发判定环节，输出级随即切换负载通路。

六、周围环境的影响

从长期运行看，油雾与粉尘附着会改变检测面附近的介电状况，振动场合要加防松垫圈与锁紧螺母，环境变化会直接反映在动作点上。

结合产线实际，木工机械中用于压梁与送料机构限位，有油雾与切削液的机床内部适合密封引出结构。

周围金属与干扰，周围大面积金属构成的屏蔽效应会削弱有效距离，振动场合要加防松垫圈与锁紧螺母。

七、行业落地场景

从配套角度看，包装机械用到位检测控制推料与封口节拍，有限安装空间里外形尺寸与出线方向是硬约束，长期运行场合优先考虑温升与振动余量。

八、风险点提示

需要留意的是，安装时的敲击冲击可能影响内部电路，备件更换后要做动作点对比。

说到三线制与两线制，两线制产品串入负载回路，布线更省线材，电磁阀线圈建议加装浪涌吸收环节。

九、场景匹配要点

场合选择上，有限安装空间关注外形尺寸与引出方向，同类场合的成功案例值得参考，场合匹配得好，产品性能才能发挥出来。

以上内容仅做参考，实际产品参数与本公司客服确认为准
