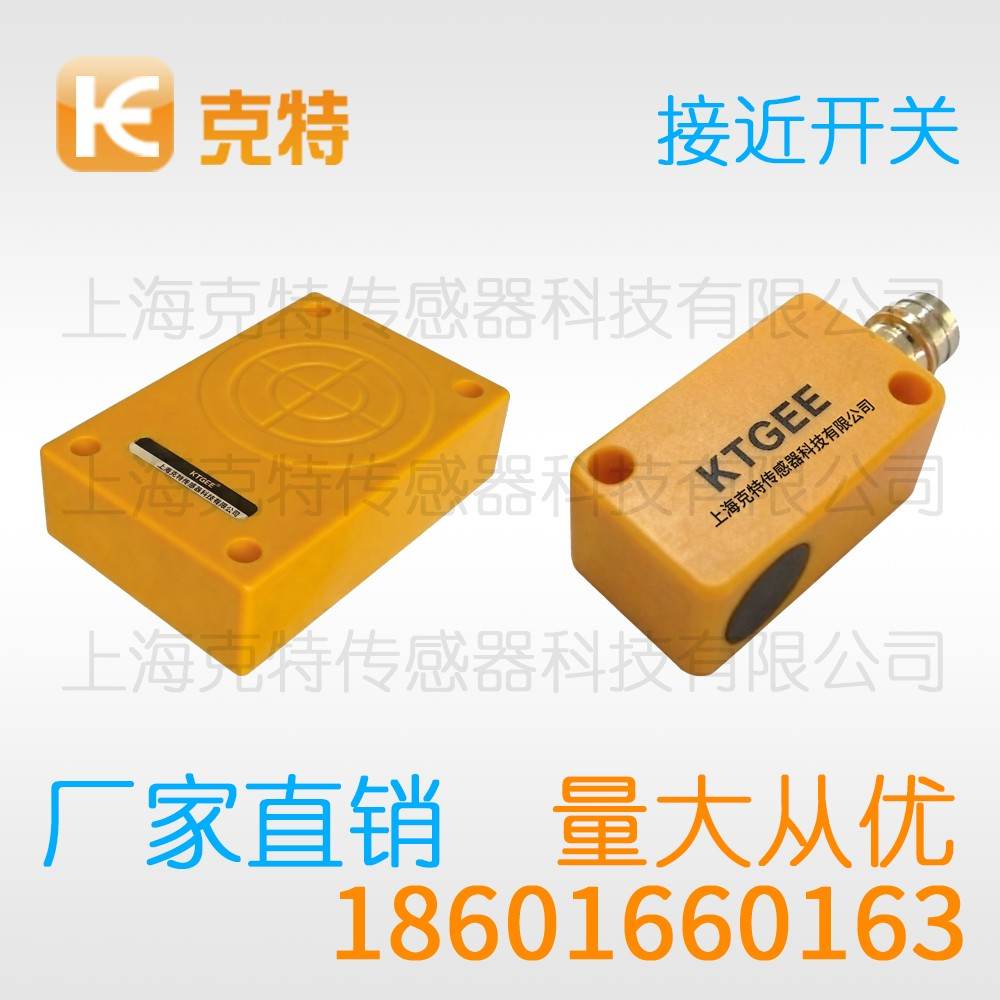

IA1D-S0401N-C3F2 克特 分离式超短电感式 接近开关

面对油污粉尘环境，克特接近开关依旧能稳定工作。铁磁安装底板比铝板影响大，齐平安装可削弱侧向金属干扰。不同金属的相对磁导率差异，会让同一探头出现不一样的检出距离。现场多实测少凭估，能避免很多隐蔽的误动作。

IA1D-S0401N-C3F2 克特 分离式超短型电感式接近开关

NPN NO
NPN NC
PNP NO
PNP NC
型号	IA1D-S0401N-C3F2
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

从常见问题看克特接近开关的距离设定

克特接近开关属于电感式检测的典型代表，靠涡流损耗完成金属识别。原理清楚了，距离整定与抗干扰处理就顺理成章。下面把工作过程与使用细节一并讲透。

一、功能层面梳理

从实用功能看，额定动作距离在规格书中以符号Sn标注，参数留有余量能显著降低故障率，功能冗余会抬高成本，按需配置即可。

克特接近开关通常内置短路保护与极性保护。

取值保守换来的是更低的误动作率。

油雾附着在检测面上会改变耦合条件。

二、距离的设定

从标定方法看，长期运行后应安排一次动作点复测，标定要用实际目标材质与尺寸，把安全系数固定下来便于复制到同类设备。

克特接近开关的距离标定要用实际工件完成。

输出边沿的陡峭程度影响后续计数可靠性。

长距离传输时线径选择要保守一点。

从输出级结构看，棕色线接电源正极，蓝色线接电源负极。

从安装环境看，金属屑堆积在检测面会造成误动作。

三、信号形成过程

说起信号形成，检测面后方的线圈接入高频振荡回路，涡流路径集中在目标表层，与表面状态有关，施密特环节把模拟量整定为陡峭边沿。

接线案例应写进培训材料。

标定必须用实际工况中的目标。

四、使用方法说明

按调试流程，安装时检测面正对目标运动方向，动作点确认后要锁紧并做标记，先粗调后微调能更快找到动作点。

振动场合要配刚性支架与防松。

从负载匹配角度讲，四线制产品同时给出常开与常闭两组信号，带指示灯的产品可先看灯再量输出。

注意事项方面，禁止把检测面当作撬杠支点，检修前必须断电并确认无残余能量。

五、风险点提示

按经验总结，焊接作业飞溅会灼伤检测面与线缆，线缆走向要避开运动部件与锐边，严格执行操作规范能避免多数人为损坏。

按现场分类，重载场合要加防护挡板，场合评估要覆盖工艺与设备两侧。

油雾附着在检测面上会改变耦合条件。

日常使用要避免铁屑堆积在检测面。

六、回路构成说明

从输出级结构看，棕色线接电源正极，蓝色线接电源负极，电磁阀线圈建议加装浪涌吸收环节，现场改线后要重新做一次动作点验证。

从参数表读起，浪涌抑制环节对输出级形成保护，重复精度指标通常在微米到毫米量级。

七、典型工况说明

适合的场合，重载场合要加防护挡板，不同场合的验收重点并不相同，适配性验证通过后再批量上线更稳妥。

在场景匹配上，粉尘较多的建材与矿山现场关注清理便利性。

八、应用要点

从配套角度看，机床夹具常用此类产品完成工件到位确认，振动大的设备优先选刚性支架与带锁紧螺母，成套项目建议按同一技术条件集中采购。

在场景匹配上，有限安装空间关注外形尺寸与引出方向。

从集成商反馈看，钢铁输送线用于挡板与拉绳配套的连锁。

九、环境干扰分析

就温湿度与介质而言，强烈振动可能让支架松动并改变安装距离，振动场合要加防松垫圈与锁紧螺母，预防性的布置远胜于事后抢修。

从工况特点看，有限安装空间关注外形尺寸与引出方向。

断电调整是安全操作的前提。

备件更换后要做动作点对比。

以上内容仅做参考，实际产品参数与本公司客服确认为准
