AN-11R 气缸磁性开关

2023-10-16 磁感应开关 0 产品咨询

品牌:克特

型号:AN-21R

产品介绍:

该产品为两线式有接点磁簧管常开型,适用于AIRTAC(亚德客)、CHELIC(气立可)、CHANTO(长拓)、

MINDMAN(金器)气缸沟槽,体积小,安装紧凑,感应性能稳定。

产品尺寸:长22mm*宽15.5mm*高11mm

规格参数:

1、工作电压范围:5-240V DC/AC(交流直流通用)

2、最大负载电流:100mA Max

3、最大额定功率:10W Max(P=V*I)

4、最大开关切换频率:200HZ

5、启动高斯:不低于50G(该高斯是使用:外径15.5mm*内径8mm*厚度5mm的NS极性橡胶磁测试所得之数据)。



规 格 参 数 表:



 型 号

AN-11R

 开关逻辑

SPST常开型

 开关型式

有接点磁簧管型

品牌                                            克特

 工作电压

5~240V DC/AC

 最大工作电流

100mA Max

 最大开关容量

10W Max

 内部消耗电流

 残留压降

2.5V Max@100mA DC

 泄漏电流

 指示灯

红色LED

 电缆线

3.3∮,2C,灰色耐油PVC

生产厂家                           上海克特传感器科技有限公司

 灵敏度

40G

 最大开关频率

200Hz

 使用温度范围

-10~70

 耐冲击

30G

 耐振动

9G

 保护等级

IP67(EN60529)

 保护电路

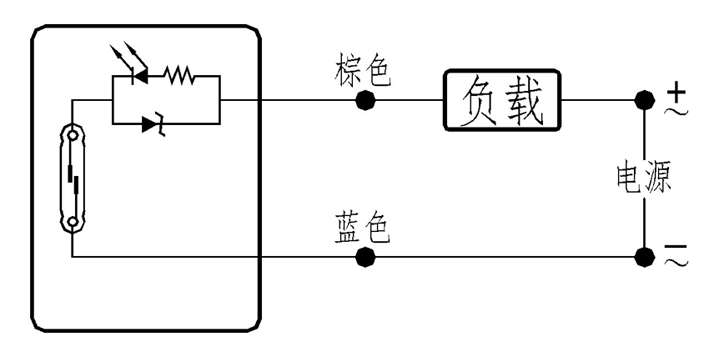

接 线 图:

                          AN-11R

测试工具测试器TS-3



可适用固定夹具沟槽形式免用夹具

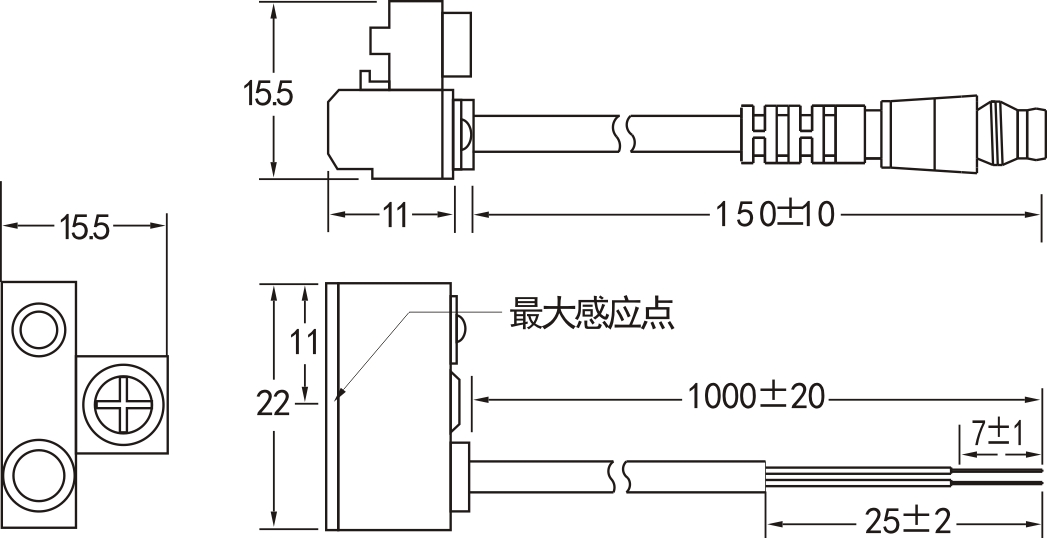

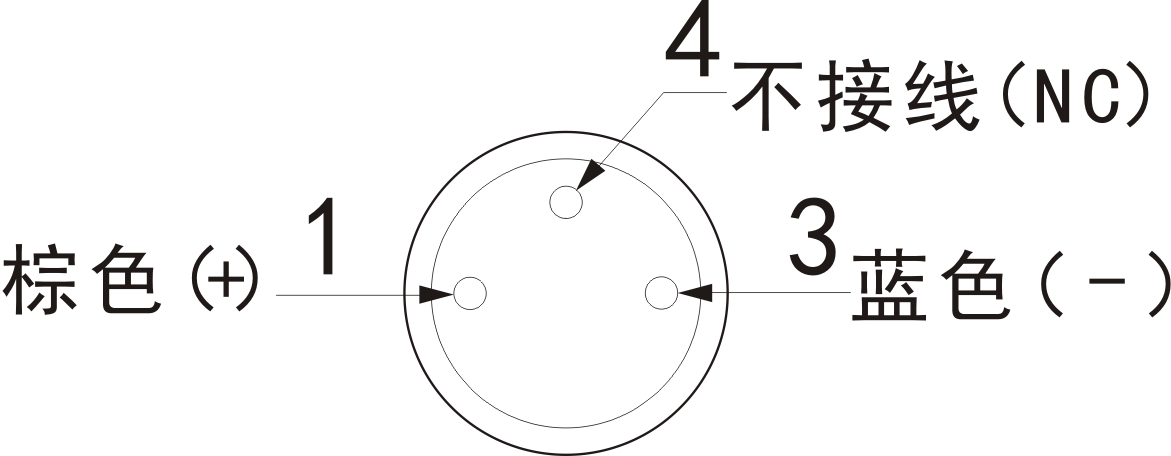

开关尺寸图与QD接头接线图:


AN-11R

AN-11R

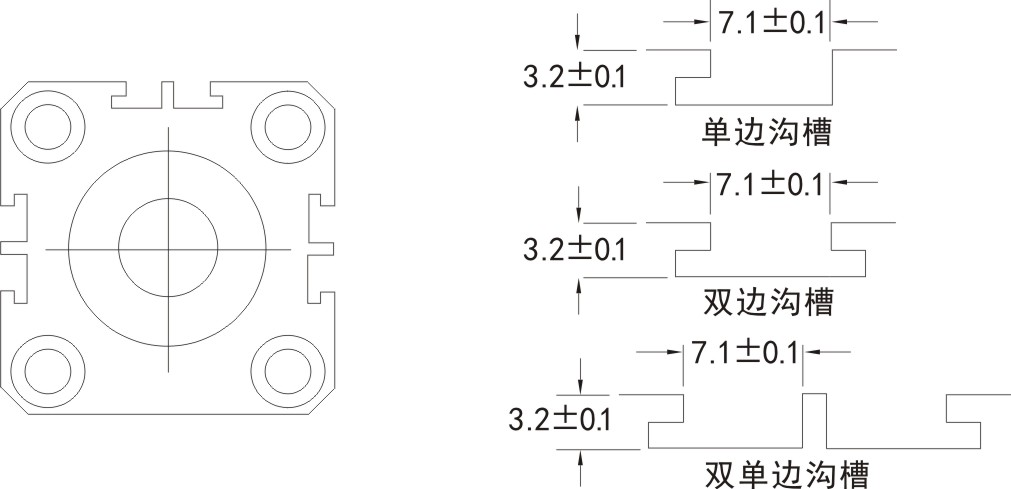

       产品适用沟槽与安装实配图:


        AN-11R


产品特点:磁性开关 磁感应开关 气缸磁性开关
