MGN12C 滑块

2023-11-13 MGN_微型导轨 0 产品咨询


MGN12C

MGN12C

MGN12C

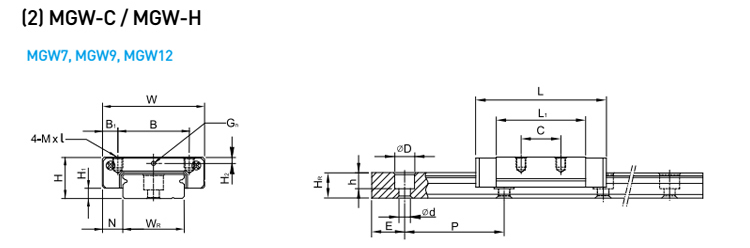

组件尺寸H13mm
H13mm
N7.5mm
滑块尺寸W27mm
B20mm
B13.5mm
C15mm
L121.7mm
L34.7mm
G
mm
GnΦ2mm
MxlM3x3.5mm
H22.5mm
导轨尺寸WR12mm
HR8mm
D6mm
h4.5mm
d3.5mm
P25mm
E10mm
导轨的固定螺栓尺寸导轨的固定螺栓尺寸M3x8mm
基本额定负荷动负荷C2.84kN
静负荷C03.92kN
容许静力矩MR25.48kN-m
Mp13.72kN-m
My13.72kN-m
重量滑块0.034kg
导轨0.65kg/m



体积小,轻量化,特别适合小型化设备使用。

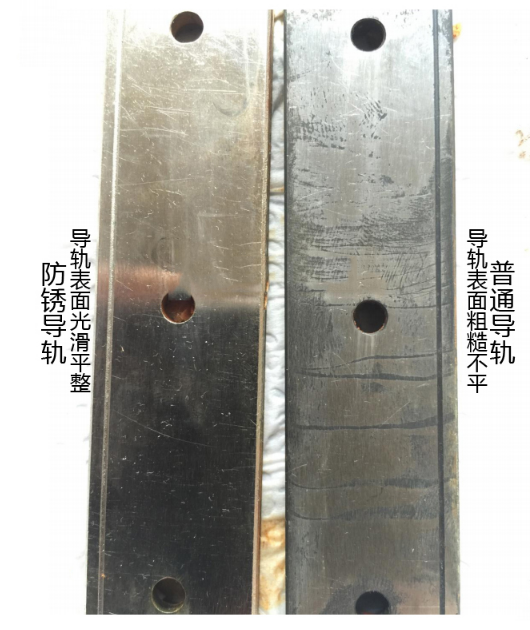

滑块,导轨材质提供不銹钢及合金钢两种。不銹钢材质的直线导轨,包含滑块,导轨及其它金属配件,如钢珠,保持器等,皆使用不銹钢材质,具备防銹的特性。

采用哥德型四点接触设计,可承受各方向负荷,具备刚性强,精度高等特性。

使用时应注意以下事项:

一、保持滑轨及其周围环境的清洁即使肉眼看不见的微笑灰尘进入滑块,也会增加导轨的磨损。

二、在安装时要认真仔细,不允许强力冲压,不允许用锤直接敲击导轨,不允许通过滚动体传递压力。

三、使用合适、准确的安装工具尽量使用专用工具,极力避免使用布类和短纤维之类的东西。

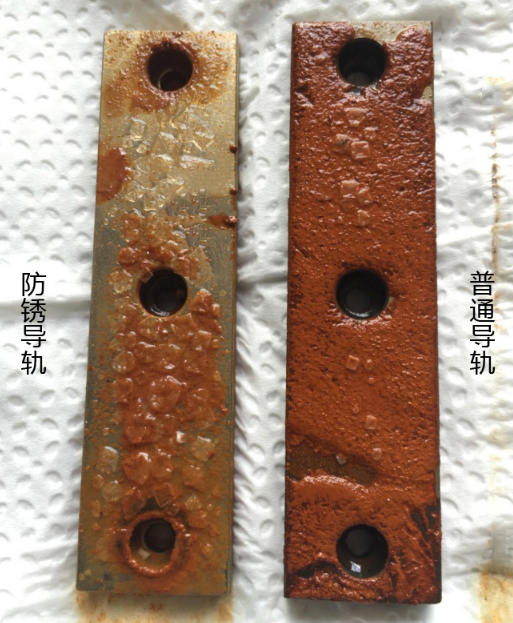

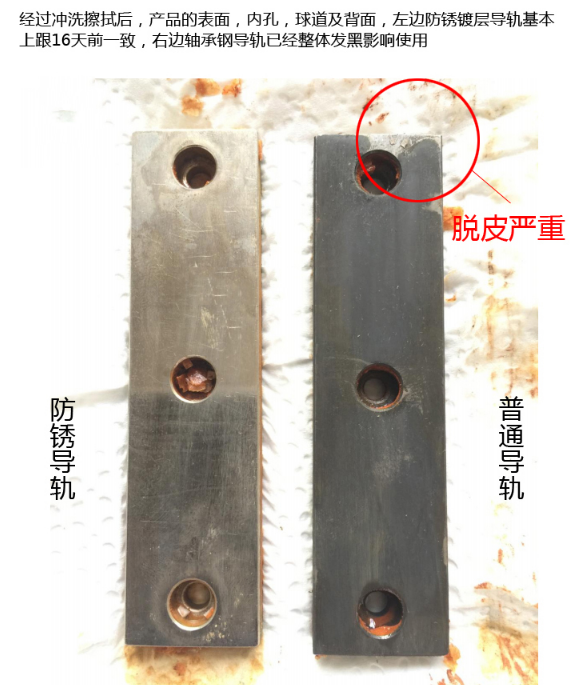

四、防止轨道的锈蚀,直接用手拿取时,要充分洗去手上的汗液,并涂以优质矿物油后再进行操作,在雨季和夏季尤其要注意防锈。

不过,在某种特殊的操作条件下,可以获得较长于传统计算的寿命,特别是在轻负荷的情况下。这些特殊的操作条件就是,当滚动面(轨道及滚动件)被一润滑油膜有效地分隔及限制污染物所可能导致的表面破坏。事实上,在理想的条件下,所谓永久寿命是可能的。

MGN12C

MGN12C

MGN12C

产品特点:直线导轨 滑块

生产厂家:上海克特传感器科技有限公司 销售电话:021-51860181 手机:18601660163 邮箱:kt@ktgee.net.cn
