AN-20R 气缸感应传感器

2018-11-08 磁感应开关 240 ℃ 0 产品咨询

克特AN-12R,两线式有接点磁性开关,磁感应开关,气缸磁性开关,传感器

   品牌:克特

  型号: AN-12R

  产品介绍:

  该产品为两线式有接点磁簧管常开型,适用于KOGANEI(小金井)、MINDMAN(金器)、4*4方型沟槽,体积小,安装紧凑,感应性能稳定。

  产品尺寸:长23mm*宽4mm*高4.5mm

    规格参数:

  1、工作电压范围:5-120V DC/AC(交流直流通用)

  2、最大负载电流: 100mA Max

  3、最大额定功率:10W Max(P=V*I)

  4、最大开关切换频率: 1000HZ

    5、生产厂家:上海克特传感器科技有限公司

  6、启动高斯:不低于45G(该高斯是使用:外径15.5mm*内径8mm*厚度5mm的NS极性橡胶磁测试所得之数据)。

产品介绍:

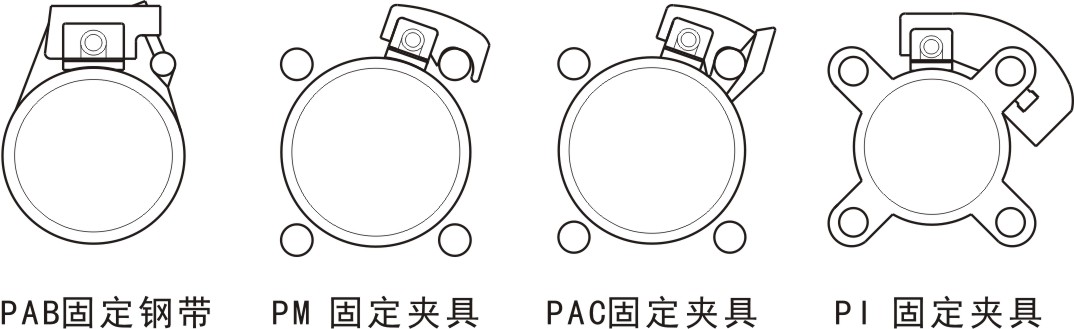

该产品为两线式有接点磁簧管常开型,适用于ISO米型缸、标准圆形缸和标准拉杆缸,体积小,安装紧凑,感应性能稳定。





产品尺寸:29.2mm*12.6mm*10.8mm

AN-20R

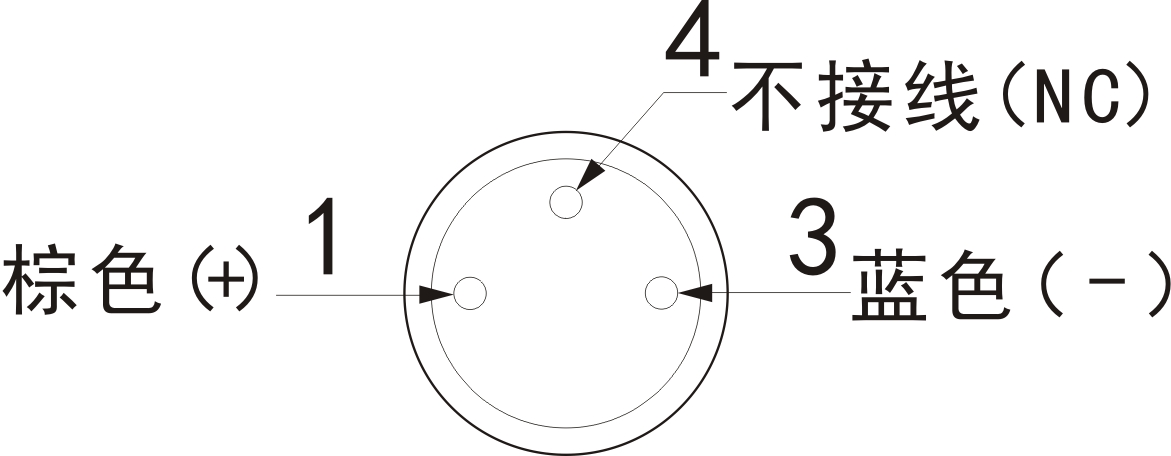

QD接头接线图:

AN-20R

替代产品:

可完全替代AIRTAC(亚德客)CS1-FCHELIC(气立可)CS-100CHANTO(长拓)CS-22等系列磁感应开关。 AN-20R




型号

AN-20R

开关逻辑

SPST常开型

开关型式

有接点磁簧管型

工作电压

5~240V DC/AC

最大工作电流

100mA Max

最大开关容量

10W Max

内部消耗电流

残留压降

2.5V Max@100mA DC

    生产厂家上海克特传感器科技有限公司

泄漏电流

指示灯

红色LED

电缆线

4.0∮,2C,灰色耐油PVC

灵敏度

50G

最大开关频率

200Hz

使用温度范围

-10~70℃

耐冲击

30G

耐振动

9G

保护等级

IP67(EN60529)

保护电路





AN-20R

产品的接线说明

AN-20R

产品适用气缸沟槽尺寸图

AN-20R


产品特点:磁性开关 气缸感应传感器
