HFKPT1-2-II-Z 跑偏开关

2024-06-11 HFKPT1_克特_跑偏开关 0 产品咨询

HFKPT1-2-Ⅱ-Z跑偏开关接线方法

接线方法

该产品配有1.5米六芯橡套电缆,芯线上配有标记号,用户可根据线号接线,其中:
1、2为一级跑偏常开接点;
1、3为一级跑偏常闭接点;
4、5为二级跑偏常开接点;
4、6为二级跑偏常闭接点;

HFKPT1-2-II-Z

HFKPT1-2-Ⅱ-Z跑偏开关接线方法

1、跑偏开关应成对安装在胶带机两侧,其位置应使立辊轴线与胶带边呈垂直状且应保证胶带边位于立辊高度的下1/3处为宜。
2、立辊距胶带边缘距离为胶带的自然跑偏量加上50—100mm为宜,用户也可以根据现场情况确定。
3、跑偏开关应安装在托辊组的近旁且避开调心托辊组为好。
4、本装置底座有两Φ13固定孔,用户用螺栓将其固定在安装支架的长形孔的中心,以便适当的调整位置。
5、安装支架采用现场焊接在胶带机的中间架上。

HFKPT1-2-II-Z

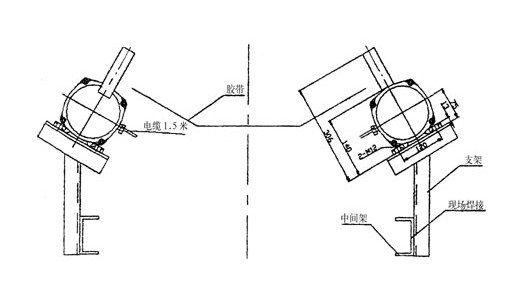

跑偏开关安装图

HFKPT1-2-Ⅱ-Z跑偏开关接线方法
