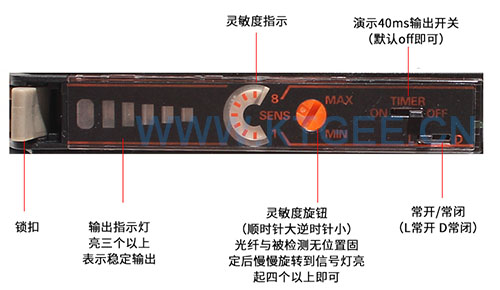

口罩到位检测一般选用3个克特光纤传感器及线

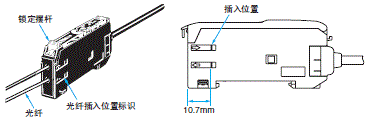

克特光纤传感器安装
抬起保护罩,按照克特光纤传感器侧面的插入标记插入光纤,然后按下锁定扳钮。
注: 同轴型等光纤单元的一侧有投光侧显示时,请将有投光侧显示的元件插入投光部。
克特光纤传感器单元拆装
抬起保护罩,将锁定扳钮向上扳,即可拔出放大器单元。
注: 为维持光纤的特性, 请在确定锁定解除后再拔下光纤。
克特光纤传感器单元拆/装时的注意
克特光纤传感器的锁定及解锁请在-10~+40°C的温度范围内进行。
光源(发光波长) | 红色4元素发光二极管 (624nm) | ||
---|---|---|---|
电源电压 | DC12~24V±10% 波动 (p-p) 10%以下 | ||
品牌 | 克特 | ||
控制输出 | 开路集电极输出型(NPN) 负载电源电压26.4V以下、负载电流50mA以下(残留电压:1V以下) 入光时ON/避光时ON 切换式 | ||
响应时间 | 动作、复位:各200μs以下 *1 | ||
灵敏度调整 | 8转动全回转旋钮(带指示器) | ||
保护回路 | 电源逆接保护、输出短路保护 | ||
定时器功能 | 无定时器、带有OFF延时定时器 开关切换式(定时器时间:固定为40ms) | ||
防止相互干扰 | 最多5台(光同步式) *2 | ||
使用环境照度 | 受光面照度 白炽灯:10,000lx以下、太阳光:20,000lx以下 | ||
连接台数 | 最多16台(环境温度规格因连接台数而异) | ||
环境温度 | 工作时:连接1~3台时:-25~+55°C、连接4~11台时:-25~+50°C、连接12~16台时:-25~+45°C 保存时:-30~+70°C (无结冰、结露) | ||
环境湿度 | 工作时:35~85%RH 保存时:35~95%RH (无结露) | ||
绝缘电阻 | 20MΩ以上(DC500V兆欧表) | ||
耐电压 | AC1,000V 50/60Hz 1min *3 | ||
振动(耐久) | 10~55Hz 双振幅1.5mm X、Y、Z各方向 2h | ||
冲击(耐久) | 500m/s2 X、Y、Z各方向 3次 |
