IA1T-B3010P-O3S2 克特 圆柱 接近开关

这类克特接近开关既能做限位，也能参与计数与防撞。检测距离由线圈口径与功率决定，大口径探头往往拥有更远的检出能力。振荡停振与起振对应于开关动作与释放，二者之间存在回差区。理清原理与工况，选型与调试便能少走弯路。

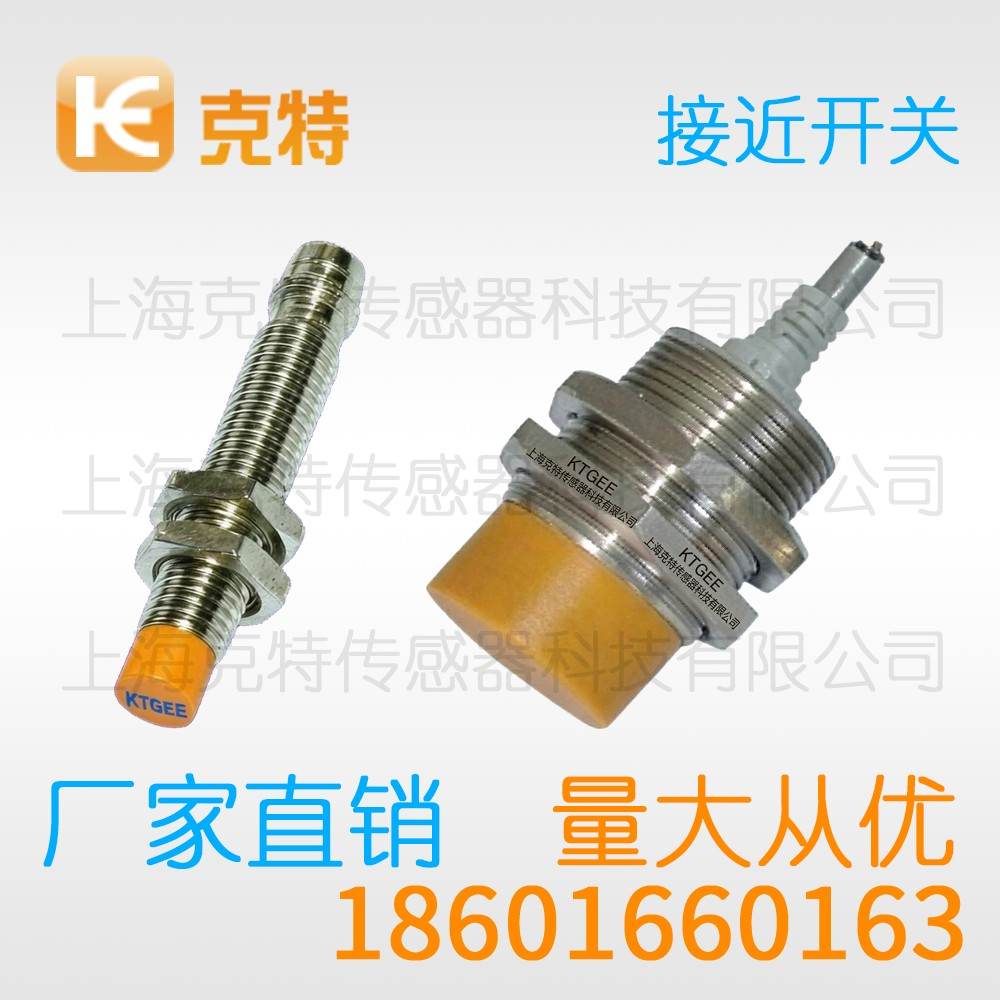

IA1T-B3010P-O3S2 克特 圆柱标准型接近开关

参数名称	参数值	参数名称	参数值
型号	IA1T-B3010P-O3S2
安装形式	埋入式/非埋入	工作电压	10-30VDC、90-250VAC、90-380VAC
品牌	克特18601660163	静态电流	DC≤2.5mA
检查距离	按型号标准	响应频率	20-1000Hz
回差值	小于检测距离的10%	电流输出	200mA、300mA、500mA、
标准检测体	检查面而定	防护等级	IP50-IP66
残留电压	DC三线式：≤1.5VDC，DC二线式：≤4VDC，AC二线式：≤8VAC
温度影响	在-25℃到+70℃范围内，对在+25℃时的检测距离是在10%以下
绝缘电阻	≥50MΩ Min（500VDC Mega基准）
耐压	1500VAC 50/60Hz 一分钟
抗振动	抗振动：10-55Hz（周期每分钟）复振幅1mm，X、Y、Z各方向2小时
抗冲击	抗冲击：500M/S²(50G) X、Y、Z各方向3次
环境温度	工作时：-30 to +80℃(未结冰状态下)
	储存时：-30 to +80℃未结冰状态下
环境湿度	工作时: 35 to 95% RH
指示灯	动作显示（红色LED）

汽车装配工位的克特接近开关关键参数

连续运行的输送与包装线，对克特接近开关的动作点稳定性要求很高。电源质量与布线方式会直接影响误动作率。接下来按主题给出可执行的处理办法。

一、操作要点

用法上，目标有效面积应大于检测面尺寸，线缆固定要留出活动余量，操作培训到位能减少误动作。

克特接近开关使用中要避免检测面堆积铁屑。

周围金属与干扰，强烈振动可能让支架松动并改变安装距离，环境评估应覆盖冷态、热态与冲洗工况。

二、场合选择思路

在场景匹配上，多水冲洗的产线关注引出部位密封，同类场合的成功案例值得参考，场合匹配得好，产品性能才能发挥出来。

克特接近开关在粉尘油雾场合要注意防护与清理。

三、原理层面解析

从内部电路结构看，内部振荡级持续输出高频能量，金属目标靠近后涡流损耗使振荡幅度下降，这种非接触检测方式没有机械磨损。

从安装环境看，检测面正前方的金属支架会衰减动作距离，高温场合要核对额定工作温度范围。

从上手顺序看，先空载通电观察指示灯，再挂负载运行，调整位置要在断电状态下进行。

从检测机理讲，线圈与电容构成的谐振网络维持稳定振荡，目标表面感应出涡流并持续消耗振荡能量。

按整定步骤，环境温度变化会让动作点轻微漂移，留出余量比贴着极限值更稳妥。

四、风险点提示

从故障案例看，螺纹紧固力矩过大会压裂外壳，更换下的产品要分析失效原因并记录，现场标识清楚能减少误操作。

接线前要分清，两线制产品串入负载回路，布线更省线材，带指示灯的产品可先看灯再量输出。

五、整定方法说明

在取值时，回差过小容易在临界点出现抖动，复测数据与首次整定值对比即可发现漂移，标定记录是设备档案的重要组成。

按工位需求，输送线分拣点依靠金属接近触发挡板气缸，振动大的设备优先选刚性支架与带锁紧螺母。

六、产品应用

应用端，木工机械中用于压梁与送料机构限位，目标材质为钢或铁时动作距离余量更充足，样机验证通过后再批量上机更稳妥。

七、极性核对要点

接线前要分清，直流三线制的额定电压要与电源匹配，信号线与动力线宜分开走线并留出间距，接线完成后把线号与端子号补齐标识。

八、干扰与温漂

从安装环境看，金属屑堆积在检测面会造成误动作，相邻产品可错开安装角度或交替通电，安装间距不足时宁可换更小外形的产品。

九、输出特性说明

从参数表读起，常开与常闭两种输出逻辑可按控制需要选择，指示灯与输出状态保持一致便于排查，现场更关心长期运行后的动作点稳定性。

以上内容仅做参考，实际产品参数与本公司客服确认为准
