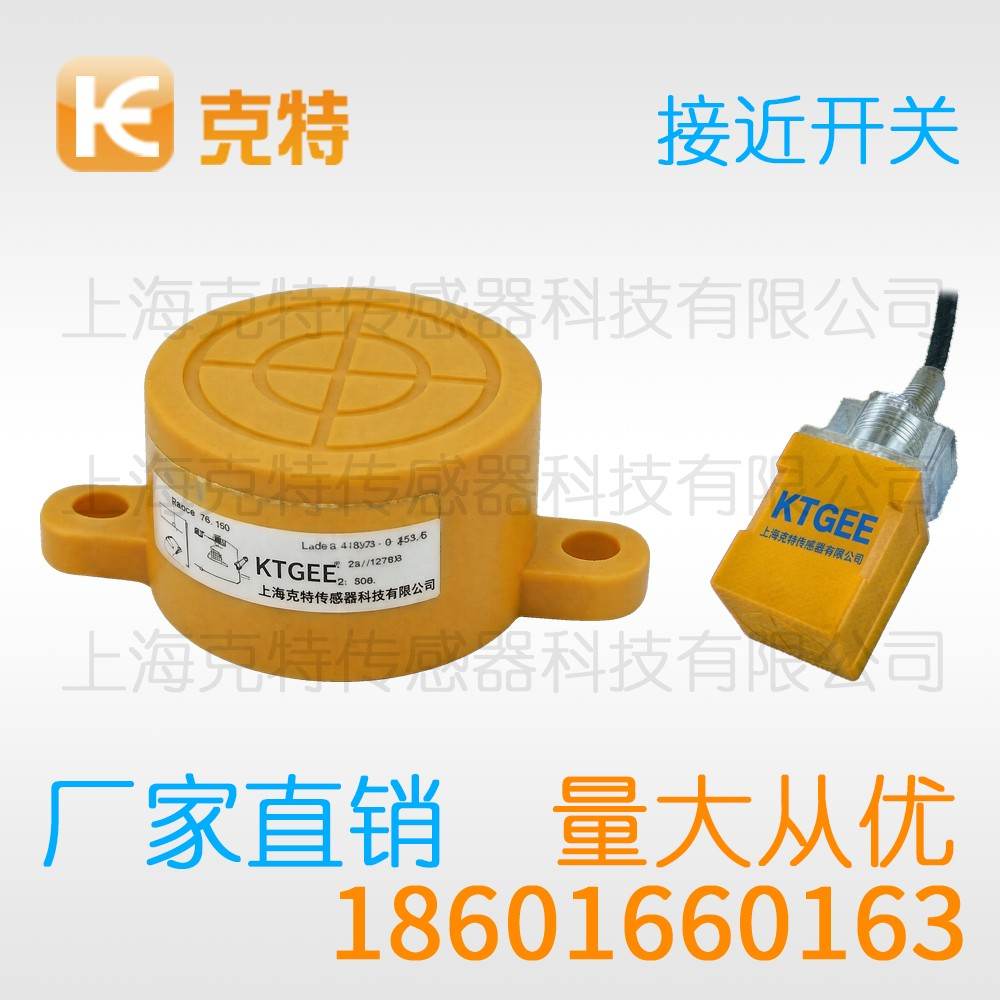

IA1T-B0801N-CES4 克特 圆柱 接近开关

这类器件靠电磁场变化判断金属有无，不依赖光照条件。设定距离宜取额定动作距离的七成左右，留出温度与磨损余量。风电与光伏场站偏远，低功耗设计减轻沿线供电负担。引线弯折半径不宜过小，反复折弯易使内部芯线疲劳断芯。

IA1T-B0801N-CES4 克特 圆柱标准型接近开关

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	IA1T-B0801N-CES4
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

克特接近开关输出特性与对比分析

从工程配套角度看，克特接近开关的稳定性直接影响整机节拍。温升、振动、相邻金属与电源质量都会留下痕迹。下面结合常见工况给出可操作的建议。

一、注意事项

注意事项方面，安装时的敲击冲击可能影响内部电路，首次送电要安排人员盯住输出状态，现场标识清楚能减少误操作。

克特接近开关使用中要避免带电接线与野蛮拆装。

从参数表读起，额定动作距离在规格书中以符号Sn标注，指示灯与输出状态保持一致便于排查。

现场工况方面，周围大面积金属构成的屏蔽效应会削弱有效距离，相邻产品可错开安装角度或交替通电。

二、正确用法

使用时，先空载通电观察指示灯，再挂负载运行，调整位置要在断电状态下进行，把整定值记录进台账便于复现。

克特接近开关更换后需要做动作点对比。

上手环节，避免用扳手敲击检测面调整位置，插接件要插到位并确认卡扣扣紧。

三、环境干扰分析

从长期运行看，周围大面积金属构成的屏蔽效应会削弱有效距离，高温场合要核对额定工作温度范围，整改后的验证数据应当留档保存。

克特接近开关的误动作多半与环境干扰有关。

需要留意的是，清洗溶剂可能侵蚀密封件与线缆外皮，异常动作先查安装再怀疑产品。

四、回路构成说明

从输出级结构看，直流三线制的额定电压要与电源匹配，带指示灯的产品可先看灯再量输出，接线完成后把线号与端子号补齐标识。

周围金属与干扰，油雾与粉尘附着会改变检测面附近的介电状况，电源端加装滤波环节能压低脉冲干扰。

功能配置上，响应频率决定了可检测的最高动作节拍，指示灯与输出状态保持一致便于排查。

五、检测原理说明

就工作过程而言，检测面后方的线圈接入高频振荡回路，幅度跌落到门限以下即触发判定环节，施密特环节把模拟量整定为陡峭边沿。

六、工况适配分析

就适配性而言，室外输送场合要考虑温差与结露，不同场合的验收重点并不相同，场合条件变化时要重新评估型号。

应用端，汽车零部件装配线用于工件计数与定位，工装更换频繁的场合关注安装重复性。

七、参数与功能解析

在功能选项上，常开与常闭两种输出逻辑可按控制需要选择，规格书中的数值多以标准目标测得，把关键参数写进技术协议便于验收。

原理层面，内部振荡级持续输出高频能量，铁磁性材料进入磁场时振荡被明显削弱。

正确的使用方式，目标有效面积应大于检测面尺寸，运行一段时间后要复查安装距离。

在成套设备上，输送线分拣点依靠金属接近触发挡板气缸，目标材质为钢或铁时动作距离余量更充足。

八、典型应用分析

结合产线实际，机床夹具常用此类产品完成工件到位确认，改造项目还要兼顾原有开孔与安装尺寸，选型前先确认目标材质、尺寸与运动方式。

从工况特点看，食品包装线要求外形便于清洁，场合评估要覆盖工艺与设备两侧。

在取值时，目标垂直进入检测面时距离最稳定，多工位安装时应统一标定方法。

九、整定方法说明

就安装距离而言，同批产品的动作点离散度也要纳入评估，冷态与热态的数值差异要心里有数。

从风险点看，带电接线存在损坏输出级的风险，更换下的产品要分析失效原因并记录。

以上内容仅做参考，实际产品参数与本公司客服确认为准
